申请日2018.04.08
公开(公告)日2018.08.28
IPC分类号C02F11/12; B01F13/10
摘要
本发明公开了一种污泥搅拌摊铺车，包括外壳和底板，底板的顶端固定设有外壳，外壳的顶端固定设有进料斗，进料斗与外壳的连接处设有两个压辊，两个压辊的中部与第四电机的输出端传动连接。本发明通过设有压辊，在进料的过程中对污泥进行粉碎散开，将污泥内部的块状物散开;通过设有第二电机和第二搅拌桨，在污泥储存的过程中对污泥进行搅动;通过设有搅拌室和储存室，在出料铺平的时候，可以同时进行搅拌;通过设有电动伸缩杆和铺平板，根据不同的环境，调节电动伸缩杆的长度，可以调节对污泥铺平的厚度;综合以上有益效果，该种污泥搅拌摊铺车工作效率高，可以对污泥铺平的厚度进行控制。
权利要求书

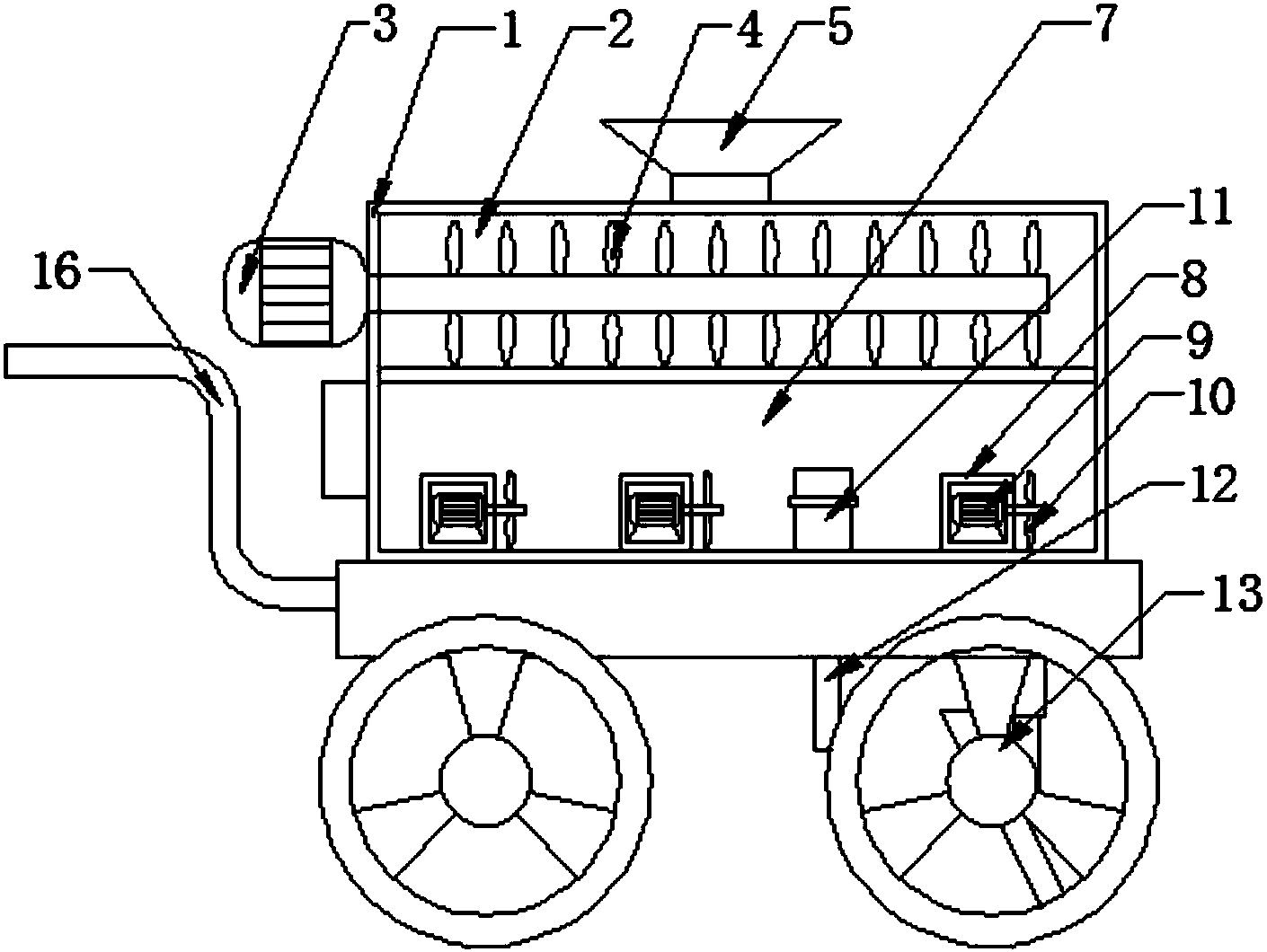

1.一种污泥搅拌摊铺车，包括外壳(1)和底板(17)，所述底板(17)的顶端固定设有外壳(1)，其特征在于，所述外壳(1)的顶端固定设有进料斗(5)，所述进料斗(5)与外壳(1)的连接处设有两个压辊(6)，两个所述压辊(6)的中部与第四电机的输出端传动连接，所述第四电机与外壳(1)的一侧固定连接，所述外壳(1)的内部通过隔板分隔成搅拌室(2)和储存室(7)，所述隔板顶部的一侧固定设有第二污泥泵，所述第二污泥泵的出料端与储存室(7)连通，所述搅拌室(2)的一侧固定设有第一电机(3)，所述第一电机(3)的转轴上固定设有若干第一搅拌桨(4)，且所述转轴穿过外壳(1)置于搅拌室(2)的内部，所述储存室(7)内部的底端固定设有三个机箱(8)，三个所述机箱(8)的内部固定设有第二电机(9)，所述第二电机(9)的输出轴均穿过机箱(8)的一侧置于储存室(7)的内部，且所述第二电机(9)的输出轴上设有第二搅拌桨(10)，所述储存室(7)内部的底端固定设有第一污泥泵(11)，所述第一污泥泵(11)的出料端通过出料管(12)穿过底板(17)与外界连通，所述底板(17)底部的一端通过电动伸缩杆(14)固定设有铺平板(15)，所述外壳(1)的一侧固定设有控制面板，所述控制面板上设有第一电机控制按钮、第二电机控制按钮、第四电机控制按钮、第一污泥泵控制按钮、第二污泥泵控制按钮和电动伸缩杆控制按钮，所述第一电机(3)、第二电机(9)、第四电机、第一污泥泵(11)、第二污泥泵和电动伸缩杆(13)分别通过第一电机控制按钮、第二电机控制按钮、第四电机控制按钮、第一污泥泵控制按钮、第二污泥泵控制按钮和电动伸缩杆控制按钮与电源电性连接。
2.根据权利要求1所述的一种污泥搅拌摊铺车，其特征在于，所述底板(17)底端的两侧通过支架(21)与横杆(22)转动连接，所述横杆(22)的两端固定设有车轮(13)，所述横杆(22)的中部固定设有从动轮(19)，所述从动轮(19)与第三电机(20)输出轴上固定设有的主动轮(18)啮合连接，所述第三电机(20)与底板(17)的底端固定连接，所述第三电机(20)通过控制面板上设有的第三电机控制按钮与电源电性连接。
3.根据权利要求2所述的一种污泥搅拌摊铺车，其特征在于，所述支架(21)和横杆(22)的连接处设有轴承。
4.根据权利要求1所述的一种污泥搅拌摊铺车，其特征在于，所述底板(17)的一端面固定设有扶手(16)。
5.根据权利要求1所述的一种污泥搅拌摊铺车，其特征在于，所述铺平板(15)的表面涂刷有耐腐蚀层。
说明书
一种污泥搅拌摊铺车
技术领域
本发明涉及一种摊铺车，具体为一种污泥搅拌摊铺车。
背景技术
污泥是污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体。污泥的主要特性是含水率高(可高达99%以上)，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态。它是介于液体和固体之间的浓稠物，可以用泵运输，但它很难通过沉降进行固液分离，污泥内部的有机物可以进行再利用。
在对污泥进行利用前，需要对污泥进行搅拌摊铺处理，从而将内部的水分进行取出，避免微生物活动导致污泥持续的腐化，但是现在的污泥搅拌摊铺车摊铺效率度，且对污泥摊铺的厚度不能随着环境进行调节，因此我们对此做出改进，提出一种污泥搅拌摊铺车。
发明内容
为解决现有技术存在的污泥搅拌摊铺车摊铺效率度且摊铺厚度不能调节的缺陷，本发明提供一种污泥搅拌摊铺车。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明一种污泥搅拌摊铺车，包括外壳和底板，所述底板的顶端固定设有外壳，所述外壳的顶端固定设有进料斗，所述进料斗与外壳的连接处设有两个压辊，两个所述压辊的中部与第四电机的输出端传动连接，所述第四电机与外壳的一侧固定连接，所述外壳的内部通过隔板分隔成搅拌室和储存室，所述隔板顶部的一侧固定设有第二污泥泵，所述第二污泥泵的出料端与储存室连通，所述搅拌室的一侧固定设有第一电机，所述第一电机的转轴上固定设有若干第一搅拌桨，且所述转轴穿过外壳置于搅拌室的内部，所述储存室内部的底端固定设有三个机箱，三个所述机箱的内部固定设有第二电机，所述第二电机的输出轴均穿过机箱的一侧置于储存室的内部，且所述第二电机的输出轴上设有第二搅拌桨，所述储存室内部的底端固定设有第一污泥泵，所述第一污泥泵的出料端通过出料管穿过底板与外界连通，所述底板底部的一端通过电动伸缩杆固定设有铺平板，所述外壳的一侧固定设有控制面板，所述控制面板上设有第一电机控制按钮、第二电机控制按钮、第四电机控制按钮、第一污泥泵控制按钮、第二污泥泵控制按钮和电动伸缩杆控制按钮，所述第一电机、第二电机、第四电机、第一污泥泵、第二污泥泵和电动伸缩杆分别通过第一电机控制按钮、第二电机控制按钮、第四电机控制按钮、第一污泥泵控制按钮、第二污泥泵控制按钮和电动伸缩杆控制按钮与电源电性连接。
进一步的，所述底板底端的两侧通过支架与横杆转动连接，所述横杆的两端固定设有车轮，所述横杆的中部固定设有从动轮，所述从动轮与第三电机输出轴上固定设有的主动轮啮合连接，所述第三电机与底板的底端固定连接，所述第三电机通过控制面板上设有的第三电机控制按钮与电源电性连接。
进一步的，所述支架和横杆的连接处设有轴承。
进一步的，所述底板的一端面固定设有扶手。
进一步的，所述铺平板的表面涂刷有耐腐蚀层。
与现有技术相比，本发明具有如下有益效果：该种污泥搅拌摊铺车具有以下优点：
(1)通过设有压辊，在进料的过程中对污泥进行粉碎散开，将污泥内部的块状物散开，便于污泥的铺平。
(2)通过设有第二电机和第二搅拌桨，在污泥储存的过程中对污泥进行搅动，避免长时间的储存导致污泥发生沉淀分层。
(3)通过设有搅拌室和储存室，在出料铺平的时候，可以同时进行搅拌，工作效率高。
(4)通过设有电动伸缩杆和铺平板，根据不同的环境，调节电动伸缩杆的长度，可以调节对污泥铺平的厚度。
(5)综合以上有益效果，该种污泥搅拌摊铺车工作效率高，可以对污泥铺平的厚度进行控制。
