申请日2018.04.09
公开(公告)日2019.01.08
IPC分类号C02F1/02
摘要
本实用新型公开了一种废水处理系统的塔式加热器，包括塔体，所述塔体的底部设有进水口，顶部为出气口，所述塔体上端的一侧设有蒸汽入口，塔体下端的一侧设有排水口，所述塔体内设有竖直放置的加热管，所述加热管呈连续的“S”状结构设置，且塔体内设有温度感应器，所述温度感应器连接外部加热管的控制器，所述塔体内设有固定加热器上下两端的上固定板和下固定板，所述上固定板和下固定板上设有供加热管端部移动的滑轨，所述加热管的上下两端可移动设置在塔体内的上固定板和下固定板之间，本实用新型的废水处理系统的塔式加热器将原有的直管加热管改成连续的S状加热管，能够进一步提高加热效果和加热均匀性，并能够根据设定的加热温度自动监控和调整塔体加热温度，加热管根据需要进行拆卸和调整，满足不同废水的处理要求。
权利要求书

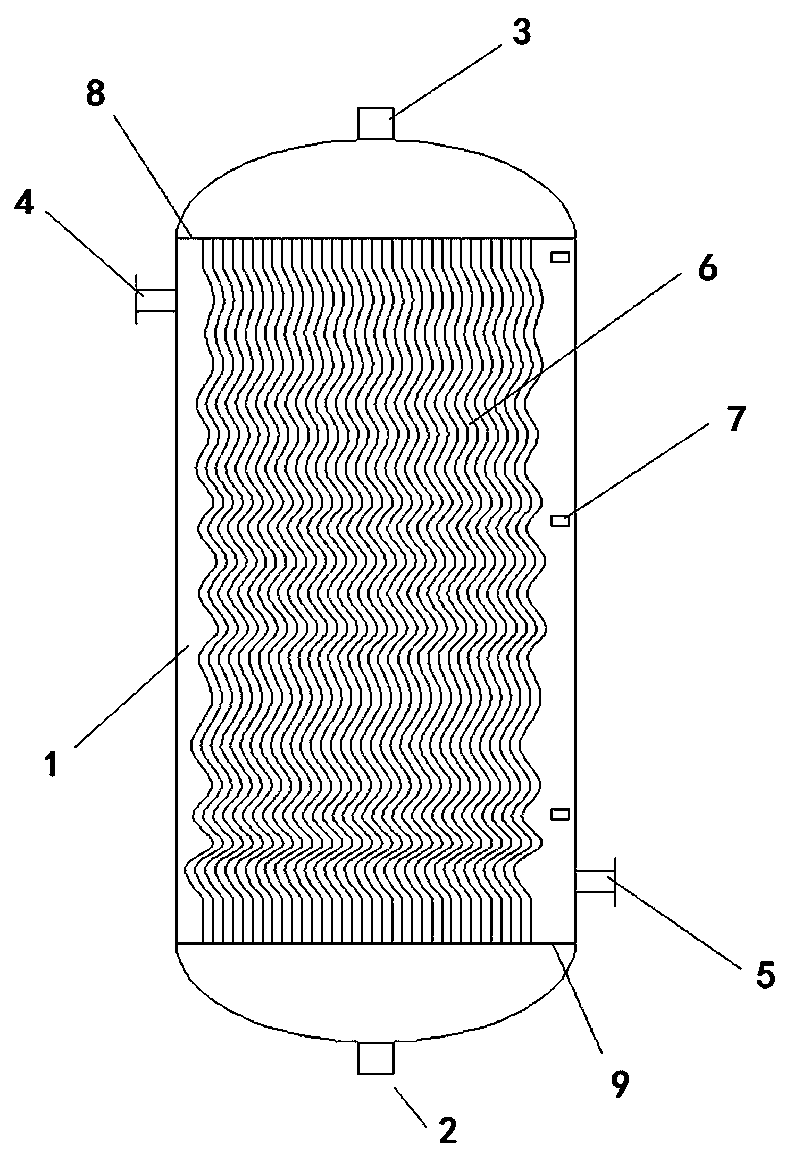

1.一种废水处理系统的塔式加热器，其特征在于：包括塔体(1)，所述塔体(1)的底部设有进水口(2)，顶部为出气口(3)，所述塔体(1)上端的一侧设有蒸汽入口(4)，塔体(1)下端的一侧设有排水口(5)，所述塔体(1)内设有竖直放置的加热管(6)，所述加热管(6)呈连续的“S”状结构设置，且塔体(1)内设有温度感应器(7)，所述温度感应器(7)连接外部的加热管控制器，所述塔体(1)内设有固定加热器上下两端的上固定板(8)和下固定板(9)，所述上固定板(8)和下固定板(9)上设有供加热管(6)端部移动的滑轨，所述加热管(6)的上下两端可移动设置在塔体(1)内的上固定板(8)和下固定板(9)之间。
2.根据权利要求1所述的一种废水处理系统的塔式加热器，其特征在于：所述设有多根连续“S”状的加热管(6)并排设置，每根加热管(6)之间的间距为5-10cm。
3.根据权利要求1所述的一种废水处理系统的塔式加热器，其特征在于：所述多个温度感应器(7)分别设置于塔体(1)内的内侧壁的上端、中端和下端，并共同连接外部的加热管控制器。
说明书
一种废水处理系统的塔式加热器
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种废水处理系统的塔式加热器。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，目前大部分的废水处理系统都设有用于加热和预热的加热器，但现有的加热器结构较为简单，功能单一，无法对加热器内部的温度进行自动调节，也不能根据处理废水类型的不同，对加热器的内部结构进行调节，且加热效果不均匀。
发明内容
为了克服上述缺陷，本实用新型提供了一种废水处理系统的塔式加热器，能够提高加热均匀效果，同时根据设定的温度自动调节加热效果。
本实用新型为了解决其技术问题所采用的技术方案是：一种废水处理系统的塔式加热器，包括塔体，所述塔体的底部设有进水口，顶部为出气口，所述塔体上端的一侧设有蒸汽入口，塔体下端的一侧设有排水口，所述塔体内设有竖直放置的加热管，所述加热管呈连续的“S”状结构设置，且塔体内设有温度感应器，所述温度感应器连接外部加热管的控制器，所述塔体内设有固定加热器上下两端的上固定板和下固定板，所述上固定板和下固定板上设有供加热管端部移动的滑轨，所述加热管的上下两端可移动设置在塔体内的上固定板和下固定板之间。
作为本实用新型的进一步改进所述设有多根连续“S”状的加热管并排设置，每根加热管之间的间距为5-10cm。
作为本实用新型的进一步改进所述多个温度感应器分别设置于塔体内的内侧壁的上端、中端和下端，并共同连接外部加热管的控制器。
本实用新型的有益效果是：本实用新型的废水处理系统的塔式加热器将原有的直管加热管改成连续的S状加热管，能够进一步提高加热效果和加热均匀性，并能够根据设定的加热温度自动监控和调整塔体加热温度，加热管根据需要进行拆卸和调整，满足不同废水的处理要求。
