申请日2006.01.04
公开(公告)日2008.01.16
IPC分类号G06F1/32
摘要
所发明的用于生产饮用水的水处理设备，包括基本为圆筒的壳体(1)、与壳体(1)相互作用而用于引导被处理的水的装置(2)和用于排放已处理的水的装置(3)，以及形成紫外线灯(4)的多个装置，其中，所述设备的特征在于：所述紫外线灯形成装置被布置在所述壳体内，以此方式，至少好几个该装置的纵向轴线形成相对于基本为圆筒壳体(1)的纵向轴线的非零度的及不同于90度的角度。
権利要求書

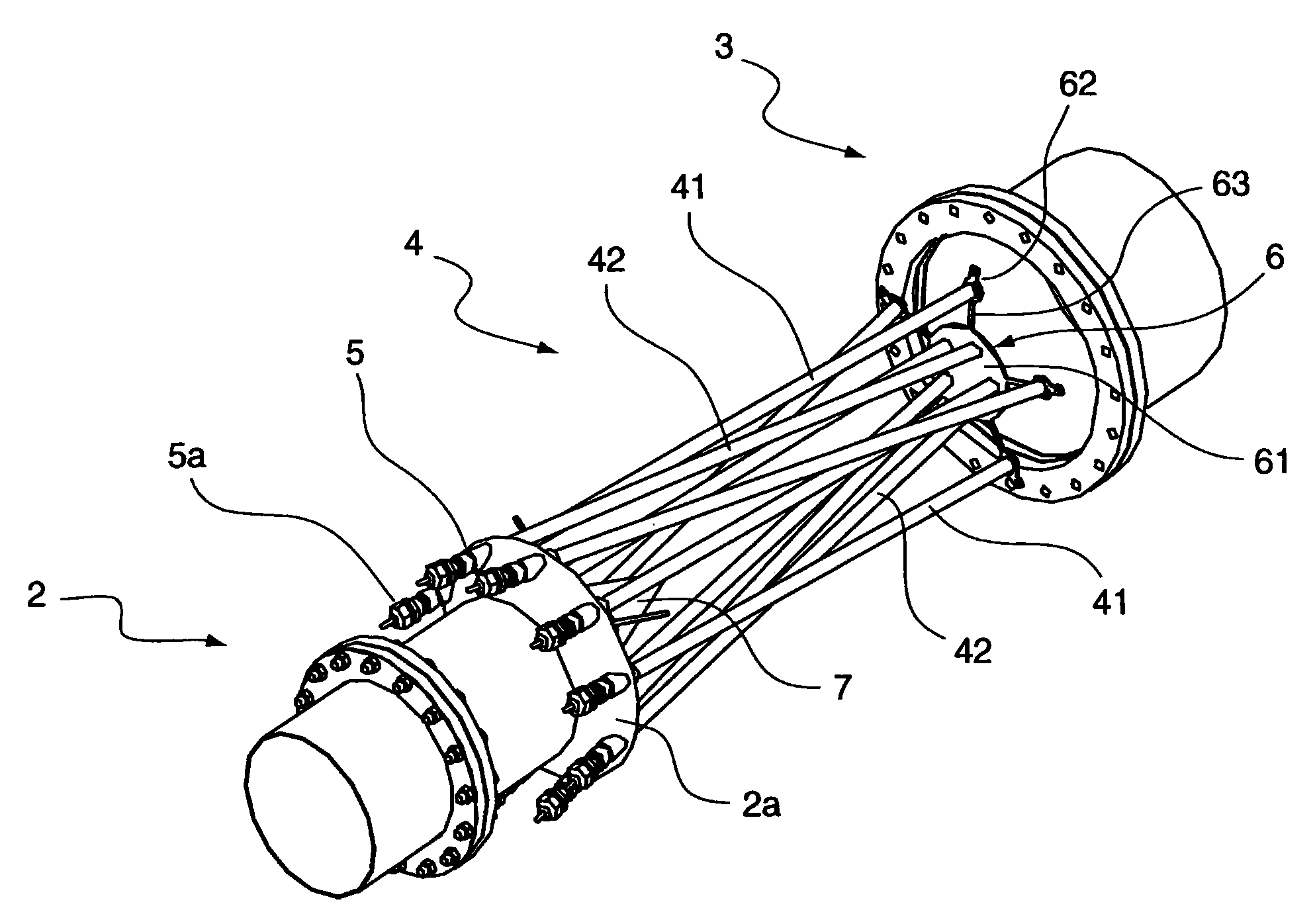

1.用于处理水以便使其可饮用的设备，具有基本为圆筒的壳体 (1)、要处理的水的入口装置(2)、与所述壳体(1)配合操作的已处 理的水的出口装置(3)，以及多个紫外线灯形成装置(4)，
其特征在于：所述紫外线灯形成装置(4)被布置在所述壳体内， 从而至少一个紫外线灯形成装置的纵向轴线形成相对于所述基本为圆 筒壳体(1)的纵向轴线的非零度及非90度的角度。
2.如权利要求1所述的设备，其特征在于：所述角度小于45度。
3.如权利要求1或2所述的设备，其特征在于：由于形成多个相 对于所述基本为圆筒壳体(1)的纵向轴线的小于90度的非零度角度， 至少一些所述灯形成装置被布置在所述壳体内。
4.如权利要求1至3中任一项所述的设备，其特征在于：所述入 口装置(2)和/或已处理的水的出口装置(3)具有用于接近至少一些 所述紫外线灯形成装置的装置(5)。
5.如权利要求4所述的设备，其特征在于：所述接近装置(5) 在所述入口装置(2)和/或所述出口装置(3)上以冠状排列分布。
6.如权利要求4或5所述的设备，其特征在于：所述接近装置(5) 被分布在所述入口装置(2)和/或出口装置(3)的截头锥体部分上。
7.如权利要求4至6中任一项所述的设备，其特征在于：其具有 至少一个第一组紫外线灯形成装置(4)，其中至少一些的一个末端与 配置在所述入口装置(2)或所述出口装置(3)上的接近装置(5)配 合操作，且其另一末端被所述壳体内的至少一个支承件(6)接纳。
8.如权利要求7所述的设备，其特征在于：所述第一组灯形成装 置包括第一列紫外线灯形成装置(41)和第二列紫外线灯形成装置 (42)，第一列紫外线灯形成装置形成至少一个相对于所述圆筒的纵向 平面的零度或非零度的第一角度δ1，第二列紫外线灯形成装置形成相 对于所述圆筒的一个纵向平面P的至少一个与角度δ1不同的非零度 的第二角度δ2。
9.如权利要求8所述的设备，其特征在于：所述第一列灯形成装 置(41)形成相对于垂直于平面P的平面P′的角度δ′1，且所述第二 列灯形成装置(42)形成相对于所述平面P′的角度δ′2。
10.如权利要求7至9中任一项所述的设备，其特征在于：其具 有两组紫外线灯形成装置，即：
-第一组紫外线灯形成装置(41、42)，其一个末端与配置在所述 入口装置(2)上的接近装置(5)配合操作，其另一末端则与配置在 所述壳体内的至少一个第一支承件(6)配合操作;以及
-第二组紫外线灯形成装置(43、44)，其一个末端与配置在所述 出口装置(3)上的接近装置(5)配合操作，其另一末端则与配置在 所述壳体内的至少一个第二支承件(6′)配合操作。
11.如权利要求10所述的设备，其特征在于：所述第二组灯形成 装置包括第一列紫外线灯(43)，其形成至少一个相对于所述圆筒的纵 向平面P的零度或非零度第一角度β1，以及第二列紫外线灯形成装置 (44)，其形成相对于所述平面P的与角度β1不同的至少一个非零度 的第二角度β2。
12.如权利要求11所述的设备，其特征在于：所述第一列灯形成 装置(43)形成相对于垂直于平面P的平面P′的角度β′1，且所述第 二列灯形成装置(44)形成相对于所述平面P′的角度β′2。
13.如权利要求7至12中任一项所述的设备，其特征在于：所述 第一支承件(6)和/或所述第二支承件(6′)基本上为星形，该星形 的中央部分(61)接纳某个灯形成装置的末端，且该星形的尖端(62) 接纳其他灯形成装置的末端。
14.如权利要求13所述的设备，其特征在于：所述支承件(6、6′) 的所述中央部分(61)由狭窄的分支(63)连接着所述尖端。
说明书
制作可饮用水 的水处理反应器
本发明涉及水处理以便对水消毒的领域，尤其涉及生产饮用水的 处理情境。
更具体地说，本发明涉及以紫外线辐射对水消毒。本发明应用于 形式为封闭反应器的水消毒设备。
在本发明的领域内，已知有许多类型的反应器采用紫外线辐射处 理水。
特别地，已知的一些反应器是把多盏紫外线灯布置成与要处理的 水的水流相平行，并与具有L形、U形或Z形形状的系统结合为一体。 在此种系统中，灯与反应器的轴线平行。由于灯的石英护套附接着凸 缘，至少是在灯的一个末端处有该凸缘，所以，可以在此种反应器中 替换灯。这些凸缘也用于密封反应器。
这些反应器的优点是容易制造，而且抗压性良好。
然而，要把它们排成一条直线地安装却不大容易，有时牵涉到复 杂的连接。
此外，为了防止不均匀地处理水，必须配置大量的灯以便减少紫 外线辐射过量散布带来的危险。
按照另一种反应器，要在一个舱室里安装一盏或更多盏灯，从而 使灯与所处理的水的水流相垂直地延伸。此种类型的反应器一般都对 应地采用中等压力的灯。
此种类型的反应器采用相对较高线性功率的灯，该功率为50 WUVC/cm的等级。
这些中等压力的灯的优点是紧凑。然而，它们的能量效率低，所 以，它们的耗电量约为低压灯的两倍。
另一种类型的反应器也已为人所知，该反应器中配置了多盏灯， 这些灯被布置成与所要处理的水的水流相垂直，符合平行六面体结构 和栅格排列。
这种反应器的设计方案可以采用低压灯，如上文所述，该低压灯 运行成本低，因而有利。
然而，这种类型的反应器的缺点在于，由于其特殊的平行六面体 结构的缘故，仅仅可以提供低压力，而且成本高，因而当然会限制其 应用。
本发明的意图尤其在于克服现有技术的缺陷。
更具体地说，本发明的意图在于提供一种以紫外线辐射处理水的 新颖的反应器设计方案，此种类型的反应器配置多个紫外线灯形成装 置(UV lamp-forming means)，该装置可以使所发出的功率相对于同 样类型的常规反应器得以优化。
本发明还意在提供一种反应器，其容易安装，并为了维修而让人 容易接近灯以及容易拆卸灯。
本发明还意在提供一种反应器，其提供令人满意的抗压性。
本发明还意在提供一种反应器，其能处理较大量的水。
本发明的另一个目的是提供一种反应器，其设计简单，并容易制 造和配置且成本低廉。
下文中要阐明的这些目的和其他目的是通过本发明达到的，该发 明涉及处理水而使其可饮用的设备，该设备具有基本为圆筒的壳体、 用于所处理的水的入口装置、用于被处理的水与所述壳体配合操作的 出口装置，以及多个紫外线灯形成装置，在该设备中，所述紫外线灯 形成装置被布置在所述壳体内，从而至少它们其中至少一个该装置的 径向轴线相对于所述基本为圆筒壳体的纵向轴线形成为非零角度和非 90度的角度。
通常而言，灯形成装置包括紫外线灯本身以及保护所述灯的石英 护套。
符合本发明的反应器可以把较高处理能力这一优点与灯形成装置 所散布的紫外线辐射特别有效地散布这一优点相结合。
的确，依照本发明的原理，可以布置紫外线灯形成装置，从而可 使所述灯形成装置相对于反应器的纵向轴线不处于垂直位置上，使该 装置相对于所述轴线而倾斜。因此，比起现有技术采用相等数量的灯 形成装置的反应器来，所述灯形成装置以优化方式占据由壳体所限定 的圆筒状空间。
此外，符合本发明的反应器由于其壳体是圆筒形状的，具有令人 满意的抗压的优点。
相对于反应器的纵向轴线而倾斜的所述灯形成装置中，至少有一 些该装置的倾斜角度小于45度。
根据一个有利的解决方案，由于相对于所述基本为圆筒壳体的纵 向轴线形成多个非零度角度及非90度的角度，至少一些所述灯形成装 置被布置在所述壳体内。
通过这样利用灯形成装置的多个倾斜角度，灯形成装置就在反应 器舱室里进一步优化分布，从而改善紫外线辐射的散布及处理剂的散 布。被处理的水所用的所述入口装置和/或所述出口装置，有利地具有 接近装置，以便让人接近所述灯形成装置的至少一些紫外线灯。
因此，对灯进行的维修和/或替换就能方便地进行。
在此情况下，所述接近装置最好在所述入口装置和/或所述出口装 置上分布成冠状排列的。
所讨论的接近装置被有利地分布在所述入口装置和/或所述出口 装置的截头锥体部分上。
根据一个有利的解决方案，该设备具有至少一个第一组紫外线灯 形成装置，至少其中一些该装置的末端与配置在所述入口装置或所述 出口装置上的接近装置配合操作，且另一末端被配置在所述壳体内的 至少一个支承件所接纳。
因此，可以让大批接近装置分布在两个截然不同的区域中，即分 布在入口装置与出口装置中，同时，可确保对于灯形成装置进行令人 满意的维修。
根据一个推荐实施例，所述第一组灯形成装置包括第一列紫外线 灯形成装置，它们形成至少一个相对于所述圆筒的纵向平面的第一零 角度或非零度角度δ1;该灯形成装置还包括第二列紫外线灯形成装 置，它们形成至少一个相对于所述圆筒的所述纵向平面P的、与角度 δ1不相同的第二非零度角度δ2。
由于使灯形成装置形成一种缠结，同时又在该装置之间形成有规 则的间隔，因而使灯形成装置在反应器里的空间分布得到优化，以便 在反应器的舱室里进行均质处理。
按照一个特殊的实施例，第一列所述灯形成装置形成相对于垂直 于平面P的平面P′的角度δ′1，且第二列所述灯形成装置形成相对于 所述平面P′而言的角度δ′2。
此种分布进一步改善反应器的舱室里辐射的散布。
根据一个推荐实施例，反应器具有两组紫外线灯形成装置，即：
—第一组紫外线灯形成装置，其一个末端与配置在所述入口装置 上的接近装置配合操作，且另一末端与配置在所述壳体内的至少一个 第一支承件配合操作;以及
—第二组紫外线灯形成装置，其一个末端与配置在所述出口装置 上的接近装置配合操作，且另一末端与配置在所述壳体里的至少一个 第二支承件配合操作。
因此，依照本发明的原理，可以获得一种生产力更大而且进行均 质处理的反应器。
此外，如上文所述，大量的用于接近灯形成装置的接近装置(它 们的数量由于使用第二组灯而进一步增加)，沿着入口装置和出口装置 而分布。接近装置因此有利地彼此间隔开，从而便于组装和/或维修。
所述第二组灯形成装置有利地包括第一列紫外线灯，这些灯形成 至少一个相对于所述圆筒的纵向平面P的第一零度或非零度角度β1; 该灯形成装置还包括第二列紫外线灯形成装置，该装置形成至少一个 相对于所述平面P的、与角度β1不相同的第二非零度角度β2。
因此，有利地布置第一组灯形成装置，使第二组灯形成装置得到 复制。
最好第一列所述灯形成装置形成相对于垂直于平面P的平面P′ 而言的角度β′1，且第二列所述灯形成装置形成相对于所述平面P′而 言的角度β′2。
根据一个推荐的解决方案，所述第一支承件和/或所述第二支承件 基本上为星形，该星形的中央部分接纳某个灯形成装置的末端，且该 星形的尖端接纳另外其他灯形成装置的末端。
因此获得反应器外部壳体的一种特别简单的设计方案，所以，该 壳体成本低廉，便于把灯组装在反应器里。
在此情况下，所述支承件的所述中央部分被狭窄的分支有利地与 所述尖端连接。
