申请日2018.05.09
公开(公告)日2018.08.10
IPC分类号C02F9/12
摘要
本发明提供一种环保的多功能工业废水处理净化设备，包括提升绕线轮，驱动电机，维护盖，初级沉淀过滤箱，工业废水进斗，清理门，翼形螺栓，沉淀箱，带把手清理盖，底座，混拌杀毒箱，自吸泵，导流管，带阀门排放管，维修盖，搅拌电机，支撑板，可拆卸混拌叶结构，工业废水消毒选择式兑药罐结构，加固板，抱箍片，处理后取样罐结构，提绳，杂质吸附过滤网兜结构和废物清理后环保处理桶结构。本发明拉环，镂空固定板，支撑杆，镂空衔接板和杂质收集网兜的设置，有利于及时收集和过滤工业废水中的杂质，同时可避免沉淀时暂留杂质影响处理;杂质吸附块的设置，有利于及时吸附工业废水中的铁质。
翻译权利要求书

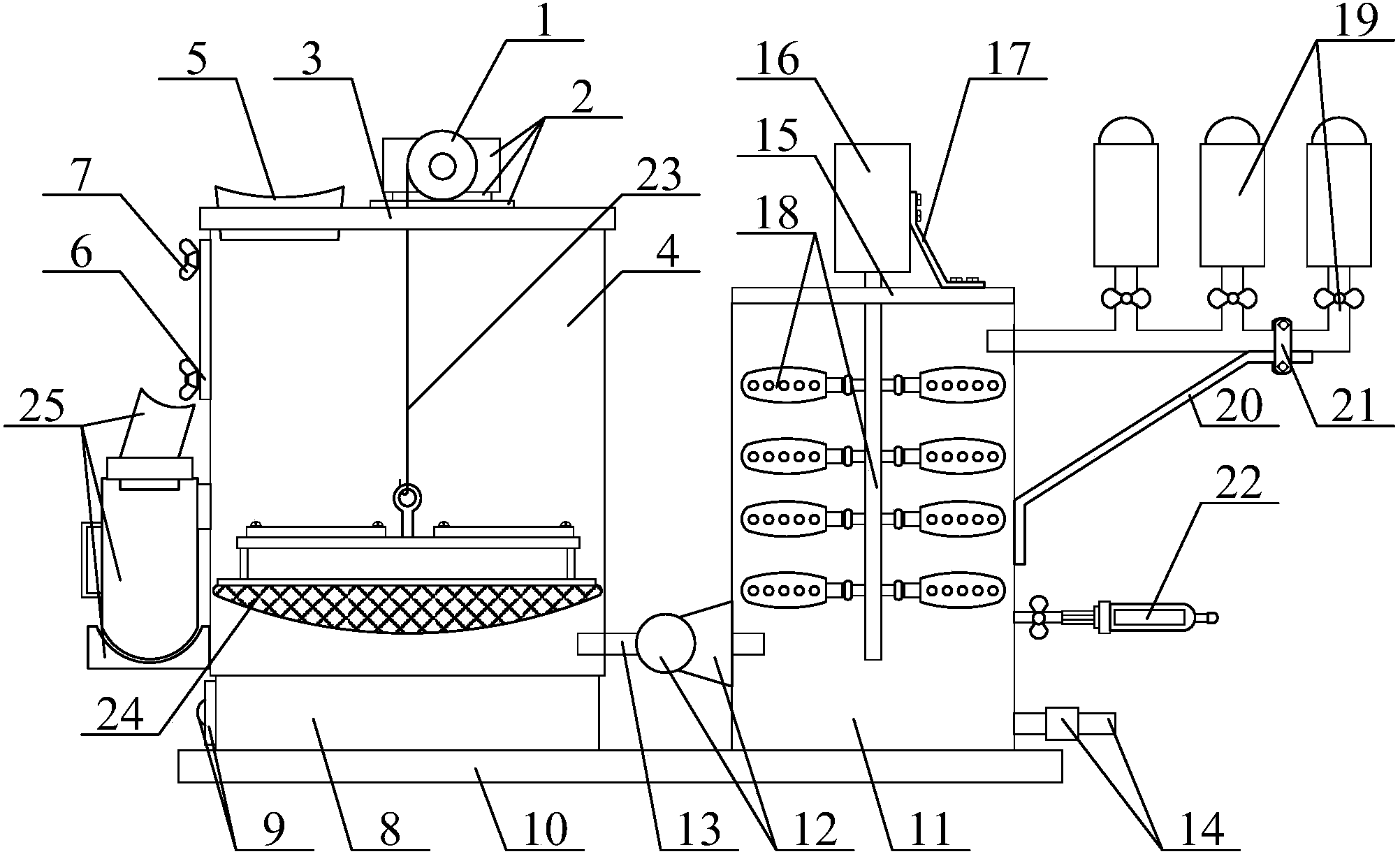

1.一种环保的多功能工业废水处理净化设备，其特征在于，该环保的多功能工业废水处理净化设备包括提升绕线轮(1)，驱动电机(2)，维护盖(3)，初级沉淀过滤箱(4)，工业废水进斗(5)，清理门(6)，翼形螺栓(7)，沉淀箱(8)，带把手清理盖(9)，底座(10)，混拌杀毒箱(11)，自吸泵(12)，导流管(13)，带阀门排放管(14)，维修盖(15)，搅拌电机(16)，支撑板(17)，可拆卸混拌叶结构(18)，工业废水消毒选择式兑药罐结构(19)，加固板(20)，抱箍片(21)，处理后取样罐结构(22)，提绳(23)，杂质吸附过滤网兜结构(24)和废物清理后环保处理桶结构(25)，所述的提升绕线轮(1)键连接在驱动电机(2)的输出轴上;所述的驱动电机(2)螺栓连接在维护盖(3)的上部中间偏右三厘米处;所述的维护盖(3)螺纹连接在初级沉淀过滤箱(4)的上端;所述的工业废水进斗(5)贯穿维护盖(3)的内侧左部中间位置;所述的清理门(6)纵向通过翼形螺栓(7)安装在初级沉淀过滤箱(4)的左上部出口处;所述的沉淀箱(8)横向螺栓安装在初级沉淀过滤箱(4)的上部;所述的沉淀箱(8)横向螺栓安装在底座(10)的左上部;所述的带把手清理盖(9)密封螺栓连接在沉淀箱(8)的左端出口处;所述的混拌杀毒箱(11)纵向螺栓安装在底座(10)的右上部;所述的自吸泵(12)螺栓安装在混拌杀毒箱(11)的左下部;所述的自吸泵(12)一端通过导流管(13)连接初级沉淀过滤箱(4)，另一端通过导流管(13)连接混拌杀毒箱(11);所述的带阀门排放管(14)的排放管螺纹连接在混拌杀毒箱(11)的右下部;所述的维修盖(15)快速锁紧器安装在混拌杀毒箱(11)的上端;所述的搅拌电机(16)通过支撑板(17)螺栓安装在维修盖(15)的上部中间位置;所述的可拆卸混拌叶结构(18)一端置于混拌杀毒箱(11)的内部中间位置，另一端贯穿维修盖(15)的内侧中间位置连接搅拌电机(16)的输出轴;所述的工业废水消毒选择式兑药罐结构(19)横向左端螺纹连接在混拌杀毒箱(11)的右上部;所述的加固板(20)一端通过抱箍片(21)螺栓连接工业废水消毒选择式兑药罐结构(19)，另一端无缝焊接混拌杀毒箱(11)右侧中间位置;所述的处理后取样罐结构(22)横向螺纹连接在混拌杀毒箱(11)的右侧中下部;所述的提绳(23)一端贯穿维护盖(3)的内侧中间位置缠绕提升绕线轮(1)的外壁，另一端系接杂质吸附过滤网兜结构(24)的上部中间位置;所述的杂质吸附过滤网兜结构(24)活动置于初级沉淀过滤箱(4)的内侧底部;所述的废物清理后环保处理桶结构(25)安装在初级沉淀过滤箱(4)的左下部;所述的杂质吸附过滤网兜结构(24)包括拉环(241)，镂空固定板(242)，杂质吸附块(243)，支撑杆(244)，镂空衔接板(245)和杂质收集网兜(246)，所述的拉环(241)纵向焊接在镂空固定板(242)的上部中间位置;所述的杂质吸附块(243)分别横向螺钉连接在镂空固定板(242)的上部左右两侧中间位置;所述的支撑杆(244)分别纵向一端焊接在镂空固定板(242)的下部四角位置，另一端分别焊接在镂空衔接板(245)的上部四角位置;所述的杂质收集网兜(246)螺钉连接在镂空衔接板(245)的下部中间位置。
2.如权利要求1所述的环保的多功能工业废水处理净化设备，其特征在于，所述的工业废水消毒选择式兑药罐结构(19)包括主流管(191)，兑药罐主体(192)，选择式阀门(193)，兑药盖(194)和辅流管(195)，所述的辅流管(195)从左到右依次纵向螺纹连接在主流管(191)的上部右侧位置;所述的兑药罐主体(192)分别纵向螺纹连接在辅流管(195)的上端;所述的兑药盖(194)螺纹连接在兑药罐主体(192)的上端;所述的选择式阀门(193)设置在辅流管(195)的正表面中间位置。
3.如权利要求1所述的环保的多功能工业废水处理净化设备，其特征在于，所述的可拆卸混拌叶结构(18)包括衔接螺杆(181)，搅拌轴(182)，紧固螺母(183)，内螺纹管(184)，搅拌叶主体(185)和溢流孔(186)，所述的衔接螺杆(181)四个为一组横向焊接在搅拌轴(182)的左侧中间位置以及右侧中间位置;所述的紧固螺母(183)螺纹连接在衔接螺杆(181)的外部;所述的内螺纹管(184)横向螺纹连接在衔接螺杆(181)的外端;所述的搅拌叶主体(185)焊接在内螺纹管(184)的外端;所述的溢流孔(186)从左到右依次开设在搅拌叶主体(185)的内侧中间位置。
4.如权利要求1所述的环保的多功能工业废水处理净化设备，其特征在于，所述的处理后取样罐结构(22)包括单向阀(221)，取样导管(222)，取样盖(223)，取样罐主体(224)，观察片(225)，排水管(226)，密封帽(227)和取样阀门(228)，所述的单向阀(221)一端螺纹连接取样导管(222)的右端，另一端螺纹连接取样盖(223)的左端;所述的取样盖(223)螺纹连接在取样罐主体(224)的左端;所述的观察片(225)密封镶嵌在取样罐主体(224)的正表面中间位置;所述的排水管(226)一端螺纹连接密封帽(227)，另一端螺纹连接取样罐主体(224)的右端中间位置;所述的取样阀门(228)设置在取样导管(222)的正表面中间位置。
5.如权利要求1所述的环保的多功能工业废水处理净化设备，其特征在于，所述的废物清理后环保处理桶结构(25)包括杂质导管(251)，废物倒出盖(252)，废物环保收集桶(253)，凹型座(254)，磁铁片(255)和U型把手(256)，所述的杂质导管(251)螺纹连接在废物倒出盖(252)的内部中间位置;所述的废物倒出盖(252)螺纹连接在废物环保收集桶(253)的上端;所述的废物环保收集桶(253)置于凹型座(254)的内侧上部中间位置;所述的磁铁片(255)纵向螺钉连接在废物环保收集桶(253)右上侧;所述的U型把手(256)螺钉连接在废物环保收集桶(253)的左侧中间位置。
6.如权利要求1所述的环保的多功能工业废水处理净化设备，其特征在于，所述的自吸泵(12)一端通过导流管(13)和初级沉淀过滤箱(4)连通，另一端通过导流管(13)和混拌杀毒箱(11)连通;所述的导流管(13)和初级沉淀过滤箱(4)的连接处设置有橡胶密封圈;所述的导流管(13)和混拌杀毒箱(11)的连接处设置有橡胶密封圈。
7.如权利要求2所述的环保的多功能工业废水处理净化设备，其特征在于，所述的主流管(191)横向左端螺纹连接混拌杀毒箱(11)的右上部;所述的主流管(191)和混拌杀毒箱(11)的连接处设置有橡胶密封圈。
8.如权利要求3所述的环保的多功能工业废水处理净化设备，其特征在于，所述的搅拌叶主体(185)具体采用椭圆形不锈钢叶;所述的溢流孔(186)设置有多个;所述的溢流孔(186)开设为五毫米至八毫米的圆形通孔;所述的溢流孔(186)之间的间距设置为六毫米至八毫米。
9.如权利要求4所述的环保的多功能工业废水处理净化设备，其特征在于，所述的取样罐主体(224)具体采用不锈钢罐;所述的取样罐主体(224)和观察片(225)的镶嵌处设置有橡胶密封条;所述的观察片(225)具体采用长方形透明玻璃片。
10.如权利要求4所述的环保的多功能工业废水处理净化设备，其特征在于，所述的单向阀(221)和取样导管(222)连通，所述的单向阀(221)通过取样盖(223)和取样罐主体(224)连通;所述的取样盖(223)和取样罐主体(224)的连接处设置橡胶密封圈。
说明书
一种环保的多功能工业废水处理净化设备
技术领域
本发明属于工业废水处理设备技术领域，尤其涉及一种环保的多功能工业废水处理净化设备。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
中国专利公开号为CN107954571A，发明创造名称为一种工业废水的净化处理设备，包括本体、预反应池、pH调节池、厌氧反应池、中和池、好氧反应池和回收池，所述本体的内部一侧固定设置有预反应池，所述本体的外侧侧端靠近预反应池顶端的位置固定设置有废水入口，所述本体的顶端在预反应池的上方固定设置有与预反应池连通的反应剂放置槽，所述本体的内部在预反应池的下方固定设置有污泥收集槽，所述污泥收集槽与预反应池的底端连通，所述pH调节池固定设置在本体的内侧靠近预反应池的位置，所述预反应池靠近pH调节池的一侧固定设置有第一水泵，所述预反应池的侧端与pH调节池的顶端通过第一水泵连通。但是现有的工业废水处理净化设备还存在着处理不达标容易污染环境，不具备废水取样检测功能，不具备废物环保存放结构和缺少废水搅拌混合功能的问题。
因此，发明一种环保的多功能工业废水处理净化设备显得非常必要。
发明内容
为了解决上述技术问题，本发明提供一种环保的多功能工业废水处理净化设备，以解决现有的工业废水处理净化设备存在着处理不达标容易污染环境，不具备废水取样检测功能，不具备废物环保存放结构和缺少废水搅拌混合功能的问题。一种环保的多功能工业废水处理净化设备，包括提升绕线轮，驱动电机，维护盖，初级沉淀过滤箱，工业废水进斗，清理门，翼形螺栓，沉淀箱，带把手清理盖，底座，混拌杀毒箱，自吸泵，导流管，带阀门排放管，维修盖，搅拌电机，支撑板，可拆卸混拌叶结构，工业废水消毒选择式兑药罐结构，加固板，抱箍片，处理后取样罐结构，提绳，杂质吸附过滤网兜结构和废物清理后环保处理桶结构，所述的提升绕线轮键连接在驱动电机的输出轴上;所述的驱动电机螺栓连接在维护盖的上部中间偏右三厘米处;所述的维护盖螺纹连接在初级沉淀过滤箱的上端;所述的工业废水进斗贯穿维护盖的内侧左部中间位置;所述的清理门纵向通过翼形螺栓安装在初级沉淀过滤箱的左上部出口处;所述的沉淀箱横向螺栓安装在初级沉淀过滤箱的上部;所述的沉淀箱横向螺栓安装在底座的左上部;所述的带把手清理盖密封螺栓连接在沉淀箱的左端出口处;所述的混拌杀毒箱纵向螺栓安装在底座的右上部;所述的自吸泵螺栓安装在混拌杀毒箱的左下部;所述的自吸泵一端通过导流管连接初级沉淀过滤箱，另一端通过导流管连接混拌杀毒箱;所述的带阀门排放管的排放管螺纹连接在混拌杀毒箱的右下部;所述的维修盖快速锁紧器安装在混拌杀毒箱的上端;所述的搅拌电机通过支撑板螺栓安装在维修盖的上部中间位置;所述的可拆卸混拌叶结构一端置于混拌杀毒箱的内部中间位置，另一端贯穿维修盖的内侧中间位置连接搅拌电机的输出轴;所述的工业废水消毒选择式兑药罐结构横向左端螺纹连接在混拌杀毒箱的右上部;所述的加固板一端通过抱箍片螺栓连接工业废水消毒选择式兑药罐结构，另一端无缝焊接混拌杀毒箱右侧中间位置;所述的处理后取样罐结构横向螺纹连接在混拌杀毒箱的右侧中下部;所述的提绳一端贯穿维护盖的内侧中间位置缠绕提升绕线轮的外壁，另一端系接杂质吸附过滤网兜结构的上部中间位置;所述的杂质吸附过滤网兜结构活动置于初级沉淀过滤箱的内侧底部;所述的废物清理后环保处理桶结构安装在初级沉淀过滤箱的左下部;所述的杂质吸附过滤网兜结构包括拉环，镂空固定板，杂质吸附块，支撑杆，镂空衔接板和杂质收集网兜，所述的拉环纵向焊接在镂空固定板的上部中间位置;所述的杂质吸附块分别横向螺钉连接在镂空固定板的上部左右两侧中间位置;所述的支撑杆分别纵向一端焊接在镂空固定板的下部四角位置，另一端分别焊接在镂空衔接板的上部四角位置;所述的杂质收集网兜螺钉连接在镂空衔接板的下部中间位置。
优选的，所述的工业废水进斗和维护盖之间螺栓连接设置。
优选的，所述的沉淀箱和初级沉淀过滤箱连通设置;所述的沉淀箱和初级沉淀过滤箱的连接处设置有橡胶密封条。
优选的，所述的带把手清理盖和沉淀箱的连接处设置有橡胶密封圈。
优选的，所述的自吸泵一端通过导流管和初级沉淀过滤箱连通，另一端通过导流管和混拌杀毒箱连通;所述的导流管和初级沉淀过滤箱的连接处设置有橡胶密封圈;所述的导流管和混拌杀毒箱的连接处设置有橡胶密封圈。
优选的，所述的带阀门排放管的排放管和混拌杀毒箱的连接处设置有橡胶密封圈。
优选的，所述的提绳和拉环之间系接设置。
优选的，所述的杂质吸附块设置有两个;所述的杂质吸附块具体采用长方形磁铁块。
优选的，所述的杂质收集网兜具体采用半球状不锈钢网兜。
优选的，所述的工业废水消毒选择式兑药罐结构包括主流管，兑药罐主体，选择式阀门，兑药盖和辅流管，所述的辅流管从左到右依次纵向螺纹连接在主流管的上部右侧位置;所述的兑药罐主体分别纵向螺纹连接在辅流管的上端;所述的兑药盖螺纹连接在兑药罐主体的上端;所述的选择式阀门设置在辅流管的正表面中间位置。
优选的，所述的主流管横向左端螺纹连接混拌杀毒箱的右上部;所述的主流管和混拌杀毒箱的连接处设置有橡胶密封圈。
优选的，所述的主流管横向置于抱箍片和抱箍片之间;所述的抱箍片和抱箍片之间螺栓螺母连接设置。
优选的，所述的主流管和辅流管的连接处设置有橡胶密封圈。
优选的，所述的兑药罐主体和辅流管的连接处设置有橡胶密封圈。
优选的，所述的可拆卸混拌叶结构包括衔接螺杆，搅拌轴，紧固螺母，内螺纹管，搅拌叶主体和溢流孔，所述的衔接螺杆四个为一组横向焊接在搅拌轴的左侧中间位置以及右侧中间位置;所述的紧固螺母螺纹连接在衔接螺杆的外部;所述的内螺纹管横向螺纹连接在衔接螺杆的外端;所述的搅拌叶主体焊接在内螺纹管的外端;所述的溢流孔从左到右依次开设在搅拌叶主体的内侧中间位置。
优选的，所述的紧固螺母位于内螺纹管的内侧。
优选的，所述的搅拌轴贯穿维修盖的内侧中间位置联轴器连接搅拌电机的输出轴。
优选的，所述的搅拌叶主体具体采用椭圆形不锈钢叶;所述的溢流孔设置有多个;所述的溢流孔开设为五毫米至八毫米的圆形通孔;所述的溢流孔之间的间距设置为六毫米至八毫米。
优选的，所述的处理后取样罐结构包括单向阀，取样导管，取样盖，取样罐主体，观察片，排水管，密封帽和取样阀门，所述的单向阀一端螺纹连接取样导管的右端，另一端螺纹连接取样盖的左端;所述的取样盖螺纹连接在取样罐主体的左端;所述的观察片密封镶嵌在取样罐主体的正表面中间位置;所述的排水管一端螺纹连接密封帽，另一端螺纹连接取样罐主体的右端中间位置;所述的取样阀门设置在取样导管的正表面中间位置。
优选的，所述的取样导管螺纹连接混拌杀毒箱;所述的取样导管和混拌杀毒箱的连接处设置有橡胶密封圈。
优选的，所述的取样罐主体具体采用不锈钢罐;所述的取样罐主体和观察片的镶嵌处设置有橡胶密封条;所述的观察片具体采用长方形透明玻璃片。
优选的，所述的单向阀和取样导管连通，所述的单向阀通过取样盖和取样罐主体连通;所述的取样盖和取样罐主体的连接处设置橡胶密封圈。
优选的，所述的废物清理后环保处理桶结构包括杂质导管，废物倒出盖，废物环保收集桶，凹型座，磁铁片和U型把手，所述的杂质导管螺纹连接在废物倒出盖的内部中间位置;所述的废物倒出盖螺纹连接在废物环保收集桶的上端;所述的废物环保收集桶置于凹型座的内侧上部中间位置;所述的磁铁片纵向螺钉连接在废物环保收集桶右上侧;所述的U型把手螺钉连接在废物环保收集桶的左侧中间位置。
优选的，所述的废物环保收集桶通过磁铁片和初级沉淀过滤箱吸附设置。
优选的，所述的凹型座和初级沉淀过滤箱之间无缝焊接设置。
与现有技术相比，本发明的有益效果为：
1.本发明中，所述的拉环，镂空固定板，支撑杆，镂空衔接板和杂质收集网兜的设置，有利于及时收集和过滤工业废水中的杂质，同时可避免沉淀时暂留杂质影响处理。
2.本发明中，所述的杂质吸附块的设置，有利于及时吸附工业废水中的铁质。
3.本发明中，所述的主流管，兑药罐主体，选择式阀门，兑药盖和辅流管的设置，有利于对工业废水进行药物处理，同时可选择性药物处理工作，保证处理更加彻底。
4.本发明中，所述的衔接螺杆，搅拌轴，紧固螺母，内螺纹管和搅拌叶主体的设置，有利于保证混拌更加均匀。
5.本发明中，所述的溢流孔的设置，有利于避免发生堵塞，同时可提高混拌效率。
6.本发明中，所述的单向阀，取样导管，取样盖，取样罐主体，排水管，密封帽和取样阀门的设置，有利于对处理后的工业废水进行取样检测，可保证工业废水处理效果。
7.本发明中，所述的观察片的设置，有利于实时观察取样情况，同时可保证取样量。
8.本发明中，所述的杂质导管，废物倒出盖，废物环保收集桶，凹型座，磁铁片和U型把手的设置，有利于及时存放清理后的杂质，避免对环境造成污染，以使更加环保。
9.本发明中，所述的提升绕线轮和驱动电机的设置，有利于提升杂质吸附过滤网兜结构，可便于进行清理杂质，减轻操作强度。
10.本发明中，所述的衔接螺杆，紧固螺母和内螺纹管的设置，有利于拆卸搅拌叶主体，便于安装和维护。
