申请日2018.05.10
公开(公告)日2018.10.26
IPC分类号C02F9/10; C07C37/70; C07C37/72; C07C37/74; C07C39/10; C02F101/34
摘要
本发明涉及废水处理技术领域，且公开了一种间苯三酚废水净化用净化机及其制备方法，包括主体箱，其特征在于：所述主体箱的顶部固定安装有进料管，所述进料管的顶端延伸至主体箱的外部，所述进料管的底端延伸至主体箱的内部，所述进料管的底端固定安装有萃取塔，所述萃取塔的外表面固定安装有第一固定环，所述第一固定环的左侧与主体箱的内壁固定连接，所述萃取塔的底部固定安装有第一出料管，所述第一出料管的底端固定安装有收集箱，所述萃取塔的顶部固定安装有第二出料管，所述第二出料管远离萃取塔的一端固定安装有精馏塔。该间苯三酚废水净化用净化机及其制备方法，能对废水充分的净化和回收，工艺简单，省时省力。
翻译权利要求书

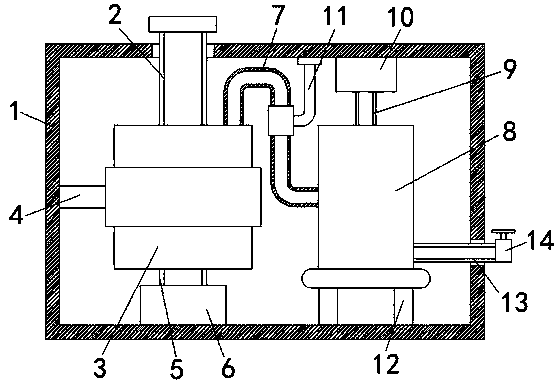

1.一种间苯三酚废水净化用净化机及其制备方法，包括主体箱(1)，其特征在于：所述主体箱(1)的顶部固定安装有进料管(2)，所述进料管(2)的顶端延伸至主体箱(1)的外部，所述进料管(2)的底端延伸至主体箱(1)的内部，所述进料管(2)的底端固定安装有萃取塔(3)，所述萃取塔(3)的外表面固定安装有第一固定环(4)，所述第一固定环(4)的左侧与主体箱(1)的内壁固定连接，所述萃取塔(3)的底部固定安装有第一出料管(5)，所述第一出料管(5)的底端固定安装有收集箱(6)，所述萃取塔(3)的顶部固定安装有第二出料管(7)，所述第二出料管(7)远离萃取塔(3)的一端固定安装有精馏塔(8)，所述精馏塔(8)的顶部固定安装有进气管(9)，所述进气管(9)的顶端固定安装有加热装置(10)，所述加热装置(10)的顶部与主体箱(1)的内顶壁固定连接，所述第二出料管(7)的外表面固定安装有第二固定环(11)，所述精馏塔(8)的底部固定安装有底座(12)，所述底座(12)的底部与主体箱(1)的内底壁固定安装，所述精馏塔(8)的右侧固定安装有第三出料管(13)，所述第三出料管(13)的右端贯穿并延伸至主体箱(1)的外部，所述第三出料管(13)的右端固定安装有阀门(14)。
2.根据权利要求1所述的一种间苯三酚废水净化用净化机及其制备方法，其特征在于，所述收集箱(6)的前后两侧均与主体箱(1)的内壁贴合，所述收集箱(6)的背面铰接有箱盖，所述主体箱(1)的背面且对应收集箱(6)的箱盖处开设有开口。
3.根据权利要求1所述的一种间苯三酚废水净化用净化机及其制备方法，其特征在于，所述第一固定环(4)和第二固定环(11)均有卡环和固定杆组成，固定杆与卡环为垂直连接。
4.一种间苯三酚废水净化用净化机及其制备方法，其特征在于，包括以下步骤：
1)将含有间苯三酚废水通过与进料管(2)连接，使间苯三酚废水流入到萃取塔(3)中，向萃取塔(3)中添加甲基异丁基酮，从而获得含有间苯三酚有机物的甲基异丁基酮溶液和含有氯化钾的无机水溶液;
2)含有间苯三酚有机物的甲基异丁基酮溶液与萃取剂在萃取塔(3)中进行逆流萃取，萃取塔(3)塔顶物流出口通过第二出料管(7)流入到精馏塔(8)中部;
3)加热装置(10)产生水蒸气，使水蒸气通过进气管(9)进入到精馏塔(8)中，使水蒸气对精馏塔(8)内的含有间苯三酚有机物的甲基异丁基酮溶液进行蒸馏，从而得到甲基异丁基酮和间苯三酚;
4)通过精馏塔(8)右侧连接的第三出料管(13)，将蒸馏得到的甲基异丁基酮和间苯三酚从第三出料管(13)取出。
说明书
一种间苯三酚废水净化用净化机及其制备方法
技术领域
本发明涉及废水处理技术领域，具体为一种间苯三酚废水净化用净化机及其制备方法。
背景技术
间苯三酚是白色或淡黄色结晶或结晶性粉末，分子式为C6H6O3，分子量为126.11000，熔点218℃，通常带二分子结晶水，在110℃成无水物，溶于100份水、10份乙醇和0.5份吡啶。
间苯三酚在应用中也是极其的广泛，间苯三酚可以应用于医学领域，可以制造成间苯三酚注射液，适应症为消化系统和胆道功能障碍引起的急性痉挛性疼痛，由于间苯三酚与甲醛发生反应，可以利用间苯三酚检测衣物中是否含有轻微的甲醛有害物质。
根据中国专利CN 101244877 B一种间苯三酚生产工艺废水的治理及其回收有机物的循环利用方法中，对采用复合功能树脂吸附柱吸附的方法回收间苯三酚，然而这种方式处理废水的工艺复杂麻烦，不适合大规模的废水处理，且回收的效率极低。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种间苯三酚废水净化用净化机及其制备方法，具备能对废水充分的净化和回收间苯三酚，工艺简单，省时省力等优点，解决了回收间苯三酚工艺复杂麻烦，不适合大规模的废水处理，且回收的效率极低的问题。
(二)技术方案
为实现上述能对废水充分的净化和回收间苯三酚，工艺简单，省时省力的目的，本发明提供如下技术方案：一种间苯三酚废水净化用净化机及其制备方法，包括主体箱，其特征在于： 所述主体箱的顶部固定安装有进料管，所述进料管的顶端延伸至主体箱的外部，所述进料管的底端延伸至主体箱的内部，所述进料管的底端固定安装有萃取塔，所述萃取塔的外表面固定安装有第一固定环，所述第一固定环的左侧与主体箱的内壁固定连接，所述萃取塔的底部固定安装有第一出料管，所述第一出料管的底端固定安装有收集箱，所述萃取塔的顶部固定安装有第二出料管，所述第二出料管远离萃取塔的一端固定安装有精馏塔，所述精馏塔的顶部固定安装有进气管，所述进气管的顶端固定安装有加热装置，所述加热装置的顶部与主体箱的内顶壁固定连接，所述第二出料管的外表面固定安装有第二固定环，所述精馏塔的底部固定安装有底座，所述底座的底部与主体箱的内底壁固定安装，所述精馏塔的右侧固定安装有第三出料管，所述第三出料管的右端贯穿并延伸至主体箱的外部，所述第三出料管的右端固定安装有阀门。
优选的，所述收集箱的前后两侧均与主体箱的内壁贴合，所述收集箱的背面铰接有箱盖，所述主体箱的背面且对应收集箱的箱盖处开设有开口
优选的，第一固定环和第二固定环均有卡环和固定杆组成，固定杆与卡环为垂直连接。
本发明要解决的另一技术问题是提供一种间苯三酚废水净化用净化机及其制备方法，包括以下步骤：
1)将含有间苯三酚废水通过与进料管连接，使间苯三酚废水流入到萃取塔中，向萃取塔中添加甲基异丁基酮，从而获得含有间苯三酚有机物的甲基异丁基酮溶液和含有氯化钾的无机水溶液。
2)含有间苯三酚有机物的甲基异丁基酮溶液与萃取剂在萃取塔中进行逆流萃取，萃取塔塔顶物流出口通过第二出料管流入到精馏塔中部。
3)加热装置产生水蒸气，使水蒸气通过进气管进入到精馏塔中，使水蒸气对精馏塔内的含有间苯三酚有机物的甲基异丁基酮溶液进行蒸馏，从而得到甲基异丁基酮和间苯三酚。
4)通过精馏塔右侧连接的第三出料管，将蒸馏得到的甲基异丁基酮和间苯三酚从第三出料管取出。
(三)有益效果
与现有技术相比，本发明提供了一种间苯三酚废水净化用净化机及其制备方法，具备以下有益效果：
1、该间苯三酚废水净化用净化机及其制备方法，通过将含有间苯三酚的废水通过进料管流入到萃取塔中，方便使萃取塔对含有间苯三酚的废水进行萃取，通过第二出料管将含有间苯三酚有机物的甲基异丁基酮溶液引入到精馏塔中，从而精馏塔进行蒸馏，得到甲基异丁基酮和间苯三酚，方便进行回收，从而达到了能对废水充分的净化和回收间苯三酚，工艺简单，省时省力的目的。
2、该间苯三酚废水净化用净化机及其制备方法，通过萃取塔对间苯三酚废水和甲基异丁基酮进行萃取，含有间苯三酚有机物的甲基异丁基酮溶液引入到精馏塔中，萃取塔底部通过第一出料管进入到收集箱中，可以将收集箱中的物料进行固液分离器得到氯化亚铜，从而起到方便使用，节省资源的作用。
