申请日2018.05.10
公开(公告)日2018.10.16
IPC分类号B01D36/04; B01D29/64; B01D21/24
摘要
本发明涉及一种过滤设备，尤其涉及一种混凝土废水砂石过滤设备。本发明的目的是提供一种过滤效率较高、能够省时省力的混凝土废水砂石过滤设备。技术方案为：一种混凝土废水砂石过滤设备，包括有底板、安装架、箱体、下料管、弧形板、竖板、柱形框、出料斗等;底板的顶部右端连接有安装架，安装架的上部左侧连接有箱体，箱体的顶部左侧连接有下料管，下料管与箱体连通，箱体内左侧下部连接有弧形板，弧形板与箱体内前后两侧相连接。本发明将大部分的砂石隔离沉淀在弧形板上，然后网框对废水作进一步过滤，从而将废水中的砂石充分过滤，而螺旋叶片转动将弧形板上的砂石带出箱体外，从而将过滤的砂石收集，达到了能够省时省力的效果。
翻译权利要求书

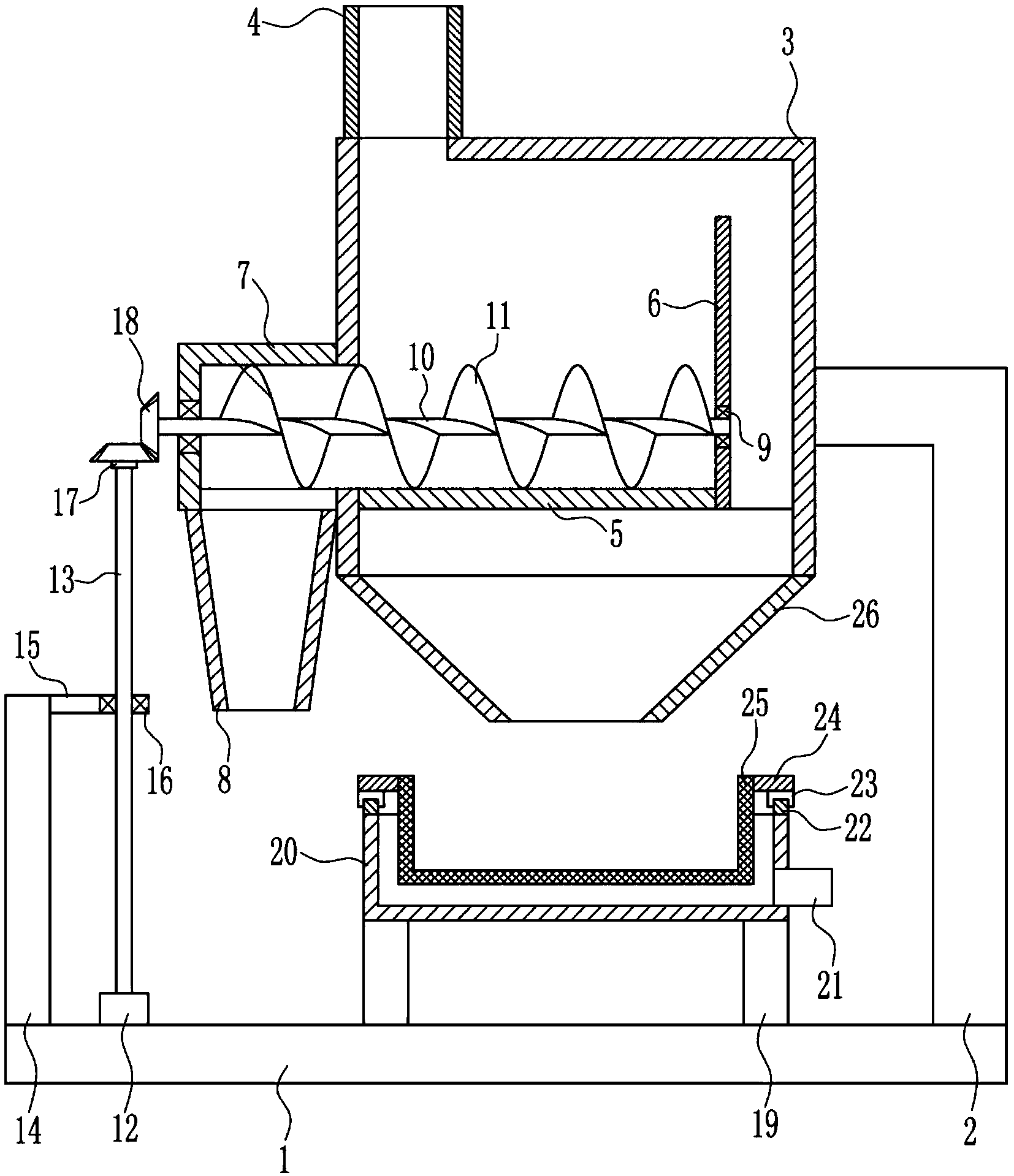

1.一种混凝土废水砂石过滤设备，其特征在于，包括有底板、安装架、箱体、下料管、弧形板、竖板、柱形框、出料斗、第一轴承座、第一转轴、螺旋叶片、电机、第二转轴、支杆、安装杆、第二轴承座、第一单向离合器、锥齿轮、支腿、框体、排水管、环形滑轨、环形滑块、环形板、网框、下料斗和密封盖，底板的顶部右端连接有安装架，安装架的上部左侧连接有箱体，箱体的顶部左侧连接有下料管，下料管与箱体连通，箱体内左侧下部连接有弧形板，弧形板与箱体内前后两侧相连接，弧形板的右侧连接有竖板，竖板与箱体内前后两侧相连接，箱体左侧下部连接有柱形框，柱形框与箱体连通，柱形框的底部连接有出料斗，出料斗与柱形框连通，出料斗呈向前倾斜设置，出料斗的出料口处安装有密封盖，柱形框的左侧中部和竖板的下部均嵌入式安装有第一轴承座，左右第一轴承座之间设有第一转轴，第一转轴与第一轴承座过盈连接，第一转轴上连接有螺旋叶片，螺旋叶片位于柱形框内和箱体内，底板的顶部左侧连接有电机和支杆，电机位于支杆右侧，电机的输出轴连接有第二转轴，支杆的右侧上部连接有安装杆，安装杆的右端安装有第二轴承座，第二转轴与第二轴承座内的轴承过盈连接，第二转轴的顶部安装有第一单向离合器，第一单向离合器的外侧和第一转轴的左端均安装有锥齿轮，两锥齿轮啮合，底板顶部的中间和右侧均前后对称连接有支腿，支腿的顶部连接有框体，框体的右侧下部连接有排水管，排水管与框体连通，框体的顶部安装有环形滑轨，环形滑轨上设有环形滑块，环形滑块与环形滑轨滑动式配合，环形滑块的顶部连接有环形板，环形板的内侧连接有网框，网框位于框体内，箱体的底部连接有下料斗，下料斗位于网框的正上方。
2.根据权利要求1所述的一种混凝土废水砂石过滤设备，其特征在于，还包括有第二单向离合器、第一带轮、防水轴承、第三转轴、第二带轮和皮带，第二转轴的下部安装有第二单向离合器，第二单向离合器的外侧安装有第一带轮，框体的底部中间嵌入式安装有防水轴承，防水轴承内过盈连接有第三转轴，第三转轴的顶部与网框底部中间连接，第三转轴的底部安装有第二带轮，第一带轮与第二带轮之间连接有皮带。
3.根据权利要求2所述的一种混凝土废水砂石过滤设备，其特征在于，还包括有连杆、横杆、弹簧和毛刷，下料斗的底部左侧连接有连杆，连杆的底部连接有横杆，横杆的底部均匀间隔连接有多根弹簧，弹簧的底部连接有毛刷，毛刷与网框内底部接触。
4.根据权利要求3所述的一种混凝土废水砂石过滤设备，其特征在于，还包括有挡板和网板，箱体内顶部左侧连接有挡板，挡板右侧下部与竖板左侧上部之间连接有网板，网板的前后两侧分别与箱体内前后两侧相连接。
说明书
一种混凝土废水砂石过滤设备
技术领域
本发明涉及一种过滤设备，尤其涉及一种混凝土废水砂石过滤设备。
背景技术
混凝土是指由胶凝材料将骨料胶结成整体的工程复合材料的统称。通常讲的混凝土一词是指用水泥作胶凝材料，砂、石作骨料;与水按一定比例配合，经搅拌而得的水泥混凝土，也称普通混凝土，它广泛应用于土木工程。
混凝土搅拌站在生产经营的过程中不可避免产生大量废水，这种废水不但含有砂石、水泥等常规建筑材料。同时也含有各种类型的混凝土添加剂，如果直接排放，会给自然环境造成严重的污染。所以对混凝土废水排放前需要对其进行过滤、净化，目前没有专门的混凝土废水净化处理设备，而人工对混凝土废水中的砂石过滤时操作较复杂，需要经过多次过滤，这样过滤效率较低、费时费力，因此亟需研发一种过滤效率较高、能够省时省力的混凝土废水砂石过滤设备。
发明内容
为了克服目前没有专门的混凝土废水净化处理设备，而人工对混凝土废水中的砂石过滤效率较低、费时费力的缺点，本发明的目的是提供一种过滤效率较高、能够省时省力的混凝土废水砂石过滤设备。
技术方案为：一种混凝土废水砂石过滤设备，包括有底板、安装架、箱体、下料管、弧形板、竖板、柱形框、出料斗、第一轴承座、第一转轴、螺旋叶片、电机、第二转轴、支杆、安装杆、第二轴承座、第一单向离合器、锥齿轮、支腿、框体、排水管、环形滑轨、环形滑块、环形板、网框、下料斗和密封盖，底板的顶部右端连接有安装架，安装架的上部左侧连接有箱体，箱体的顶部左侧连接有下料管，下料管与箱体连通，箱体内左侧下部连接有弧形板，弧形板与箱体内前后两侧相连接，弧形板的右侧连接有竖板，竖板与箱体内前后两侧相连接，箱体左侧下部连接有柱形框，柱形框与箱体连通，柱形框的底部连接有出料斗，出料斗与柱形框连通，出料斗呈向前倾斜设置，出料斗的出料口处安装有密封盖，柱形框的左侧中部和竖板的下部均嵌入式安装有第一轴承座，左右第一轴承座之间设有第一转轴，第一转轴与第一轴承座过盈连接，第一转轴上连接有螺旋叶片，螺旋叶片位于柱形框内和箱体内，底板的顶部左侧连接有电机和支杆，电机位于支杆右侧，电机的输出轴连接有第二转轴，支杆的右侧上部连接有安装杆，安装杆的右端安装有第二轴承座，第二转轴与第二轴承座内的轴承过盈连接，第二转轴的顶部安装有第一单向离合器，第一单向离合器的外侧和第一转轴的左端均安装有锥齿轮，两锥齿轮啮合，底板顶部的中间和右侧均前后对称连接有支腿，支腿的顶部连接有框体，框体的右侧下部连接有排水管，排水管与框体连通，框体的顶部安装有环形滑轨，环形滑轨上设有环形滑块，环形滑块与环形滑轨滑动式配合，环形滑块的顶部连接有环形板，环形板的内侧连接有网框，网框位于框体内，箱体的底部连接有下料斗，下料斗位于网框的正上方。
进一步的，还包括有第二单向离合器、第一带轮、防水轴承、第三转轴、第二带轮和皮带，第二转轴的下部安装有第二单向离合器，第二单向离合器的外侧安装有第一带轮，框体的底部中间嵌入式安装有防水轴承，防水轴承内过盈连接有第三转轴，第三转轴的顶部与网框底部中间连接，第三转轴的底部安装有第二带轮，第一带轮与第二带轮之间连接有皮带。
进一步的，还包括有连杆、横杆、弹簧和毛刷，下料斗的底部左侧连接有连杆，连杆的底部连接有横杆，横杆的底部均匀间隔连接有多根弹簧，弹簧的底部连接有毛刷，毛刷与网框内底部接触。
进一步的，还包括有挡板和网板，箱体内顶部左侧连接有挡板，挡板右侧下部与竖板左侧上部之间连接有网板，网板的前后两侧分别与箱体内前后两侧相连接。
使用时，操作人员将混凝土废水从下料管倒入箱体内，废水中的砂石沉淀落在弧形板上，而废水经竖板上部从箱体内右侧流下，废水从下料斗落至网框内，网框对废水进一步将砂石过滤，此时操作人员可转动环形板，从而带动网框转动，环形滑轨和环形滑块起导向作用，使得网框内的砂石流动，从而防止被过滤的砂石堵塞网框，而经过滤后的废水从排水管排出，操作人员将其收集作进一步处理即可，完成后，操作人员停止往下料管倒入废水，将容器放置在出料斗的正下方，然后人工打开密封盖，使得箱体内剩余的废水从出料斗排出，然后操作人员启动电机顺时针转动，从而带动第二转轴转动，在第一单向离合器的作用下，第二转轴顺时针转动通过锥齿轮带动第一转轴逆时针转动，从而带动螺旋叶片逆时针转动，进而带动弧形板上的砂石向左移动，当砂石移至出料斗上方时，砂石从出料斗落下至容器内，如此即可将沉淀在弧形板上的砂石排出，当砂石完全排出后，操作人员关闭电机和密封盖即可。
因为还包括有第二单向离合器、第一带轮、防水轴承、第三转轴、第二带轮和皮带，第二转轴的下部安装有第二单向离合器，第二单向离合器的外侧安装有第一带轮，框体的底部中间嵌入式安装有防水轴承，防水轴承内过盈连接有第三转轴，第三转轴的顶部与网框底部中间连接，第三转轴的底部安装有第二带轮，第一带轮与第二带轮之间连接有皮带。所以，对混凝土废水过滤时，操作人员启动电机逆时针转动，从而带动第二转轴逆时针转动，在第一单向离合器和第二单向离合器的作用下，第二转轴带动第一带轮转动，而第一转轴不转动，第一带轮通过皮带带动第二带轮转动，从而带动第三转轴转动，进而带动网框转动，从而降低操作人员的劳动强度，省时省力，进而提高效率，完成后，关闭电机即可。
因为还包括有连杆、横杆、弹簧和毛刷，下料斗的底部左侧连接有连杆，连杆的底部连接有横杆，横杆的底部均匀间隔连接有多根弹簧，弹簧的底部连接有毛刷，毛刷与网框内底部接触。所以，在弹簧的作用下，毛刷与网框内底部紧密接触，网框转动时，毛刷对网框内底部进行扫刷，从而将网框内的砂石扫起，防止砂石堵塞网框，影响废水过滤效率。
因为还包括有挡板和网板，箱体内顶部左侧连接有挡板，挡板右侧下部与竖板左侧上部之间连接有网板，网板的前后两侧分别与箱体内前后两侧相连接。所以，网板能够将大部分的砂石隔离，使得大部分的砂石落至弧形板上。
本发明将大部分的砂石隔离沉淀在弧形板上，然后网框对废水作进一步过滤，从而将废水中的砂石充分过滤，而螺旋叶片转动将弧形板上的砂石带出箱体外，从而将过滤的砂石收集，达到了能够省时省力的效果。
