申请日2018.05.10
公开(公告)日2018.10.12
IPC分类号C02F9/04
摘要
本发明涉及一种消毒设备，尤其涉及一种生活污水处理用消毒设备。技术问题为：提供一种消毒彻底、操作简单的生活污水处理用消毒设备。本发明的技术方案是：一种生活污水处理用消毒设备，包括有推车、消毒箱、进液管、第一阀门、第一出水管、第二阀门、支板、过滤箱、网板、活性炭、出料管、第三阀门等;推车顶部安装有消毒箱，消毒箱顶部右侧连接有进液管，进液管上安装有第一阀门，消毒箱底部前侧连接有第一出水管，第一出水管上安装有第二阀门。本发明通过活性炭可对污水进行过滤，还可将适量的消毒液和水倒进消毒箱内，对过滤好污水进行消毒，从而达到了消毒彻底、操作简单的效果。
翻译权利要求书

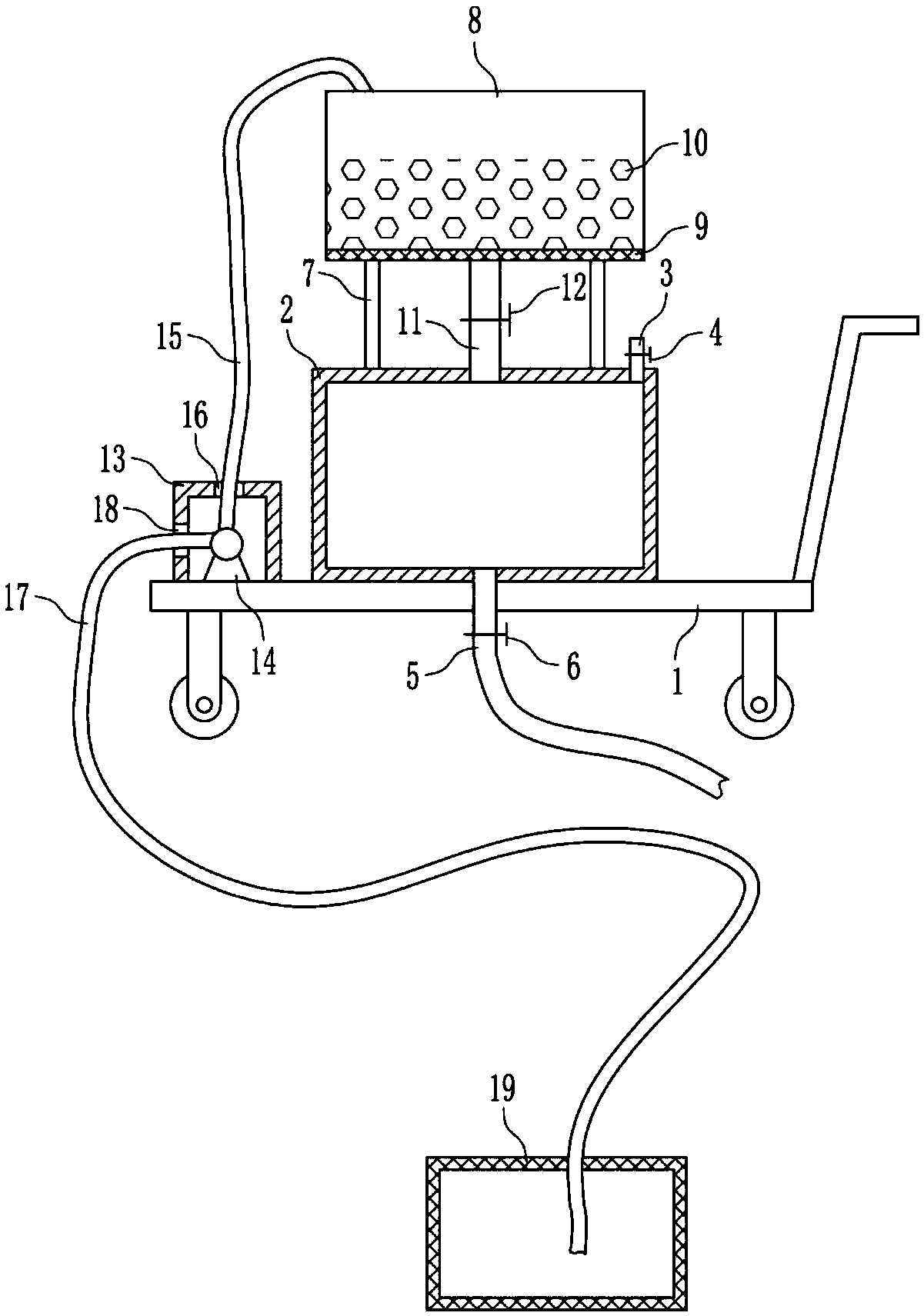

1.一种生活污水处理用消毒设备，其特征在于，包括有推车(1)、消毒箱(2)、进液管(3)、第一阀门(4)、第一出水管(5)、第二阀门(6)、支板(7)、过滤箱(8)、网板(9)、活性炭(10)、出料管(11)、第三阀门(12)、壳体(13)、水泵(14)、第二出水管(15)、进水管(17)和网框(19)，推车(1)顶部安装有消毒箱(2)，消毒箱(2)顶部右侧连接有进液管(3)，进液管(3)上安装有第一阀门(4)，消毒箱(2)底部前侧连接有第一出水管(5)，第一出水管(5)上安装有第二阀门(6)，消毒箱(2)顶部左右两侧均连接有支板(7)，两个支板(7)顶部连接有过滤箱(8)，过滤箱(8)内设有网板(9)，过滤箱(8)内装有活性炭(10)，过滤箱(8)底部连接有出料管(11)，出料管(11)上安装有第三阀门(12)，出料管(11)末端与消毒箱(2)顶部连接且相通，推车(1)顶部左侧安装有壳体(13)和水泵(14)，水泵(14)位于壳体(13)内，壳体(13)顶部开有第一开口(16)，壳体(13)左侧开有第二开口(18)，水泵(14)上连接有第二出水管(15)和进水管(17)，第二出水管(15)末端穿过第一开口(16)并与过滤箱(8)顶部左侧连接，进水管(17)的末端设有网框(19)，进水管(17)末端穿过第二开口(18)并穿进网框(19)内。
2.根据权利要求1所述的一种生活污水处理用消毒设备，其特征在于，还包括有连板(20)、插杆(22)、弹簧(23)、连接板(24)、滑轨(25)和滑块(26)，网框(19)左方设有连接板(24)，连接板(24)左侧最下部连接有连板(20)，连板(20)中部开有通孔(21)，通孔(21)内设有插杆(22)，插杆(22)内顶部与连板(20)顶部之间连接有弹簧(23)，弹簧(23)位于插杆(22)外侧，连接板(24)右侧中部安装有滑轨(25)，滑轨(25)上滑动式设有滑块(26)，滑块(26)右侧与网框(19)左侧连接。
3.根据权利要求2所述的一种生活污水处理用消毒设备，其特征在于，还包括有竖板(27)、第一电机(28)、轴承座(29)、搅拌杆(30)和搅拌叶片(31)，推车(1)顶部右侧连接有竖板(27)，竖板(27)左侧上部安装有第一电机(28)，消毒箱(2)右侧安装有轴承座(29)，轴承座(29)内连接有搅拌杆(30)，搅拌杆(30)右端与第一电机(28)的输出轴连接，搅拌杆(30)上安装有搅拌叶片(31)，搅拌叶片(31)位于消毒箱(2)。
4.根据权利要求3所述的一种生活污水处理用消毒设备，其特征在于，还包括有防水电机(32)、齿轮(33)和齿条(34)，连接板(24)右侧上部安装有防水电机(32)，防水电机(32)的输出轴上安装有齿轮(33)，滑块(26)顶部安装有齿条(34)，齿条(34)与齿轮(33)啮合。
说明书
一种生活污水处理用消毒设备
技术领域
本发明涉及一种消毒设备，尤其涉及一种生活污水处理用消毒设备。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理。
由于生活污水中含有许多细菌，所以人们会对生活污水进行消毒，目前通常是用紫外线消毒灯对生活污水进行消毒，但是用紫外线消毒灯对生活污水进行消毒不仅消毒不彻底，而且操作繁琐，因此亟需研发一种消毒彻底、操作简单的生活污水处理用消毒设备。
发明内容
为了克服用紫外线消毒灯对生活污水进行消毒不仅消毒不彻底，而且操作繁琐的缺点，技术问题为：提供一种消毒彻底、操作简单的生活污水处理用消毒设备。
本发明的技术方案是：一种生活污水处理用消毒设备，包括有推车、消毒箱、进液管、第一阀门、第一出水管、第二阀门、支板、过滤箱、网板、活性炭、出料管、第三阀门、壳体、水泵、第二出水管、进水管和网框，推车顶部安装有消毒箱，消毒箱顶部右侧连接有进液管，进液管上安装有第一阀门，消毒箱底部前侧连接有第一出水管，第一出水管上安装有第二阀门，消毒箱顶部左右两侧均连接有支板，两个支板顶部连接有过滤箱，过滤箱内设有网板，过滤箱内装有活性炭，过滤箱底部连接有出料管，出料管上安装有第三阀门，出料管末端与消毒箱顶部连接且相通，推车顶部左侧安装有壳体和水泵，水泵位于壳体内，壳体顶部开有第一开口，壳体左侧开有第二开口，水泵上连接有第二出水管和进水管，第二出水管末端穿过第一开口并与过滤箱顶部左侧连接，进水管的末端设有网框，进水管末端穿过第二开口并穿进网框内。
进一步地，还包括有连板、插杆、弹簧、连接板、滑轨和滑块，网框左方设有连接板，连接板左侧最下部连接有连板，连板中部开有通孔，通孔内设有插杆，插杆内顶部与连板顶部之间连接有弹簧，弹簧位于插杆外侧，连接板右侧中部安装有滑轨，滑轨上滑动式设有滑块，滑块右侧与网框左侧连接。
进一步地，还包括有竖板、第一电机、轴承座、搅拌杆和搅拌叶片，推车顶部右侧连接有竖板，竖板左侧上部安装有第一电机，消毒箱右侧安装有轴承座，轴承座内连接有搅拌杆，搅拌杆右端与第一电机的输出轴连接，搅拌杆上安装有搅拌叶片，搅拌叶片位于消毒箱。
进一步地，还包括有防水电机、齿轮和齿条，连接板右侧上部安装有防水电机，防水电机的输出轴上安装有齿轮，滑块顶部安装有齿条，齿条与齿轮啮合。
当需要使用本发明时，操作人员将本发明移动至指定位置，然后将网框放置在污水中，再启动水泵工作，污水通过进水管和第二出水管流到过滤箱内。当过滤箱内装有适量的污水时，关闭水泵，过滤箱内的活性炭对污水进行过滤，过滤好之后，操作人打开第一阀门，然后将适量的消毒液和水倒进消毒箱内，倒好后，关闭第一阀门。再打开第三阀门，使过滤好污水从出料管流到消毒箱内，进行消毒。当过滤好污水全部流到消毒箱内时，关闭第三阀门。此时，操作人员将第一出水管放置在指定位置。当消毒完毕后，操作人员打开第二阀门，使消毒过的污水从第一出水管流出。全部流出之后，关闭第二阀门。
因为还包括有连板、插杆、弹簧、连接板、滑轨和滑块，网框左方设有连接板，连接板左侧最下部连接有连板，连板中部开有通孔，通孔内设有插杆，插杆内顶部与连板顶部之间连接有弹簧，弹簧位于插杆外侧，连接板右侧中部安装有滑轨，滑轨上滑动式设有滑块，滑块右侧与网框左侧连接。当网框放置在污水中时，操作人员将插杆插进土壤里，从而可防止网框浮起。
因为还包括有竖板、第一电机、轴承座、搅拌杆和搅拌叶片，推车顶部右侧连接有竖板，竖板左侧上部安装有第一电机，消毒箱右侧安装有轴承座，轴承座内连接有搅拌杆，搅拌杆右端与第一电机的输出轴连接，搅拌杆上安装有搅拌叶片，搅拌叶片位于消毒箱。当过滤好污水从出料管流到消毒箱内时，操作人员启动第一电机转动，带动搅拌杆转动，从而带动搅拌叶片转动，从而可使消毒液能够更好的对污水进行消毒。当消毒完毕后，关闭第一电机。
因为还包括有防水电机、齿轮和齿条，连接板右侧上部安装有防水电机，防水电机的输出轴上安装有齿轮，滑块顶部安装有齿条，齿条与齿轮啮合。操作人员控制防水电机正反转，带动齿轮正反转，从而带动齿条前后移动，进而带动滑块前后移动，网框随之前后移动，防止污水中的杂物围绕在网框周围，导致污水难以进入到网框内。当水泵停止工作时，操作人员关闭防水电机。
本发明通过活性炭可对污水进行过滤，还可将适量的消毒液和水倒进消毒箱内，对过滤好污水进行消毒，从而达到了消毒彻底、操作简单的效果。
