申请日2018.04.09
公开(公告)日2018.11.30
IPC分类号B01D25/21; C02F11/12
摘要
本实用新型公开了板框污泥脱水机用组合式滤板，包括滤板主体，所述滤板主体两侧设置有滤板孔，且滤板孔内部安装有缓冲层和钢板，所述滤板主体上下两侧安装有滤板固定头，其滤板主体前后两侧安装有固定块，且滤板主体两侧安装有滤板盖，所述滤板盖内部安装有滤网，其滤板盖通过连杆连接有转轴，且转轴上端安装有卡件，所述滤板固定头内表面贴合有滤板盖。该板框污泥脱水机用组合式滤板，与现有的板框污泥脱水机用滤板相比较之下，采用组合式的结构，可以将滤网拆卸下来进行清理，更加的快速便捷，并且可增加夹层，来改善污泥水分含量过多时，间断性出水的板框污泥脱水机出水率不足的问题。
权利要求书

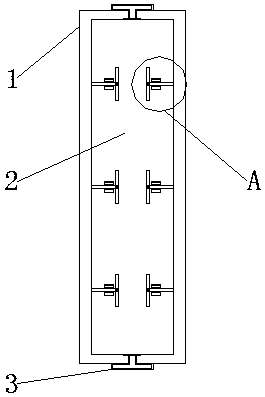

1.一种板框污泥脱水机用组合式滤板，包括滤板主体(2)，其特征在于：所述滤板主体(2)两侧设置有滤板孔(11)，且滤板孔(11)内部安装有缓冲层(9)和钢板(10)，所述滤板主体(2)上下两侧安装有滤板固定头(3)，其滤板主体(2)前后两侧安装有固定块(8)，且滤板主体(2)两侧安装有滤板盖(1)，所述滤板盖(1)内部安装有滤网(4)，其滤板盖(1)通过连杆(7)连接有转轴(5)，且转轴(5)上端安装有卡件(6)，所述滤板固定头(3)内表面贴合有滤板盖(1)。
2.根据权利要求1所述的板框污泥脱水机用组合式滤板，其特征在于：所述滤板盖(1)两侧均匀分布有连杆(7)，其连杆(7)的宽度与卡件(6)的宽度一致，且卡件(6)通过转轴(5)构成旋转结构。
3.根据权利要求1所述的板框污泥脱水机用组合式滤板，其特征在于：所述滤板主体(2)两侧对称分布有4个滤板孔(11)，且滤板孔(11)的开口长度小于缓冲层(9)和钢板(10)的长度，并且缓冲层(9)为橡胶材质。
4.根据权利要求1所述的板框污泥脱水机用组合式滤板，其特征在于：所述滤网(4)、缓冲层(9)和钢板(10)组成多层结构，且滤网(4)、缓冲层(9)和钢板(10)之间依次紧密贴合。
5.根据权利要求1所述的板框污泥脱水机用组合式滤板，其特征在于：所述固定块(8)两两一对，且固定块(8)的对数与连杆(7)数量一致，并且成对的固定块(8)之间的间距等于连杆(7)的宽度。
说明书
板框污泥脱水机用组合式滤板
技术领域
本实用新型涉及板框污泥脱水机技术领域，具体为板框污泥脱水机用组合式滤板。
背景技术
板框压滤机是由板和框相间排列而成。在滤板两面覆盖有滤布，用压紧装置把板和框压紧，即在板与板之间构成压滤室。在板和框上端相同部位开有小孔，压紧后，各孔连成一个通道。用一定的压力，把经化学调理的污泥由该通道压入，并由每一块滤框的支路孔道进入各个压滤室，滤板的表面刻有沟槽，下端钻有供滤液排出的孔道。滤液在压力作用下，通过滤布并由孔道从压滤机排出，而固体截留下来，并且在滤布表面形成滤饼。当滤饼完全填满压滤室时，脱水过程结束，此时应停止向压滤机送入污泥。接着，打开压滤机，依次抽出各块滤板，剥离滤饼，并清洗滤布。板框压滤机的优点是构造简单，推动力大，适用于各种性质的污泥，滤饼的固体含量较高，滤液清澈，化学药剂消耗量较少，但是操作较麻烦，不能连续工作，产率也较低
现在市场上的板框压滤机在进行污泥脱水时，如果污泥水分含量过大，在压缩时，压缩刚开始时由于污泥水分过大，出水速度较快会带走一部分污泥，污泥的流出会造成环境污染，使实际效果降低，并且在脱水完成后取泥饼时非常的麻烦。
实用新型内容
本实用新型的目的在于提供板框污泥脱水机用组合式滤板，以解决上述背景技术中提出一般的现在市场上的板框压滤机在进行污泥脱水时，如果污泥水分含量过大，在压缩时，压缩刚开始时由于污泥水分过大，出水速度较快会带走一部分污泥，污泥的流出会造成环境污染，使实际效果降低，并且在脱水完成后取泥饼时非常的麻烦的问题。
为实现上述目的，本实用新型提供如下技术方案：一种板框污泥脱水机用组合式滤板，包括滤板主体，所述滤板主体两侧设置有滤板孔，且滤板孔内部安装有缓冲层和钢板，所述滤板主体上下两侧安装有滤板固定头，其滤板主体前后两侧安装有固定块，且滤板主体两侧安装有滤板盖，所述滤板盖内部安装有滤网，其滤板盖通过连杆连接有转轴，且转轴上端安装有卡件，所述滤板固定头内表面贴合有滤板盖。
优选的，所述滤板盖两侧均匀分布有连杆，其连杆的宽度与卡件的宽度一致，且卡件通过转轴构成旋转结构。
优选的，所述滤板主体两侧对称分布有4个滤板孔，且滤板孔的开口长度小于缓冲层和钢板的长度，并且缓冲层为橡胶材质。
优选的，所述滤网、缓冲层和钢板组成多层结构，且滤网、缓冲层和钢板之间依次紧密贴合。
优选的，所述固定块两两一对，且固定块的对数与连杆数量一致，并且成对的固定块之间的间距等于连杆的宽度。
与现有技术相比，本实用新型的有益效果是：该板框污泥脱水机用组合式滤板，与现有的板框污泥脱水机用滤板相比较之下，采用组合式的结构，可以将滤网拆卸下来进行清理，更加的快速便捷，并且可增加夹层，来改善污泥水分含量过多时，间断性出水的板框污泥脱水机出水率不足的问题。滤板盖两侧均匀分布有连杆，其连杆的宽度与卡件的宽度一致，且卡件通过转轴构成旋转结构，能够便于滤板盖的安装和拆卸，更加的方便快捷，滤板主体两侧对称分布有4个滤板孔，且滤板孔的开口长度小于缓冲层和钢板的长度，并且缓冲层为橡胶材质，可根据不同含水量的污泥进行夹层的改变来提高出水率，滤网、缓冲层和钢板组成多层结构，且滤网、缓冲层和钢板之间依次紧密贴合，提高板框式污泥脱水机的效率，固定块两两一对，且固定块的对数与连杆数量一致，并且成对的固定块之间的间距等于连杆的宽度，方便了连杆控制滤板盖的安装和拆卸。
