申请日2018.04.10
公开(公告)日2018.12.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于污水处理的生物反应装置，其结构包括固定块、出水口、前端盖、主体、进水口、右架脚、连接管、左脚架、支撑架，固定块上端与前端盖下端相焊接，出水口与前端盖在同一轴线上，前端盖安装于连接管左侧，进水口与主体为一体化结构，右架脚与左脚架之间设有支撑架，污水由进水口进入，污水浆被生物过滤棉吸收，由生物过滤棉内部的生物质进行过滤分解，卷收器将放松绳索，使得推块受绳索与伸缩杆的作用平稳的向左移动，将挤压油腔内的液压油受到负压，安装块与连杆将向左移动，对生物过滤棉进行挤压，挤压出过滤后的污水，由出水口排出，反应时不需要搅拌过滤液加速反应，不会对生物过滤质造成损害，提高了过滤效果。
权利要求书

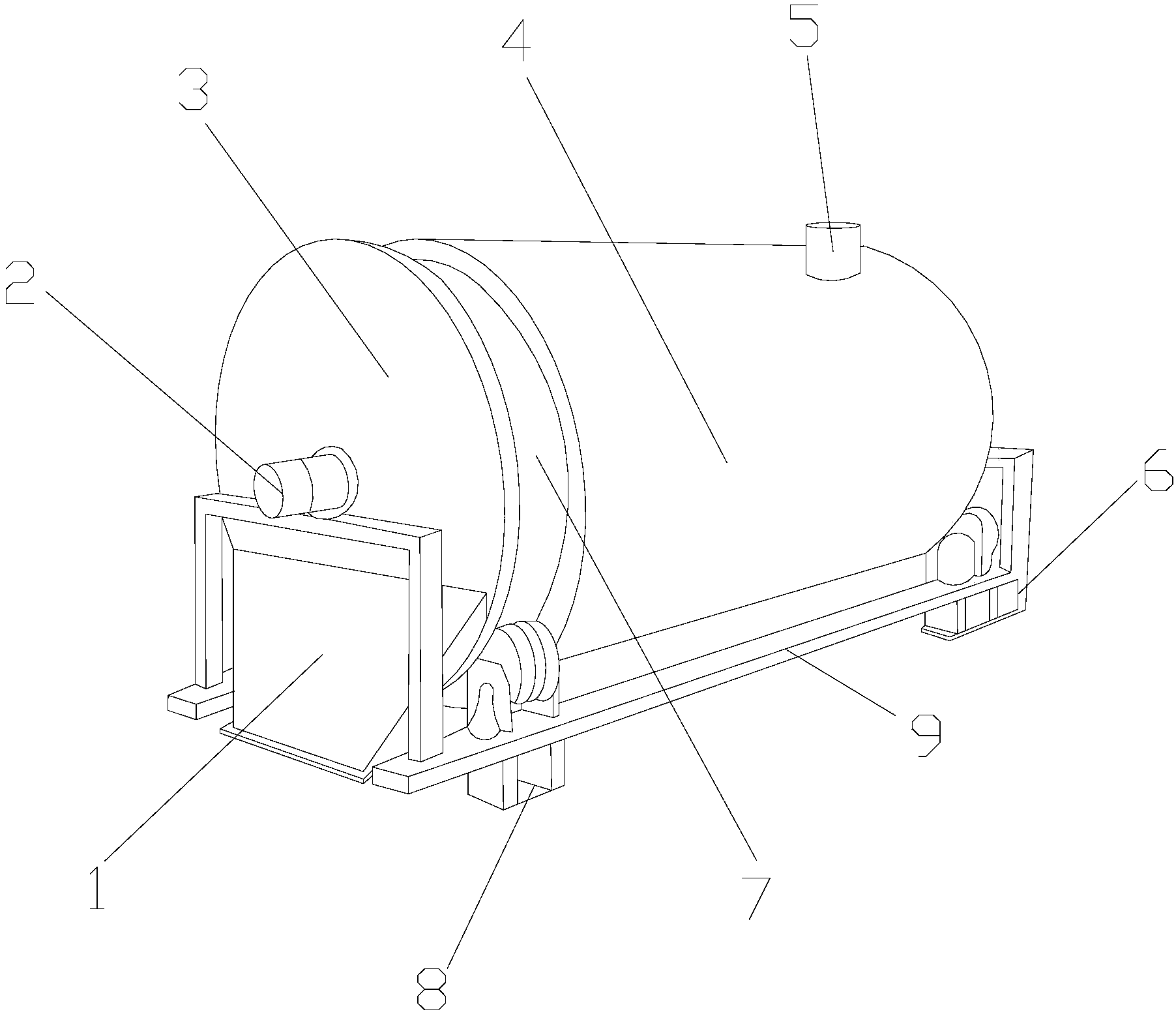

1.一种用于污水处理的生物反应装置，其特征在于：其结构包括固定块(1)、出水口(2)、前端盖(3)、主体(4)、进水口(5)、右架脚(6)、连接管(7)、左脚架(8)、支撑架(9)，所述固定块(1)上端与前端盖(3)下端相焊接，所述出水口(2)与前端盖(3)在同一轴线上，所述前端盖(3)安装于连接管(7)左侧，所述主体(4)安装于连接管(7)右侧，所述进水口(5)与主体(4)为一体化结构，所述右架脚(6)与左脚架(8)之间设有支撑架(9)，所述连接管(7)设有前端盖(3)与主体(4)之间，所述左脚架(8)垂直于支撑架(9)，所述支撑架(9)安装于主体(4)下端，所述主体(4)包括生物过滤棉(401)、外壳(402)、安装块(403)、连杆(404)、推块(405)、伸缩杆(406)、绳索(407)、卷收器(408)、变向杆(409)、油腔(410)，所述过滤棉(401)安装于安装块(403)左侧，所述外壳(402)安装于前端盖(3)右侧，所述安装块(403)与连杆(404)为一体化结构，所述推块(405)安装于伸缩杆(406)左侧，所述绳索(407)安装于推块(405)右侧，所述卷收器(408)与绳索(407)设有变向杆(409)，所述变向杆(409)安装于卷收器(408)左侧，所述油腔(410)设于推块(405)与连杆(404)之间。
2.根据权利要求1所述的一种用于污水处理的生物反应装置，其特征在于：所述出水口(2)与主体(4)在同一轴线上。
3.根据权利要求1所述的一种用于污水处理的生物反应装置，其特征在于：所述固定块(1)安装于支撑架(9)上端。
4.根据权利要求1所述的一种用于污水处理的生物反应装置，其特征在于：所述外壳(402)与出水口(2)为一体化结构。
5.根据权利要求1所述的一种用于污水处理的生物反应装置，其特征在于：所述右架脚(6)平行于左脚架(8)。
说明书
一种用于污水处理的生物反应装置
技术领域
本实用新型是一种用于污水处理的生物反应装置，属于污水处理领域。
背景技术
在含有可生物降解有机物的污水处理中，常采用生物法进行处理，其中悬浮生长工艺是最常用的生物处理工艺之一，在该工艺中，污水进入曝气池，曝气系统不断地将空气或氧气送入到曝气池中，曝气池中装满悬浮填料，悬浮填料是生物细菌的载体，当污水中的污染物与该悬浮填料接触时，就会发生生物反应面降解，然后再经沉淀池沉淀。
现有技术公开了申请号为：200920245559.5的一种用于污水处理的生物反应装置，其结构包括污水处理池底部的曝气器、置于污水处理池中多个的悬浮填料和设有曝气器上方的隔离栅板及设在隔离栅板上的软网组成，但是该现有技术反应时需要搅拌过滤液加速反应，容易对生物过滤质造成损害，降低了过滤效果。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种用于污水处理的生物反应装置，以解决现有需要搅拌过滤液加速反应，容易对生物过滤质造成损害，降低了过滤效果的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于污水处理的生物反应装置，其结构包括固定块、出水口、前端盖、主体、进水口、右架脚、连接管、左脚架、支撑架，所述固定块上端与前端盖下端相焊接，所述出水口与前端盖在同一轴线上，所述前端盖安装于连接管左侧，所述主体安装于连接管右侧，所述进水口与主体为一体化结构，所述右架脚与左脚架之间设有支撑架，所述连接管设有前端盖与主体之间，所述左脚架垂直于支撑架，所述支撑架安装于主体下端，所述主体包括生物过滤棉、外壳、安装块、连杆、推块、伸缩杆、绳索、卷收器、变向杆、油腔，所述过滤棉安装于安装块左侧，所述外壳安装于前端盖右侧，所述安装块与连杆为一体化结构，所述推块安装于伸缩杆左侧，所述绳索安装于推块右侧，所述卷收器与绳索设有变向杆，所述变向杆安装于卷收器左侧，所述油腔设于推块与连杆之间。
进一步地，所述出水口与主体在同一轴线上。
进一步地，所述固定块安装于支撑架上端。
进一步地，所述外壳与出水口为一体化结构。
进一步地，所述右架脚平行于左脚架。
进一步地，所述右架脚采用铁材质，坚固不易变形。
进一步地，所述连杆采用不锈钢材质，坚固耐空气腐蚀。
有益效果
本实用新型一种用于污水处理的生物反应装置，污水由进水口进入，污水浆被生物过滤棉吸收，由生物过滤棉内部的生物质进行过滤分解，卷收器将放松绳索，使得推块受绳索与伸缩杆的作用平稳的向左移动，将挤压油腔内的液压油受到负压，安装块与连杆将向左移动，对生物过滤棉进行挤压，挤压出过滤后的污水，由出水口排出，反应时不需要搅拌过滤液加速反应，不会对生物过滤质造成损害，提高了过滤效果。
