申请日2018.05.15
公开(公告)日2018.10.09
IPC分类号C02F1/463
摘要
本发明涉及污水处理设备领域，尤其涉及一种波浪形电化学污水处理系统，包括反应槽、电源以及设置在反应槽内的电极板，电极板呈波浪形，反应槽侧壁设置有进水管和出水管，出水管上安装有过滤网，进水管上设置有进水管调节阀，出水管上设置有出水管调节阀，反应槽底部设置有排泥管，进水管、出水管以及排泥管均与反应槽连通，电极板均呈波浪形，电极板包括至少3块阳极板以及至少3块阴极板，由阳极板构成的阳极为活性电极，电极板自上而下或自下而上的置于反应槽的内腔中，电源与电极板构成电解系统;本发明的目的是提供具有成本低廉、不会造成二次污染、污水处理效率高以及污水处理效果好的一种波浪形电化学污水处理系统。
翻译权利要求书
1.一种波浪形电化学污水处理系统，其特征在于：包括反应槽、电源以及设置在反应槽内的电极板，所述电极板呈波浪形，所述反应槽侧壁设置有进水管和出水管，所述出水管上安装有过滤网，所述进水管上设置有进水管调节阀，出水管上设置有出水管调节阀，反应槽底部设置有排泥管，所述进水管、出水管以及排泥管均与反应槽连通，所述电极板均呈波浪形，所述电极板包括至少3块阳极板以及至少3块阴极板，由阳极板构成的阳极为活性电极，所述电极板自上而下或自下而上的置于反应槽的内腔中，所述电源与电极板构成电解系统。
2.根据权利要求1所述的一种波浪形电化学污水处理系统，其特征在于：所述阳极板由铝板或铁板构成。
3.根据权利要求1所述的一种波浪形电化学污水处理系统，其特征在于：所述反应槽上设置有多个插槽，所述电极板与插槽可拆卸卡接。
4.根据权利要求1所述的一种波浪形电化学污水处理系统，其特征在于：所述电源为高频直流开关电源，开关频率为95kHz。
说明书
一种波浪形电化学污水处理系统
技术领域
本发明涉及污水处理设备领域，尤其涉及一种波浪形电化学污水处理系统。
背景技术
电化学水处理是以电化学的电解原理和极性水分子为理论基础发展起来的环保新技术，是一种清洁的循环冷却水处理技术。循环水电化学处理设备利用水及水中矿物质的电化学特性，通过电化学来调节水中矿物质的平衡，而实现去除结垢物质、防腐和防治微生物的目的。
目前，循环水电化学处理设备所用电极板都是平板形的也有很多优点，但是这种形状的电极板，没有最大程度利用箱体内的空间，不能有效提高电极板的有效面积，从而影响电化学反应效果，同时也存在着技术、经济效益和环境保护等问题，未满满足日益严格的环保要求，研发新技术势在必行，将废水回用，达到经济。环境效益相统一，将是今后废水处理技术的发展趋势。
发明内容
为解决上述技术问题，本发明的目的是提供具有成本低廉、不会造成二次污染、污水处理效率高以及污水处理效果好的一种波浪形电化学污水处理系统。
本发明的一种波浪形电化学污水处理系统，其特征在于：包括反应槽、电源以及设置在反应槽内的电极板，所述电极板呈波浪形，所述反应槽侧壁设置有进水管和出水管，所述出水管上安装有过滤网，所述进水管上设置有进水管调节阀，出水管上设置有出水管调节阀，反应槽底部设置有排泥管，所述进水管、出水管以及排泥管均与反应槽连通，所述电极板均呈波浪形，所述电极板包括至少3块阳极板以及至少3块阴极板，由阳极板构成的阳极为活性电极，所述电极板自上而下或自下而上的置于反应槽的内腔中，所述电源与电极板构成电解系统。
进一步的，所述阳极板由铝板或铁板构成。
进一步的，所述反应槽上设置有多个插槽，所述电极板与插槽可拆卸卡接。
进一步的，所述电源为高频直流开关电源，开关频率为95kHz。
借由上述方案，本发明至少具有以下优点：一、本发明通过改变电极板结构，将其有传统的平板形改为波浪形，提高反应槽内的利用率，提高电化学反应效果;二、本发明具有成本低廉，不会造成二次污染，污水处理效率高以及污水处理效果好的优点;三、控制简单易行，运行稳定，占地面积小便于管理，减少人为因素的影响;四：相比同体积的箱体内波浪形电化学处理效率提高约10%。

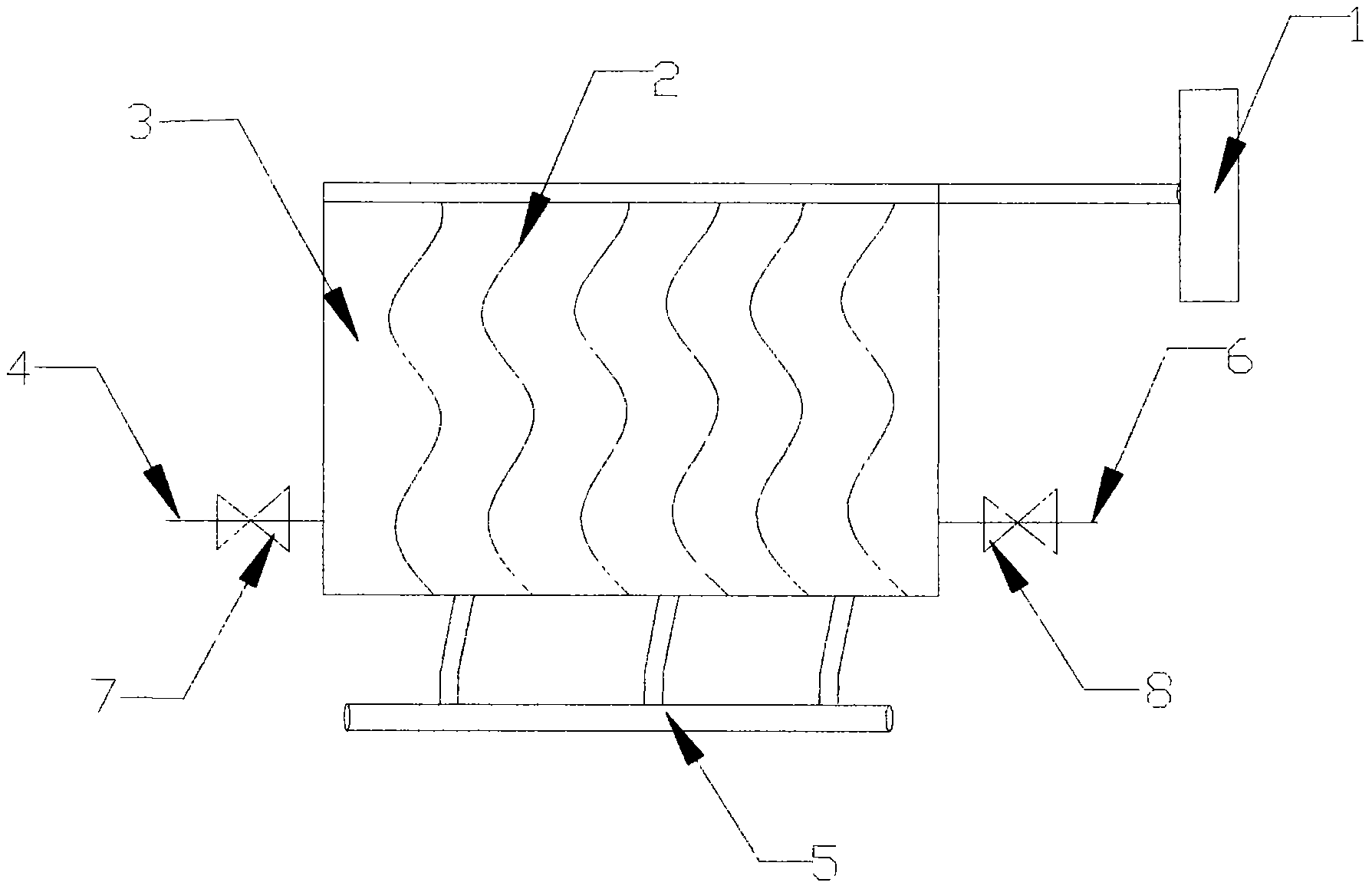

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。
