申请日2018.03.01
公开(公告)日2018.11.20
IPC分类号C02F9/14; C01B13/02
摘要
本实用新型公开了一种新型污水处理一体化设备，包括氧气缓冲室、过滤器和制氧器出口，所述污水处理机本体的侧壁设置有污水进口，且污水处理机本体的另一侧壁设置有处理水出口。本实用新型通过流量计检测流入污水处理机本体内的流速，防止流速过快而影响到污水的处理效果，通过制氧器得到氧气，再将氧气通入好氧室内，使好氧室的微生物利用氧化过程从而净化污水，通过全自动菌落计数仪，利用成像硬件用于获得清晰有效的菌落图像，以便使用者可以随时检测好氧室的菌落数量从而可以进一步了解污水的被微生物分解的进度，通过氧气浓度检测仪可以检测到厌氧室内的氧气含量，为厌氧生物提供一个好的酸化酸化环境。
权利要求书

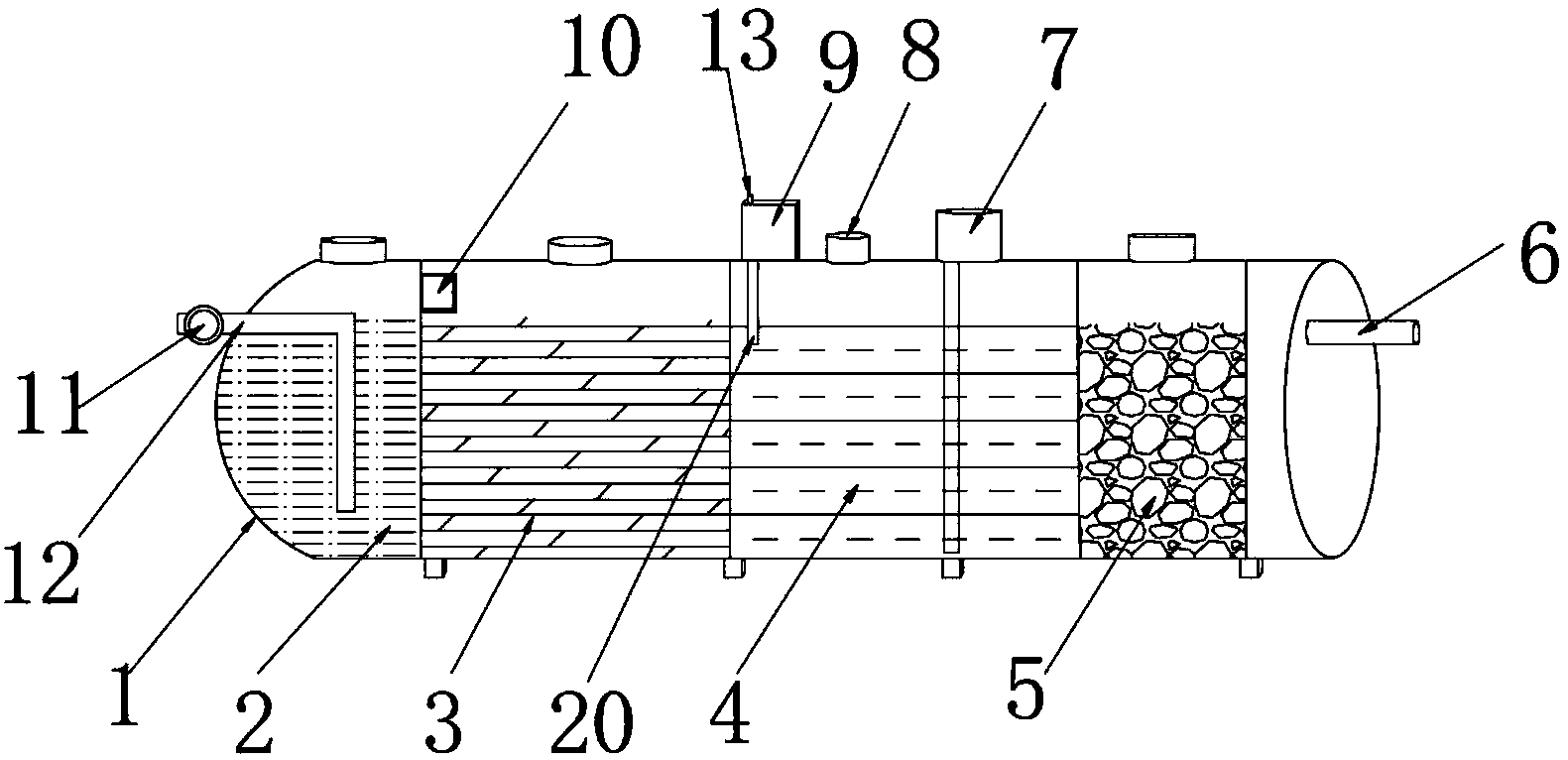

1.一种新型污水处理一体化设备，包括污水处理机本体(1)、集水室(2)、厌氧室(3)、好氧室(4)、沉淀室(5)、处理水出口(6)、全自动菌落计数仪(7)、通风口(8)、制氧器(9)、氧气浓度检测仪(10)、流量计(11)、污水进口(12)、制氧气器进口(13)、空气净化器(14)、空气缓冲室(15)、第一吸附塔(16)、第二吸附塔(17)、氧气缓冲室(18)、过滤器(19)和制氧器出口(20)，其特征在于，所述污水处理机本体(1)的侧壁设置有污水进口(12)，且污水处理机本体(1)的另一侧壁设置有处理水出口(6)，所述污水处理机本体(1)的内部设置有集水室(2)，所述集水室(2)的一侧设置有厌氧室(3)，所述厌氧室(3)的内壁一侧设置有氧气浓度检测仪(10)，且厌氧室(3)的一侧设置有好氧室(4)，所述好氧室(4)的上端设置有制氧器(9)，且好氧室(4)的一侧设置有沉淀室(5)，所述制氧器(9)的一侧设置有通风口(8)，所述通风口(8)的一侧设置有全自动菌落计数仪(7)，所述污水进口(12)的前表面嵌入设置有流量计(11)，所述制氧器(9)的上端设置有制氧气器进口(13)，所述制氧气器进口(13)的一侧设置有空气净化器(14)，所述空气净化器(14)的一侧设置有空气缓冲室(15)，所述空气缓冲室(15)的一侧设置有第一吸附塔(16)，所述第一吸附塔(16)的一侧设置有第二吸附塔(17)，所述第二吸附塔(17)的一侧设置有氧气缓冲室(18)，所述氧气缓冲室(18)的下方一侧设置有过滤器(19)，所述过滤器(19)的一侧设置有制氧器出口(20)。
2.根据权利要求1所述的一种新型污水处理一体化设备，其特征在于，所述集水室(2)、厌氧室(3)、好氧室(4)和沉淀室(5)之间设置有水管，且集水室(2)、厌氧室(3)、好氧室(4)和沉淀室(5)通过水管贯通连接。
3.根据权利要求1所述的一种新型污水处理一体化设备，其特征在于，所述制氧气器进口(13)的内部设置有风机。
4.根据权利要求1所述的一种新型污水 处理一体化设备，其特征在于，所述污水进口(12)的一侧设置有抽水泵。
5.根据权利要求1所述的一种新型污水处理一体化设备，其特征在于，所述污水处理机本体(1)的前表面嵌入设置有控制面板，所述全自动菌落计数仪(7)、制氧器(9)、氧气浓度检测仪(10)、流量计(11)、抽水泵和风机通过导线与控制面板电性连接。
6.根据权利要求1所述的一种新型污水处理一体化设备，其特征在于，所述全自动菌落计数仪(7)的底端设置有计数探针，计数探针伸入污水液面以下三分之二处。
说明书
一种新型污水处理一体化设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种新型污水处理一体化设备。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商，都属于发展较快，需求状况良好的行业，但是目前市场的污水处理设备没有设置全自动菌落计数仪，不能让使用者监测好氧室内的微生物的数量，没有设置有制氧器，不能为好氧室内的微生物提供充足的氧气，没有设置氧气浓度检测仪，不能对厌氧室的氧气含量进行检测，没有设置流量计，不能控制污水流入污水处理机本体内的流速。
实用新型内容
本实用新型的目的是为了解决上述背景技术提出的问题，而提出的一种新型污水处理一体化设备。
为了实现上述目的，本实用新型采用了如下技术方案：一种新型污水处理一体化设备，包括污水处理机本体、集水室、厌氧室、好氧室、沉淀室、处理水出口、全自动菌落计数仪、通风口、制氧器、氧气浓度检测仪、流量计、污水进口、制氧气器进口、空气净化器、空气缓冲室、第一吸附塔、第二吸附塔、氧气缓冲室、过滤器和制氧器出口，所述污水处理机本体的侧壁设置有污水进口，且污水处理机本体的另一侧壁设置有处理水出口，所述污水处理机本体的内部设置有集水室，所述集水室的一侧设置有厌氧室，所述厌氧室的内壁一侧设置有氧气浓度检测仪，且厌氧室的一侧设置有好氧室，所述好氧室的上端设置有制氧器，且好氧室的一侧设置有沉淀室，所述制氧器的一侧设置有通风口，所述通风口的一侧设置有全自动菌落计数仪，所述污水进口的前表面嵌入设置有流量计，所述制氧器的上端设置有制氧气器进口，所述制氧气器进口的一侧设置有空气净化器，所述空气净化器的一侧设置有空气缓冲室，所述空气缓冲室的一侧设置有第一吸附塔，所述第一吸附塔的一侧设置有第二吸附塔，所述第二吸附塔的一侧设置有氧气缓冲室，所述氧气缓冲室的下方一侧设置有过滤器，所述过滤器的一侧设置有制氧器出口。
优选的，所述集水室、厌氧室、好氧室和沉淀室之间设置有水管，且集水室、厌氧室、好氧室和沉淀室通过水管贯通连接。
优选的，所述制氧气器进口的内部设置有风机。
优选的，所述污水进口的一侧设置有抽水泵。
优选的，所述污水处理机本体的前表面嵌入设置有控制面板，所述全自动菌落计数仪、制氧器、氧气浓度检测仪、流量计、抽水泵和风机通过导线与控制面板电性连接。
优选的，所述全自动菌落计数仪的底端设置有计数探针，计数探针伸入污水液面以下三分之二处。
与现有技术相比，本实用新型提供了一种新型污水处理一体化设备，具备以下有益效果：
1、本实用新型通过流量计检测流入污水处理机本体内的流速，防止流速过快而影响到污水的处理效果。
2、本实用新型通过制氧器将空气中的氮气与氧气分离，从而得到氧气，再将氧气通入好氧室内，使好氧室的微生物利用氧化过程中产生的一些中间产物和呼吸作用释放的能量来合成细胞物质，从而净化污水。
3、本实用新型通过全自动菌落计数仪，利用成像硬件用于获得清晰有效的菌落图像，以便使用者可以随时检测好氧室的菌落数量从而可以进一步了解污水的被微生物分解的进度。
4、本实用新型通过氧气浓度检测仪可以检测到厌氧室内的氧气含量，当氧气含量过高时使用者可以从通风口向厌氧室内通入一氧化氮气体将厌氧室的氧气消耗，为厌氧生物提供一个好的酸化酸化环境。
