申请日2018.04.11
公开(公告)日2018.11.30
IPC分类号C02F11/12
摘要
本实用新型公开了一种低温热交换污泥干燥机，包括第一支撑块，所述第一支撑块的顶部开设有第一凹槽，第一凹槽内设有料箱，料箱的顶部固定安装有环形支撑块，料箱的底部固定安装有支撑板，支撑板的底部固定安装有与第一凹槽底部内壁固定连接的液压缸，第一支撑块的底部四角均固定安装有第二支撑块，第二支撑块的底部开设有第二凹槽，第二凹槽内转动安装有滚轮，料箱的顶部设有箱盖，箱盖的底部开设有环形凹槽，环形支撑块的顶部位于环形凹槽内，第一支撑块的一侧设有干燥主机本体，干燥主机本体与箱盖之间固定安装有导气钢管。本实用新型结构简单，操作方便，能够快速方便的将料箱在箱盖的底部进行拆装。
权利要求书

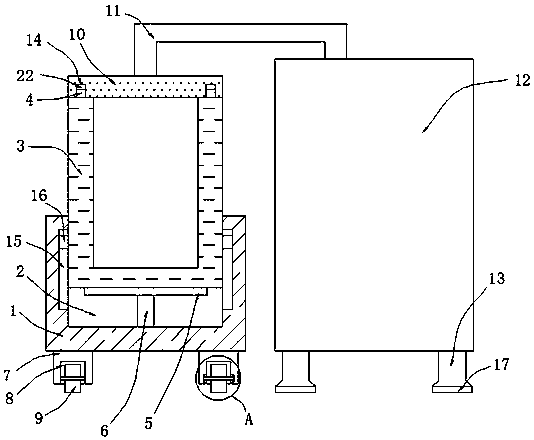

1.低温热交换污泥干燥机，包括第一支撑块(1)，其特征在于，所述第一支撑块(1)的顶部开设有第一凹槽(2)，第一凹槽(2)内设有料箱(3)，料箱(3)的顶部固定安装有环形支撑块(4)，料箱(3)的底部固定安装有支撑板(5)，支撑板(5)的底部固定安装有与第一凹槽(2)底部内壁固定连接的液压缸(6)，第一支撑块(1)的底部四角均固定安装有第二支撑块(7)，第二支撑块(7)的底部开设有第二凹槽(8)，第二凹槽(8)内转动安装有滚轮(9)，料箱(3)的顶部设有箱盖(10)，箱盖(10)的底部开设有环形凹槽(14)，环形支撑块(4)的顶部位于环形凹槽(14)内，第一支撑块(1)的一侧设有干燥主机本体(12)，干燥主机本体(12)与箱盖(10)之间固定安装有导气钢管(11)，干燥主机本体 (12)的底部四角上均固定安装有第三支撑块(13)。
2.根据权利要求1所述的低温热交换污泥干燥机，其特征在于，所述环形支撑块(4)的顶部固定安装有密封圈(22)，密封圈(22)的顶部与环形凹槽(14)的顶部相接触。
3.根据权利要求1所述的低温热交换污泥干燥机，其特征在于，所述第一凹槽(2)的两侧内壁上均开设有滑槽(15)，料箱(3)的两侧均固定安装有滑块(16)，滑块(16)与相对应的滑槽(15)的两侧内壁滑动连接。
4.根据权利要求1所述的低温热交换污泥干燥机，其特征在于，所述第二凹槽(8)的两侧内壁上均开设有安装槽(20)，第二凹槽(8)内设有圆轴(18)，圆轴(18)的两端均固定套设有轴承(19)，轴承(19)的外圈与相对应的安装槽(20)的内壁固定连接。
5.根据权利要求1所述的低温热交换污泥干燥机，其特征在于，所述滚轮(9)的一侧开设有通孔(21)，圆轴(18)贯穿通孔(21)并与通孔(21)的内壁固定连接。
6.根据权利要求1所述的低温热交换污泥干燥机，其特征在于，所述第三支撑块(13)的底部固定安装有防滑垫(17)。
说明书
低温热交换污泥干燥机
技术领域
本实用新型涉及干燥机技术领域，尤其涉及一种低温热交换污泥干燥机。
背景技术
一种利用热能降低物料水分的机械设备，用于对物体进行干燥操作，干燥机通过加热使物料中的湿分汽化逸出，以获得规定湿含量的固体物料，干燥的目的是为了物料使用或进一步加工的需要。
目前市场上的低温热交换污泥干燥机上的干燥主机和干燥台车之间不便于拆装，在对干燥台车进行拆卸和安装时，比较繁琐，且需要耗费大量体力，因此我们提出了低温热交换污泥干燥机用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的低温热交换污泥干燥机。
为了实现上述目的，本实用新型采用了如下技术方案：
低温热交换污泥干燥机，包括第一支撑块，所述第一支撑块的顶部开设有第一凹槽，第一凹槽内设有料箱，料箱的顶部固定安装有环形支撑块，料箱的底部固定安装有支撑板，支撑板的底部固定安装有与第一凹槽底部内壁固定连接的液压缸，第一支撑块的底部四角均固定安装有第二支撑块，第二支撑块的底部开设有第二凹槽，第二凹槽内转动安装有滚轮，料箱的顶部设有箱盖，箱盖的底部开设有环形凹槽，环形支撑块的顶部位于环形凹槽内，第一支撑块的一侧设有干燥主机本体，干燥主机本体与箱盖之间固定安装有导气钢管，干燥主机本体的底部四角上均固定安装有第三支撑块。
优选的，所述环形支撑块的顶部固定安装有密封圈，密封圈的顶部与环形凹槽的顶部相接触。
优选的，所述第一凹槽的两侧内壁上均开设有滑槽，料箱的两侧均固定安装有滑块，滑块与相对应的滑槽的两侧内壁滑动连接。
优选的，所述第二凹槽的两侧内壁上均开设有安装槽，第二凹槽内设有圆轴，圆轴的两端均固定套设有轴承，轴承的外圈与相对应的安装槽的内壁固定连接。
优选的，所述滚轮的一侧开设有通孔，圆轴贯穿通孔并与通孔的内壁固定连接。
优选的，所述第三支撑块的底部固定安装有防滑垫。
与现有技术相比，本实用新型的有益效果是：
通过第一支撑块、第一凹槽、料箱、环形支撑块、支撑板、液压缸、第二支撑块、第二凹槽、滚轮、箱盖、导气钢管、干燥主机本体、第三支撑块、环形凹槽、滑槽、滑块、防滑垫、圆轴、轴承、安装槽、通孔和密封圈相配合，液压缸带动支撑板运动，支撑板带动料箱运动，料箱带动滑块运动，料箱带动环形支撑块运动，环形支撑块带动密封圈运动，使料箱与箱盖脱离接触并位于箱盖的下方，就可对料箱进行移动，本实用新型结构简单，操作方便，能够快速方便的将料箱在箱盖的底部进行拆装。
