申请日2018.04.13
公开(公告)日2018.10.12
IPC分类号C02F1/28; B01F7/00; B01F15/02
摘要
本发明公开了一种生活污水处理装置，包括污水箱，所述污水箱中设有蓄水腔，所述蓄水腔左侧的所述污水箱中设有升降装置，所述蓄水腔上下端壁中对称设置有第一安装腔，所述第一安装腔可转动的设置有伸入所述蓄水腔中的第一转动轴，所述蓄水腔中的所述第一转动轴上固定设有多组第一搅拌臂，所述蓄水腔中位于上下两个所述第一转动轴之间左右延伸且可转动的设置有第二转动轴，所述第二转动轴上固定设有多组第二搅拌臂，所述蓄水腔右侧的所述污水箱中设有传动组件，所述第一安装腔中的所述第一转动轴上固定设有第一锥齿轮。
权利要求书
1.一种生活污水处理装置，包括污水箱，其特征在于：所述污水箱中设有蓄水腔，所述蓄水腔左侧的所述污水箱中设有升降装置，所述蓄水腔上下端壁中对称设置有第一安装腔，所述第一安装腔可转动的设置有伸入所述蓄水腔中的第一转动轴，所述蓄水腔中的所述第一转动轴上固定设有多组第一搅拌臂，所述蓄水腔中位于上下两个所述第一转动轴之间左右延伸且可转动的设置有第二转动轴，所述第二转动轴上固定设有多组第二搅拌臂，所述蓄水腔右侧的所述污水箱中设有传动组件，所述第一安装腔中的所述第一转动轴上固定设有第一锥齿轮，所述第一安装腔右侧内壁中转动安装有与所述第一锥齿轮相啮合的第二锥齿轮，所述第二锥齿轮右侧端面固定设有向右延伸的第三转动轴，所述升降装置包括设置于所述蓄水腔左侧的第二安装腔，所述第二安装腔底部可转动的安装有第三锥齿轮，所述第二转动轴左侧端伸入所述所述第二安装腔中且左侧末端固定安装有与所述第三锥齿轮相啮合的第四锥齿轮，所述第二安装腔左侧内壁上下延伸设置有升降槽，所述升降槽中滑动安装有滑动块，所述滑动块中设有螺纹孔，所述螺纹孔中螺纹配合安装有螺纹杆，所述螺纹杆顶部可转动的安装于所述升降槽内顶壁中，且底部与固定设置于所述升降槽内底壁中的第一电机动力连接，所述滑动块右侧端面内设有第二电机，所述第二电机右侧端面动力连接有与所述第三锥齿轮相啮合的第五锥齿轮，所述第二安装腔上方的所述污水箱中设有与所述蓄水腔相连通的进料槽，所述进料槽顶部贯穿所述污水箱顶部端面外，所述进料槽内底壁中可转动的设置有向上延伸的螺旋进料浆，所述螺旋进料浆底部贯穿所述进料槽内底壁且伸入所述第二安装腔中，所述第二安装腔中的所述螺旋进料浆底部固定设有与所述第五锥齿轮相配合的第六锥齿轮。
2.根据权利要求1所述的一种生活污水处理装置，其特征在于：所述传动组件包括设置于所述蓄水腔右侧的所述污水箱中且上下延伸设置的转动腔，上下两个所述第三转动轴以及所述第二转动轴右侧延伸端均伸入所述转动腔中且与所述转动腔右侧内壁转动配合连接，所述转动腔中的上下两个所述第三转动轴上分别固定安装有第一转动齿轮和第二转动齿轮，所述转动腔中的所述第二转动轴上固定安装有与所述第一转动齿轮相啮合的第三转动齿轮，所述第三转动齿轮与所述第二转动齿轮之间的所述转动腔中转动安装有分别与所述第三转动齿轮与所述第二转动齿轮相互啮合设置的第四转动齿轮。
3.根据权利要求1所述的一种生活污水处理装置，其特征在于：所述污水箱顶部端面固定设置有与所述进料槽连通的进料斗。
4.根据权利要求1所述的一种生活污水处理装置，其特征在于：所述污水箱顶部端面位于所述进料斗右侧设有与所述蓄水腔连通的污水管，所述污水管上设有第一电控阀。
5.根据权利要求1所述的一种生活污水处理装置，其特征在于：所述蓄水腔内底壁左侧设有连通外部的排水槽，所述排水槽中设有第二电控阀。
说明书
一种生活污水处理装置
技术领域
本发明涉及污水处理技术领域，具体地说是一种生活污水处理装置。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类。人类生活过程中产生的污水，是水体的主要污染源之一。在一些大型生活污水处理厂中常常在污水中添加吸附剂然后通过搅拌的方式对污水进行快速吸附处理，而传统中的污水处理装置，其搅拌方向单一，混合效果差，严重影响处理效果，同时传统中的污水处理装置在添加吸附剂时难度较大，且容易发生堵塞，存在较大弊端，需要改进。
发明内容
针对上述技术的不足，本发明提出了一种生活污水处理装置。
本发明装置的一种生活污水处理装置，包括污水箱，所述污水箱中设有蓄水腔，所述蓄水腔左侧的所述污水箱中设有升降装置，所述蓄水腔上下端壁中对称设置有第一安装腔，所述第一安装腔可转动的设置有伸入所述蓄水腔中的第一转动轴，所述蓄水腔中的所述第一转动轴上固定设有多组第一搅拌臂，所述蓄水腔中位于上下两个所述第一转动轴之间左右延伸且可转动的设置有第二转动轴，所述第二转动轴上固定设有多组第二搅拌臂，所述蓄水腔右侧的所述污水箱中设有传动组件，所述第一安装腔中的所述第一转动轴上固定设有第一锥齿轮，所述第一安装腔右侧内壁中转动安装有与所述第一锥齿轮相啮合的第二锥齿轮，所述第二锥齿轮右侧端面固定设有向右延伸的第三转动轴，所述升降装置包括设置于所述蓄水腔左侧的第二安装腔，所述第二安装腔底部可转动的安装有第三锥齿轮，所述第二转动轴左侧端伸入所述所述第二安装腔中且左侧末端固定安装有与所述第三锥齿轮相啮合的第四锥齿轮，所述第二安装腔左侧内壁上下延伸设置有升降槽，所述升降槽中滑动安装有滑动块，所述滑动块中设有螺纹孔，所述螺纹孔中螺纹配合安装有螺纹杆，所述螺纹杆顶部可转动的安装于所述升降槽内顶壁中，且底部与固定设置于所述升降槽内底壁中的第一电机动力连接，所述滑动块右侧端面内设有第二电机，所述第二电机右侧端面动力连接有与所述第三锥齿轮相啮合的第五锥齿轮，所述第二安装腔上方的所述污水箱中设有与所述蓄水腔相连通的进料槽，所述进料槽顶部贯穿所述污水箱顶部端面外，所述进料槽内底壁中可转动的设置有向上延伸的螺旋进料浆，所述螺旋进料浆底部贯穿所述进料槽内底壁且伸入所述第二安装腔中，所述第二安装腔中的所述螺旋进料浆底部固定设有与所述第五锥齿轮相配合的第六锥齿轮。

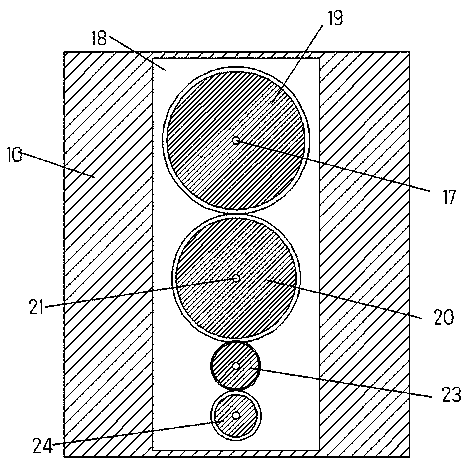

进一步的技术方案，所述传动组件包括设置于所述蓄水腔右侧的所述污水箱中且上下延伸设置的转动腔，上下两个所述第三转动轴以及所述第二转动轴右侧延伸端均伸入所述转动腔中且与所述转动腔右侧内壁转动配合连接，所述转动腔中的上下两个所述第三转动轴上分别固定安装有第一转动齿轮和第二转动齿轮，所述转动腔中的所述第二转动轴上固定安装有与所述第一转动齿轮相啮合的第三转动齿轮，所述第三转动齿轮与所述第二转动齿轮之间的所述转动腔中转动安装有分别与所述第三转动齿轮与所述第二转动齿轮相互啮合设置的第四转动齿轮。
进一步的技术方案，所述污水箱顶部端面固定设置有与所述进料槽连通的进料斗。
进一步的技术方案，所述污水箱顶部端面位于所述进料斗右侧设有与所述蓄水腔连通的污水管，所述污水管上设有第一电控阀。
进一步的技术方案，所述蓄水腔内底壁左侧设有连通外部的排水槽，所述排水槽中设有第二电控阀。
本发明的有益效果是：
本发明装置结构简单，使用简便，通过污水箱中设有蓄水腔，蓄水腔左侧的污水箱中设有升降装置，蓄水腔上下端壁中对称设置有第一安装腔，第一安装腔可转动的设置有伸入蓄水腔中的第一转动轴，蓄水腔中的第一转动轴上固定设有多组第一搅拌臂，蓄水腔中位于上下两个第一转动轴之间左右延伸且可转动的设置有第二转动轴，第二转动轴上固定设有多组第二搅拌臂，蓄水腔右侧的污水箱中设有传动组件，第一安装腔中的第一转动轴上固定设有第一锥齿轮，第一安装腔右侧内壁中转动安装有与第一锥齿轮相啮合的第二锥齿轮，第二锥齿轮右侧端面固定设有向右延伸的第三转动轴，升降装置包括设置于蓄水腔左侧的第二安装腔，第二安装腔底部可转动的安装有第三锥齿轮，第二转动轴左侧端伸入第二安装腔中且左侧末端固定安装有与第三锥齿轮相啮合的第四锥齿轮，第二安装腔左侧内壁上下延伸设置有升降槽，升降槽中滑动安装有滑动块，滑动块中设有螺纹孔，螺纹孔中螺纹配合安装有螺纹杆，螺纹杆顶部可转动的安装于升降槽内顶壁中，且底部与固定设置于升降槽内底壁中的第一电机动力连接，滑动块右侧端面内设有第二电机，第二电机右侧端面动力连接有与第三锥齿轮相啮合的第五锥齿轮，第二安装腔上方的污水箱中设有与蓄水腔相连通的进料槽，进料槽顶部贯穿污水箱顶部端面外，进料槽内底壁中可转动的设置有向上延伸的螺旋进料浆，螺旋进料浆底部贯穿进料槽内底壁且伸入第二安装腔中，第二安装腔中的螺旋进料浆底部固定设有与第五锥齿轮相配合的第六锥齿轮，从而可大大提高污水搅拌效率，同时可提高污水处理效果且进料操作简便，可防止发生堵塞，提高实用性。
