申请日2018.04.17
公开(公告)日2018.12.18
IPC分类号H02G15/18; H02G15/192; H02G1/14
摘要
本实用新型提出一种直埋电缆接头绝缘防水处理装置，其包括：弹性外套管，其具有主管部和端管部;对拉装置架，其由2块半管夹板构成，半管夹板中部具有弧形半管部，弧形半管部外壁上有2块夹板部和1块肋板部;装置架拉紧夹，其包括有拉索和2个中部铰连接的X形板夹，拉索铰连接X形板夹一端的连接头;2个对拉装置架安装于弹性外套管上、并通过4根限位螺杆和2个装置架拉紧夹对拉连接。又提出一种直埋电缆接头绝缘防水处理结构，该装置套于2根通过电缆接头压接连接的电缆上，电缆接头位于弹性外套管内中部;特别地，弹性外套管与电缆之间的间隙填充满有遇水膨胀止水胶。本实用新型防水效果好、绝缘性能稳定持久，能有效满足直埋电缆绝缘性能和防水性能要求。
权利要求书

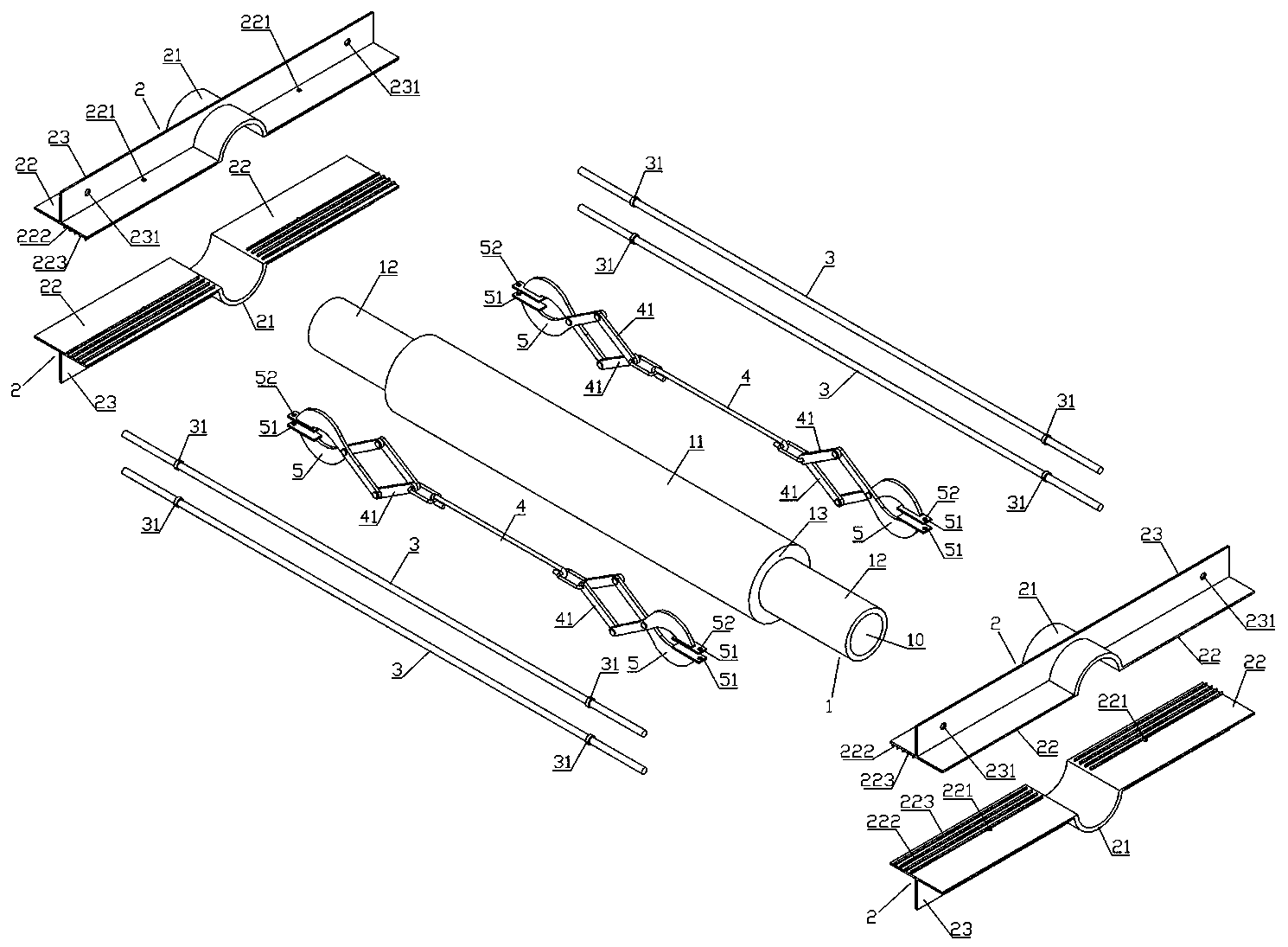

1.一种直埋电缆接头绝缘防水处理装置，其特征在于包括有弹性外套管(1)、对拉装置架、限位螺杆(3)和装置架拉紧夹;
所述弹性外套管(1)为中央具有通孔(10)的圆管状结构，弹性外套管(1)的中部具有主管部(11)、两端具有端管部(12)，所述端管部(12)靠近主管部(11)附近具有限位凸台(13);
所述对拉装置架由2块半管夹板(2)相对设置扣接构成，所述半管夹板(2)的中部具有横向设置的弧形半管部(21)，弧形半管部(21)的内直径与弹性外套管(1)的端管部(12)的外直径相当，弧形半管部(21)的端边外壁上对称连体直线连接有2块夹板部(22),1块肋板部(23)垂直连接于弧形半管部(21)的外壁和2块夹板部(22)上，夹板部(22)的中部附近具有夹板穿孔(221)，肋板部(23)的端部附近具有螺杆穿孔(231);
所述装置架拉紧夹包括有拉索(4)和2个X形板夹(5)，所述X形板夹(5)的中部铰连接，X形板夹(5)的一端为2个弧形爪并连接有2个端板(51)构成夹持头、另一端为连接头，端板(51)上具有连接穿孔(52)，拉索(4)的两端分别活动连接有2个连接板(41)、并通过连接板(41)的末端铰连接X形板夹(5)的连接头构成装置架拉紧夹;
2个对拉装置架对称分别安装于弹性外套管(1)的2个端管部(12)，对拉装置架的2块半管夹板(2)的弧形半管部(21)对扣于弹性外套管(1)的端管部(12)，2个对拉装置架通过4根限位螺杆(3)和2个装置架拉紧夹对拉连接，装置架拉紧夹的夹持头夹持于对拉装置架的2块半管夹板(2)的夹板部(22)上，并通过夹持头螺栓(9)穿过夹持头的连接穿孔(52)和对拉装置架的夹板穿孔(221)固定连接，限位螺杆(3)端穿过对拉装置架的肋板部(23)的螺杆穿孔(231)，限位螺杆(3)的两端具有螺纹并安装有限位螺母(31)。
2.根据权利要求1所述的直埋电缆接头绝缘防水处理装置，其特征在于：所述对拉装置架中2块半管夹板(2)之间的夹板部(22)上具有若干均匀分布的纵向条形齿(223)，相邻2个纵向条形齿(223)之间具有纵向槽(222)，1块半管夹板(2)的纵向条形齿(223)插于另1块半管夹板(2)的纵向槽(222)内，实现2块半管夹板(2)的预定位。
3.根据权利要求1或2所述的直埋电缆接头绝缘防水处理装置，其特征在于：所述弹性外套管(1)的主管部(11)的管壁加厚使端管部(12)靠近主管部(11)附近形成限位凸台(13)。
4.一种直埋电缆接头绝缘防水处理结构，其包括有2根电缆(6)和权利要求1或2所述的直埋电缆接头绝缘防水处理装置，直埋电缆接头绝缘防水处理装置通过弹性外套管(1)的通孔(10)套于电缆(6)上，2根电缆(6)的端部通过电缆接头(61)压接连接，使电缆接头(61)位于弹性外套管(1)内的中部;其特征在于：直埋电缆接头绝缘防水处理装置的弹性外套管(1)与电缆(6)之间的间隙填充满有遇水膨胀止水胶(7)。
5.根据权利要求4所述的直埋电缆接头绝缘防水处理结构，其特征在于：所述直埋电缆接头绝缘防水处理装置中，弹性外套管(1)的主管部(11)的管壁加厚使端管部(12)靠近主管部(11)附近形成限位凸台(13)。
说明书
一种直埋电缆接头绝缘防水处理装置及结构
技术领域
本实用新型涉及电缆铺设技术领域，具体是直埋电缆接头的绝缘防水处理装置及绝缘防水处理应用的结构。
背景技术
直埋电缆铺设时，由于电缆常期带电，连接2根电缆的中间接头通常需要进行绝缘防水处理，现有的方法是将2根埋地电缆通过中间接头压接连接后，中间接头及其附近采用环氧树脂包扎，这种处理方式的绝缘防水效果有限，需要配置高质量的中间接头，以及需要确保电缆铺埋的土壤干燥、不易渗水，以避免因防水未处理好而导致电缆缘性能降低发生击穿，但是这种方式对铺设环境及相关配件的要求较高，存在铺设成本高、质量有限的缺点，因此有必要改进。
发明内容
本实用新型的目的是提出一种直埋电缆接头绝缘防水处理装置，其具有结构简单、易于制造、便于组装的特点;又提出一种采用该装置的直埋电缆接头绝缘防水处理方法，具有防水效果好、绝缘性能稳定持久的特点，能有效满足直埋电缆绝缘性能和防水性能的要求，能确保直埋电缆长期稳定、安全、正常的通电运行。
本实用新型的目的可通过以下技术方案实现：
一种直埋电缆接头绝缘防水处理装置，其包括有弹性外套管、对拉装置架、限位螺杆和装置架拉紧夹。
所述弹性外套管为中央具有通孔的圆管状结构，弹性外套管的中部具有主管部、两端具有端管部，所述端管部靠近主管部附近具有限位凸台。
所述对拉装置架由2块半管夹板相对设置扣接构成，所述半管夹板的中部具有横向设置的弧形半管部，弧形半管部的内直径与弹性外套管的端管部的外直径相当，弧形半管部的端边外壁上对称连体直线连接有2块夹板部,1块肋板部垂直连接于弧形半管部的外壁和2块夹板部上，夹板部的中部附近具有夹板穿孔，肋板部的端部附近具有螺杆穿孔。
所述装置架拉紧夹包括有拉索和2个X形板夹，所述X形板夹的中部铰连接，X形板夹的一端为2个弧形爪并连接有2个端板构成夹持头、另一端为连接头，端板上具有连接穿孔，拉索的两端分别活动连接有2个连接板、并通过连接板的末端铰连接X形板夹的连接头构成装置架拉紧夹。
2个对拉装置架对称分别安装于弹性外套管的2个端管部，对拉装置架的2块半管夹板的弧形半管部对扣于弹性外套管的端管部，2个对拉装置架通过4根限位螺杆和2个装置架拉紧夹对拉连接，装置架拉紧夹的夹持头夹持于对拉装置架的2块半管夹板的夹板部上，并通过夹持头螺栓穿过夹持头的连接穿孔和对拉装置架的夹板穿孔固定连接，限位螺杆端穿过对拉装置架的肋板部的螺杆穿孔，限位螺杆的两端具有螺纹并安装有限位螺母。
优化方案，本实用新型的对拉装置架中2块半管夹板之间的夹板部上具有若干均匀分布的纵向条形齿，相邻2个纵向条形齿之间具有纵向槽，1块半管夹板的纵向条形齿插于另1块半管夹板的纵向槽内，实现2块半管夹板的预定位。
优化方案，本实用新型中所述弹性外套管的主管部的管壁加厚使端管部靠近主管部附近形成限位凸台。
又提出一种直埋电缆接头绝缘防水处理结构，其包括有2根电缆和上述直埋电缆接头绝缘防水处理装置，直埋电缆接头绝缘防水处理装置通过弹性外套管的通孔套于电缆上，2根电缆的端部通过电缆接头压接连接，使电缆接头位于弹性外套管内的中部;直埋电缆接头绝缘防水处理装置的弹性外套管与电缆之间的间隙填充满有遇水膨胀止水胶。
采用本实用新型的直埋电缆接头绝缘防水处理装置对直埋电缆接头进行绝缘防水处理，具体包括以下步骤。
步骤1，将2根电缆待连接的端部清洁后，将其中1根电缆穿过上述的直埋电缆接头绝缘防水处理装置中的弹性外套管的通孔，然后按现有技术将2根电缆的端部通过电缆接头压接连接，之后移动弹性外套管至压接好的电缆接头上，使电缆接头位于弹性外套管内的中部;
弹性外套管的两端放置有2个对拉装置架，2个对拉装置架之间安装有4根设有限位螺母的限位螺杆和2个装置架拉紧夹，装置架拉紧夹中拉索处于放松状态，夹持头螺栓处于未完全拧紧状态，使对拉装置架活动套于弹性外套管的端管部上。
步骤2，步骤1完成之后，初拧限位螺杆上的限位螺母，通过限位螺母撑开2个对拉装置架的间距，至装置架拉紧夹的拉索拉伸，拉索尽量拉伸成接近直线但是不拉紧，然后，初拧装置架拉紧夹的夹持头螺栓，使对拉装置架的2个弧形半管部轻压弹性外套管的端管部。
步骤3，向步骤2的弹性外套管内注入遇水膨胀止水胶，使遇水膨胀止水胶填充满电缆与弹性外套管之间的间隙。
步骤4，步骤3完成后，旋拧限位螺杆上的限位螺母继续撑开2个对拉装置架的间距，直至装置架拉紧夹的拉索拉伸成直线，然后，旋拧装置架拉紧夹的夹持头螺栓，使对拉装置架的弧形半管部紧压弹性外套管的端管部。
步骤5，最后，在弹性外套管的主管部的外壁包裹上铁皮，完成电缆接头的绝缘防水处理。
本实用新型的直埋电缆接头绝缘防水处理装置由弹性外套管套于直埋电缆上、将2根直埋电缆的中间接头包覆，弹性外套管具有一定的弹性形变能力，可以采用弹性变形能力较强的材料如橡胶制成，施工后弹性外套管与电缆之间填充满有由遇水膨胀止水胶硬化成的橡胶弹性体，2块对拉装置架使弹性外套管定位套于电缆上，确保弹性外套管与电缆之间具有稳定的止水胶填充间隙，同时，由于装置架拉紧夹上可转动的X形板夹、以及X形板夹与拉索可转动连接，使得装置架拉紧夹具有一定的延展性，配合限位螺杆上限位螺母的限位作用，弹性外套管具备了向轴向外侧延展的性能，在橡胶弹性体遇水膨胀后，弹性外套管随橡胶弹性体向外膨胀，有效避免了橡胶弹性体膨胀引起的胀裂、破损。
本实用新型具有以下突出的实质性特点和显著的进步。
1、本实用新型中，在弹性外套管与电缆之间填充满有由遇水膨胀止水胶硬化成的橡胶弹性体，橡胶弹性体遇水后会体积膨胀，填充满电缆与弹性外套管的间隙，发挥良好的密封、止水效果，起到阻止地下水经电缆与弹性外套管的间隙渗入电缆接头内的作用，具有防水效果好、绝缘性能稳定的特点，能有效满足直埋电缆绝缘性能和防水性能的要求。
2、本实用新型中，定位弹性外套管的2个对拉装置架通过限位螺母和装置架拉紧夹实现了向弹性外套管轴向外侧的延展性，使得弹性外套管可随橡胶弹性体向外膨胀，有效避免了体积增大的橡胶弹性体胀裂损坏弹性外套管，有效确保了弹性外套管的长久使用，通过经久耐用的弹性外套管实现了对电缆接头的长久保护，确保了直埋电缆长期稳定、安全、正常的通电运行。
