申请日2018.05.24
公开(公告)日2018.09.28
IPC分类号B01D35/02; B01D35/16; B01D29/11; B01D29/94; C02F1/00
摘要
本发明提供了一种市政污水处理用防堵连接管道，包括固定管和连接管，固定管的内侧中部设置有过滤板，且过滤板设置呈“椭圆”性质，并旋转四十五度，过滤板的内侧镶嵌有拦截柱，拦截柱的上端设置有连接柱，连接柱的上端焊接有固定柱，固定柱的上端设置有旋转轴承，连接柱的下端设置有圆柱，连接管的内侧设置有过滤网，且过滤网通过连接板与连接管固定。设置拦截柱，能够使垃圾被拦截柱进行拦截，而拦截柱通s过旋转轴承的旋转，将垃圾送入连接管，从而防止固定管堵塞，设置过滤网，能够使拦截柱拦截的垃圾，被工作人员及时清理，防止垃圾堵塞连接管，适用于污水处理领域，具有良好的发展前景。
翻译权利要求书

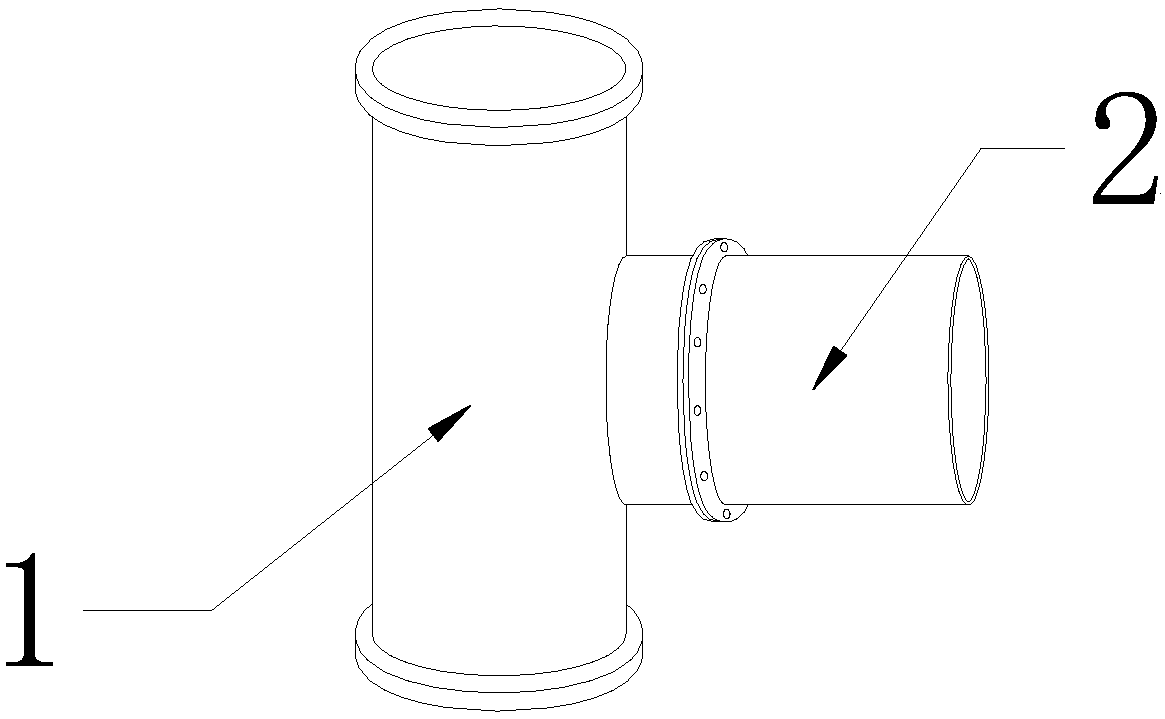

1.一种市政污水处理用防堵连接管道，包括固定管(1)和连接管(2)，其特征在于：所述固定管(1)的内侧中部设置有过滤板(3)，且过滤板(3)设置呈“椭圆”性质，并旋转四十五度，所述过滤板(3)的内侧镶嵌有拦截柱(4)，所述拦截柱(4)的上端设置有连接柱(5)，所述连接柱(5)的上端焊接有固定柱(6)，所述固定柱(6)的上端设置有旋转轴承(7)，所述连接柱(5)的下端设置有圆柱(8)，所述圆柱(8)的下端设置有连接条(9)，所述连接管(2)的内侧一端镶嵌有连接板(12)，所述连接管(2)的内侧设置有过滤网(13)，且过滤网(13)通过连接板(12)与连接管(2)固定，所述连接条(9)的上端中部嵌入有凹槽(10)，所述凹槽(10)的内侧设置有封闭环(11)。
2.根据权利要求1所述的一种市政污水处理用防堵连接管道，其特征在于：所述圆柱(8)的上端和下端均设置有固定柱(6)和旋转轴承(7)。
3.根据权利要求1所述的一种市政污水处理用防堵连接管道，其特征在于：所述连接条(9)的下端设置有固定柱(6)和旋转轴承(7)。
4.根据权利要求1所述的一种市政污水处理用防堵连接管道，其特征在于：所述拦截柱(4)通过固定柱(6)和旋转轴承(7)均有分布在过滤板(3)的内侧。
5.根据权利要求1所述的一种市政污水处理用防堵连接管道，其特征在于：所述过滤网(13)设置的孔径小于五厘米。
6.根据权利要求1所述的一种市政污水处理用防堵连接管道，其特征在于：所述连接板(12)设置有六块，且连接板(12)与过滤网(13)固定连接。
说明书
一种市政污水处理用防堵连接管道
技术领域
本发明涉及污水处理技术领域，具体为一种连接管道。
背景技术
污水处理是指污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，而污水通常需要使用管道进行输送，且在输送的过程中，污水携带的垃圾会堵塞管道。
现有的连接管道只能够将污水进行导流，使污水按照管道铺设的方向进行流动，并不能够防止污水中携带的垃圾将管道堵塞，导致连接管道不能够继续导流污水，使得现有的连接管道得不到广泛的使用及认可。
发明内容
本发明的目的旨在于解决现在连接管道不能够有效的防止管道堵塞的技术问题，提供一种市政污水处理用防堵连接管道，通过设置拦截柱部件，能够有效的拦截垃圾，防止垃圾堵塞管道，具有广泛的实用性，以解决上述背景技术中提出的现有的连接管道只能够将污水进行导流，，并不能够防止污水中携带的垃圾将管道堵塞的问题。
为实现上述目的，本发明提供如下技术方案：一种市政污水处理用防堵连接管道，包括固定管和连接管，所述固定管的内侧中部设置有过滤板，且过滤板设置呈“椭圆”性质，并旋转四十五度，所述过滤板的内侧镶嵌有拦截柱，所述拦截柱的上端设置有连接柱，所述连接柱的上端焊接有固定柱，所述固定柱的上端设置有旋转轴承，所述连接柱的下端设置有圆柱，所述圆柱的下端设置有连接条，所述连接管的内侧一端镶嵌有连接板，所述连接管的内侧设置有过滤网，且过滤网通过连接板与连接管固定，所述连接条的上端中部嵌入有凹槽，所述凹槽的内侧设置有封闭环。
优选的，所述圆柱的上端和下端均设置有固定柱和旋转轴承。
优选的，所述连接条的下端设置有固定柱和旋转轴承。
优选的，所述拦截柱通过固定柱和旋转轴承均有分布在过滤板的内侧。
优选的，所述过滤网设置的孔径小于五厘米。
优选的，所述连接板设置有六块，且连接板与过滤网固定连接。
本发明的旨在于解决不能够有效的防止管道堵塞的技术问题，提供一种市政污水处理用防堵连接管道，该装置中通过设置拦截柱，能够使垃圾被拦截柱进行拦截，而拦截柱通过旋转轴承的旋转，将垃圾送入连接管，从而防止固定管堵塞，设置过滤网，能够使拦截柱拦截的垃圾，被工作人员及时清理，防止垃圾堵塞连接管。
