申请日2018.03.19
公开(公告)日2018.11.16
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水杂质过滤处理装置及其连接管道，包括压差控制开关和二级过滤单元，保护壳体外围底部安装有入水口管道，入水口管道上部安装有控制管路和压差控制开关，出水口管道上部安装有电磁阀和排污阀，保护壳体顶部设置有动力装置支撑架，动力装置支撑架上部安装有减速器和低速电力马达，保护壳体内部底部安装有一级粗滤网组件，一级粗滤网组件上部安装有旋转扇叶，中心旋转轴上安装有清洗组件，二级过滤单元内部设置有生物质填充物，生物质填充物内安装有通气管道。有益效果：可以实现大型颗粒，杂物等的过滤，采用一、二级过滤，大大提高了整体的过滤效率，另外，在二级过滤单元中增长了通气管道的长度，可以使生物质持续获得足够的氧气，利于推广使用。
权利要求书

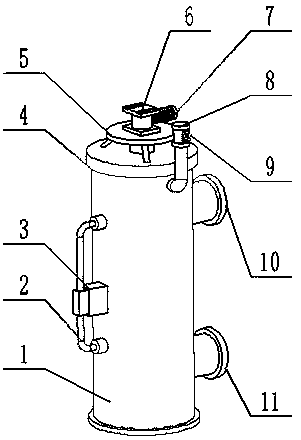

1.一种污水杂质过滤处理装置及其连接管道，包括压差控制开关、电磁阀、清洗组件和二级过滤单元，其特征在于：保护壳体外围底部安装有入水口管道，所述入水口管道上部安装有控制管路，所述控制管路上安装有所述压差控制开关，所述控制管路上部安装有出水口管道，所述出水口管道上部安装有所述电磁阀，所述电磁阀上安装有排污阀，所述保护壳体顶部设置有上壳体，所述上壳体上部安装有动力装置支撑架，所述动力装置支撑架上部安装有减速器，所述减速器旁安装有低速电力马达，所述保护壳体内部底部安装有一级粗滤网组件，所述一级粗滤网组件上部安装有旋转扇叶，所述旋转扇叶中轴线处安装有中心旋转轴，所述中心旋转轴上安装有所述清洗组件，所述一级粗滤网组件上部安装有所述二级过滤单元，所述二级过滤单元内部设置有生物质填充物，所述生物质填充物内安装有通气管道。
2.根据权利要求1所述的一种污水杂质过滤处理装置及其连接管道，其特征在于：所述保护壳体外围通过焊接连接所述入水口管道和所述出水口管道，所述控制管路通过螺栓固定在所述保护壳体上。
3.根据权利要求1所述的一种污水杂质过滤处理装置及其连接管道，其特征在于：所述排污阀通过法兰与所述保护壳体外延出的管道相连，所述电磁阀通过螺栓与所述排污阀安装在一起。
4.根据权利要求1所述的一种污水杂质过滤处理装置及其连接管道，其特征在于：所述减速器与所述动力装置支撑架通过螺栓固定连接，所述减速器与所述低速电力马达通过联轴器相连。
5.根据权利要求1所述的一种污水杂质过滤处理装置及其连接管道，其特征在于：所述一级粗滤网组件与所述二级过滤单元通过卡槽固定在所述保护壳体内部，所述二级过滤单元通过固定件固定所述生物质填充物。
说明书
一种污水杂质过滤处理装置及其连接管道
技术领域
本实用新型涉及污水 处理设备领域，具体为一种污水杂质过滤处理装置及其连接管道。
背景技术
环境污染问题已经影响到了每个人的日常生活与身体健康，环境污染的治理也越来越被更多人认可，其中一种重要的方面就是污水处理。污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水废水处理的一种重要形式就是过滤，过滤是使污水通过颗粒滤料或其它多孔介质，利用机械筛滤作用、沉淀作用和接触絮凝作用截留水中的悬浮杂质，从而改善水质的方法。然而现有的污水处理设备普遍存在着过滤效果不强，效率偏低等问题，这些方面均需要不断改进，需要在细节方面进行优化，从而更好的满足环境排放要求。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种污水杂质过滤处理装置及其连接管道。
为实现上述目的，本实用新型提供如下技术方案：
一种污水杂质过滤处理装置及其连接管道，包括压差控制开关、电磁阀、清洗组件和二级过滤单元，保护壳体外围底部安装有入水口管道，所述入水口管道上部安装有控制管路，所述控制管路上安装有所述压差控制开关，所述控制管路上部安装有出水口管道，所述出水口管道上部安装有所述电磁阀，所述电磁阀上安装有排污阀，所述保护壳体顶部设置有动力装置支撑架，所述动力装置支撑架上部安装有减速器，所述减速器旁安装有低速电力马达，所述保护壳体内部底部安装有一级粗滤网组件，所述一级粗滤网组件上部安装有旋转扇叶，所述旋转扇叶中轴线处安装有中心旋转轴，所述中心旋转轴上安装有所述清洗组件，所述一级粗滤网组件上部安装有所述二级过滤单元，所述二级过滤单元内部设置有生物质填充物，所述生物质填充物内安装有通气管道。
优选的，所述保护壳体外围通过焊接连接所述入水口管道和所述出水口管道，所述控制管路通过螺栓固定在所述保护壳体上。
优选的，所述排污阀通过法兰与所述保护壳体外延出的管道相连，所述电磁阀通过螺栓与所述排污阀安装在一起。
优选的，所述减速器与所述动力装置支撑架通过螺栓固定连接，所述减速器与所述低速电力马达通过联轴器相连。
优选的，所述一级粗滤网组件与所述二级过滤单元通过卡槽固定在所述保护壳体内部，所述二级过滤单元通过固定件固定所述生物质填充物。
与现有技术相比，本实用新型的有益效果是：该污水处理过滤装置，可以实现大型颗粒，杂物等的过滤，采用一、二级过滤，可反复对污水进行过滤，大大提高了整体的过滤效率，另外，在二级过滤单元中增长了通气管道的长度，可以使生物质持续获得足够的氧气，避免由于距离通气管道较远的生物质无法获得氧气，使效率降低，利于推广使用。
