申请日2018.04.17
公开(公告)日2018.12.14
IPC分类号C02F11/02
摘要
本实用新型公开了一种污泥生物干化装置，包括底座，所述底座的底部内部上压接有第一弹簧，第一弹簧的顶部安装有调节板，底座的一侧设有转轴，调节板远离第一弹簧的一端固定于转轴上，抛料箱内铰接有多组均匀排列的导向板，导向板的底部铰接有导向槽，第二弹簧竖直放置，且第二弹簧的底部固定于抛料箱的底部内壁上，抛料箱的内部侧壁上滑动连接有导向块，导向块的两侧设有支撑板，支撑板均通过螺钉固定安装于抛料箱的内壁，抛料箱的顶部设有接引槽，本实用新型保证了混合物料分配的均匀，并且能够反复使用，具有实用性。
权利要求书

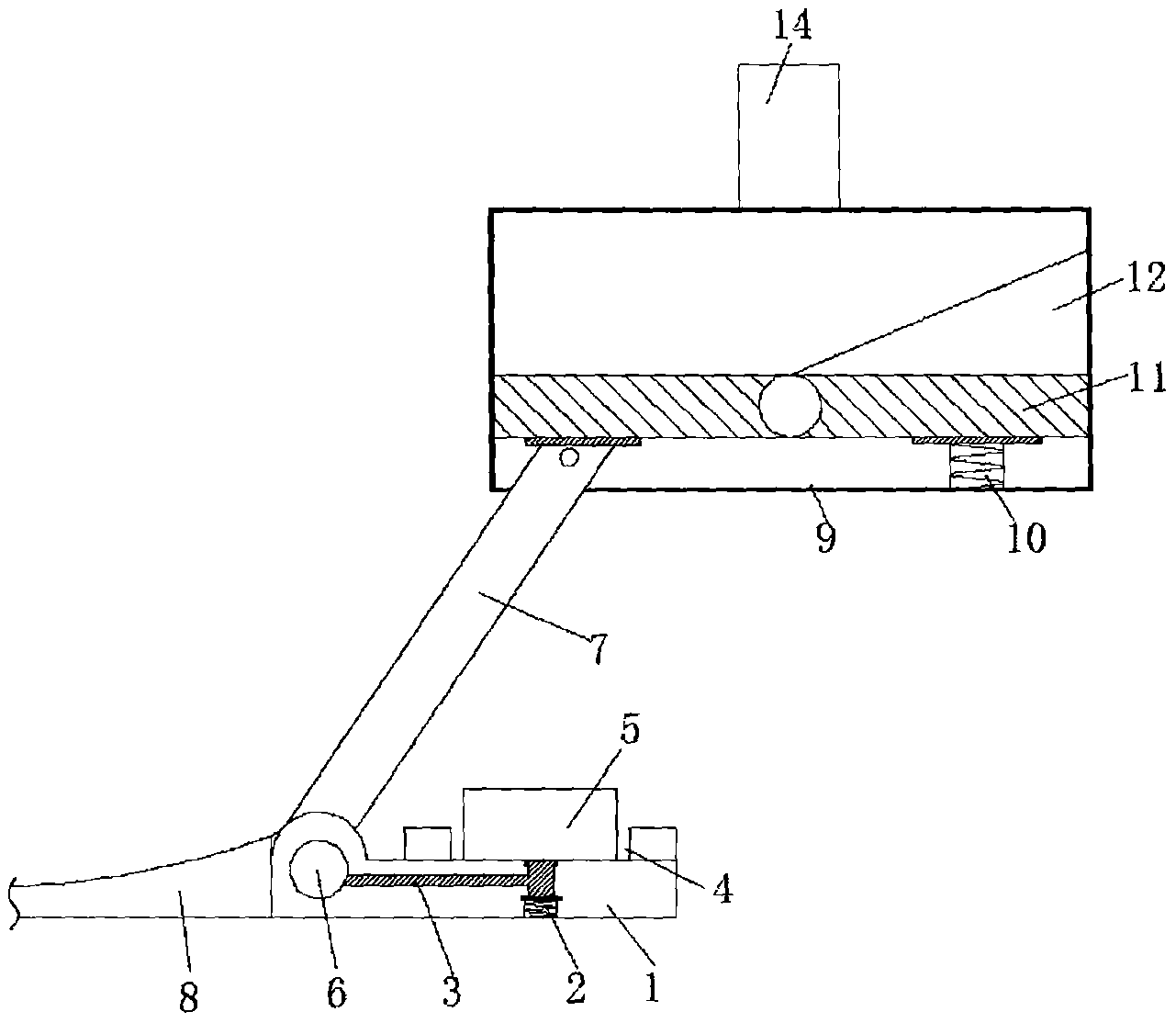

1.一种污泥生物干化装置，包括底座(1)，其特征在于，所述底座(1)的底部内部上压接有第一弹簧(2)，第一弹簧(2)的顶部安装有调节板(3)，底座(1)的一侧设有转轴(6)，调节板(3)远离第一弹簧(2)的一端固定于转轴(6)上，转轴(6)上套接有导向槽(7)，导向槽(7)远离底座(1)的一端固定安装于抛料箱(9)的内部，底座(1)的一侧设有发酵槽(8)，抛料箱(9)内铰接有多组均匀排列的导向板(11)，导向板(11)的底部铰接有导向槽(7)，导向板(11)的底部安装有第二弹簧(10)，且导向板(11)的底部安装有第二弹簧(10)，第二弹簧(10)竖直放置，且第二弹簧(10)的底部固定于抛料箱(9)的底部内壁上，抛料箱(9)的内部侧壁上滑动连接有导向块(12)，导向块(12)的两侧设有支撑板(13)，支撑板(13)均通过螺钉固定安装于抛料箱(9)的内壁，抛料箱(9)的顶部设有接引槽(14)。
2.根据权利要求1所述的一种污泥生物干化装置，其特征在于，所述底座(1)的顶部开设有限位槽(4)，限位槽(4)内放置有滑块(5)，限位槽(4)内开设有长直的通孔，调节板(3)穿过通孔，且调节板(3)通过螺钉固定安装于滑块(5)的底部。
3.根据权利要求1所述的一种污泥生物干化装置，其特征在于，所述调节板(3)的一端套接于转轴(6)上，且调节板(3)的旋转中心与转轴(6)的旋转中心位于同一条直线上。
4.根据权利要求1所述的一种污泥生物干化装置，其特征在于，所述导向板(11)通过铰链安装于支撑板(13)的内侧，导向板(11)横贯于抛料箱(9)的内部，且铰链位于导向板(11)的中心线上。
5.根据权利要求1所述的一种污泥生物干化装置，其特征在于，所述导向槽(7)与第二弹簧(10)分别安装于导向板(11)的两侧，且导向板(11)上放置有导向块(12)，并且导向块(12)与第二弹簧(10)位于导向板(11)的同一侧。
6.根据权利要求1或2所述的一种污泥生物干化装置，其特征在于，所述滑块(5)的顶部铰接有第一连杆(15)，第一连杆(15)远离滑块(5)的一端铰接有第二连杆(16)，第二连杆(16)的另一端通过转连接于电机(17)的输出端。
说明书
一种污泥生物干化装置
技术领域
本实用新型涉及污泥生物干化技术领域，尤其涉及一种污泥生物干化装置。
背景技术
污泥生物干化技术作为大规模污泥处理处置的有效手段，在国内外多地已有广泛应用，传统污泥好氧发酵，一般需要添加高碳氮比的辅料及返混料，以调整最适C/N比促进生物发酵，对于生物干化辅料的添加还可以减小污泥比重、增加堆体孔隙率，加快水分蒸发，促进干化进程。
在污泥生物干化的过程中，混料机完成混料过程后，需要将混合物料运输至分料器，再由分料器均匀分配至各个发酵槽，进行后续的工艺步骤，然而，现有的分料器在物料分配的过程中，并不能实现平均分配，对此，需要改进。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污泥生物干化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污泥生物干化装置，包括底座，所述底座的底部内部上压接有第一弹簧，第一弹簧的顶部安装有调节板，底座的一侧设有转轴，调节板远离第一弹簧的一端固定于转轴上，转轴上套接有导向槽，导向槽远离底座的一端固定安装于抛料箱的内部，底座的一侧设有发酵槽，抛料箱内铰接有多组均匀排列的导向板，导向板的底部铰接有导向槽，导向板的底部安装有第二弹簧，且导向板的底部安装有第二弹簧，第二弹簧竖直放置，且第二弹簧的底部固定于抛料箱的底部内壁上，抛料箱的内部侧壁上滑动连接有导向块，导向块的两侧设有支撑板，支撑板均通过螺钉固定安装于抛料箱的内壁，抛料箱的顶部设有接引槽。
优选的，所述底座的顶部开设有限位槽，限位槽内放置有滑块，限位槽内开设有长直的通孔，调节板穿过通孔，且调节板通过螺钉固定安装于滑块的底部。
优选的，所述调节板的一端套接于转轴上，且调节板的旋转中心与转轴的旋转中心位于同一条直线上。
优选的，所述导向板通过铰链安装于支撑板的内侧，导向板横贯于抛料箱的内部，且铰链位于导向板的中心线上。
优选的，所述导向槽与第二弹簧分别安装于导向板的两侧，且导向板上放置有导向块，并且导向块与第二弹簧位于导向板的同一侧。
优选的，所述滑块的顶部铰接有第一连杆，第一连杆远离滑块的一端铰接有第二连杆，第二连杆的另一端通过转连接于电机的输出端。
本实用新型的有益效果是;
1、电机转动，将保证滑块在限位槽上往复周期性的运动，在运动过程中，会通过调节板压动第一弹簧，使得调节板带动转轴转动，进而确保导向槽绕转轴转动，从而，导向板转动，并打开，确保混合物料开设沿导向槽输送至发酵槽中。
2、滑块在移动的过程中，通过第一弹簧和第二弹簧可以保证装置的周期性以及还原性，并且周期性的缘故，进一步的保证在物料充足的情况下，物料的分配至发酵槽中的量是均匀的，本装置保证了混合物料分配的均匀，并且能够反复使用，具有实用性。
