申请日2018.04.17
公开(公告)日2018.12.07
IPC分类号C02F9/14
摘要
本实用新型涉及污水净化技术领域，具体涉及一种便携式农村污水处理装置，包括厌氧腔、好氧腔、沉淀腔、进水口、过滤室、收集盘、第一电磁阀、第一抽水泵、第一管道、曝气装置、纱布袋、好氧生物填料、第二电磁阀、第二抽水泵、第二管道、出水口、水龙头、底座、滚轮、接线插座、第一定时开关、第二定时开关和孔洞，本实用新型的占地面积小，其中滚轮的设计使其搬运更加方便;另外本实用新型的定时开关和电磁阀的使用，使其能够按照预先设定自动进行污水处理，提高了本实用新型的智能化程度且使用的电子元件数量不多且成本低廉，经济实用，解决了解决现有技术中污水处理装置占地面积大、成本高的问题。
权利要求书
1.一种便携式农村污水处理装置，其特征在于：包括厌氧腔(1)、好氧腔(2)、沉淀腔(3)、进水口(4)、过滤室(5)、收集盘(6)、第一电磁阀(7)、第一抽水泵(8)、第一管道(9)、曝气装置(10)、纱布袋(11)、好氧生物填料(12)、第二电磁阀(13)、第二抽水泵(14)、第二管道(15)、出水口(16)、水龙头(17)、底座(18)、滚轮(19)、接线插座(20)、第一定时开关(21)、第二定时开关(22)和孔洞(23)，所述底座(18)的顶部从左往右依次设有厌氧腔(1)、好氧腔(2)和沉淀腔(3)，所述厌氧腔(1)的内腔中间设有过滤室(5)，所述厌氧腔(1)的左侧顶部设有进水口(4)，所述厌氧腔(1)的右侧底部设有第一电磁阀(7)，所述第一电磁阀(7)的右侧设有第一抽水泵(8)，其中厌氧腔(1)的右侧底部、第一电磁阀(7)、第一抽水泵(8)与好氧腔(2)的左侧顶部通过第一管道(9)固定连接，所述好氧腔(2)的内腔底部水平设有曝气装置(10)，所述曝气装置(10)的顶部设有纱布袋(11)，所述纱布袋(11)的内腔填充有好氧生物填料(12)，所述好氧腔(2)的右侧底部设有第二电磁阀(13)，所述第二电磁阀(13)的右侧设有第二抽水泵(14)，其中好氧腔(2)的右侧底部、第二电磁阀(13)、第二抽水泵(14)和沉淀腔(3)的左侧顶部通过第二管道(15)固定连接，所述厌氧腔(1)和沉淀腔(3)的内腔底部均水平设有收集盘(6)，所述沉淀腔(3)的右侧底部设有出水口(16)，所述出水口(16)的外侧设有水龙头(17)，所述底座(18)的底部四角均设有滚轮(19)，所述底座(18)的左侧侧壁设有接线插座(20)，所述底座(18)的前侧表面镶嵌有第一定时开关(21)和第二定时开关(22)，所述收集盘(6)的内腔设有等距均匀设有多组孔洞(23)。
2.根据权利要求1所述的便携式农村污水处理装置，其特征在于：所述第一定时开关(21)的输出端通过导线分别与第一电磁阀(7)和第一抽水泵(8)电性连接，所述第二定时开关(22)的输出端通过导线分别与第二电磁阀(13)和第二抽水泵(14)电性连接，所述接线插座(20)的输出端通过导线分别与第一定时开关(21)的输入端和第二定时开关(22)的输入端电性连接。
3.根据权利要求1所述的便携式农村污水处理装置，其特征在于：所述第一抽水泵(8)的出水口通过第一管道(9)与好氧腔(2)的左侧顶部固定连接，所述第一抽水泵(8)的入水口通过第一电磁阀(7)与厌氧腔(1)的右侧底部固定连接，所述所述第二抽水泵(14)的出水口通过第二管道(15)与沉淀腔(3)的左侧顶部固定连接，所述第二抽水泵(14)的入水口通过第二电磁阀(13)与好氧腔(2)的右侧底部固定连接。
4.根据权利要求1所述的便携式农村污水处理装置，其特征在于：所述过滤室内(5)设有活性炭和天然硅藻土。
5.根据权利要求1所述的便携式农村污水处理装置，其特征在于：所述接线插座(20)、第一定时开关(21)和第二定时开关(22)的表面均设有一层防水罩。
说明书
一种便携式农村污水处理装置
技术领域
本实用新型涉及污水净化技术领域，具体涉及一种便携式农村污水处理装置。
背景技术
虽然目前我国大力倡导要改善环境，但是我国被污染的河道和土壤随处可见，生活污水对环境污染日益严重。在城市地区，一般都有专门的污水处理厂，统一处理城市生活污水，但是，在我国广大的农村地区，生活污水随处、随时、随意排放，没有针对性的法律法规去约束管制。而随着人们生活水平的提高，农村居民对生活环境的要求也越来越高，但是，我国农村地域较广，居民生活相对比较分散，如果将农村生活污水统一收集统一处理，则需要大面积的铺设污水管网，成本较高，难以实现，而且，现有的污水处理系统通常由多个不同的处理池相互连通组成，占地面积较大，成本较高。
实用新型内容
针对现有技术的不足，本实用新型公开了一种便携式农村污水处理装置，用于解决现有技术中污水处理装置占地面积大、成本高的问题。
具体技术方案如下：

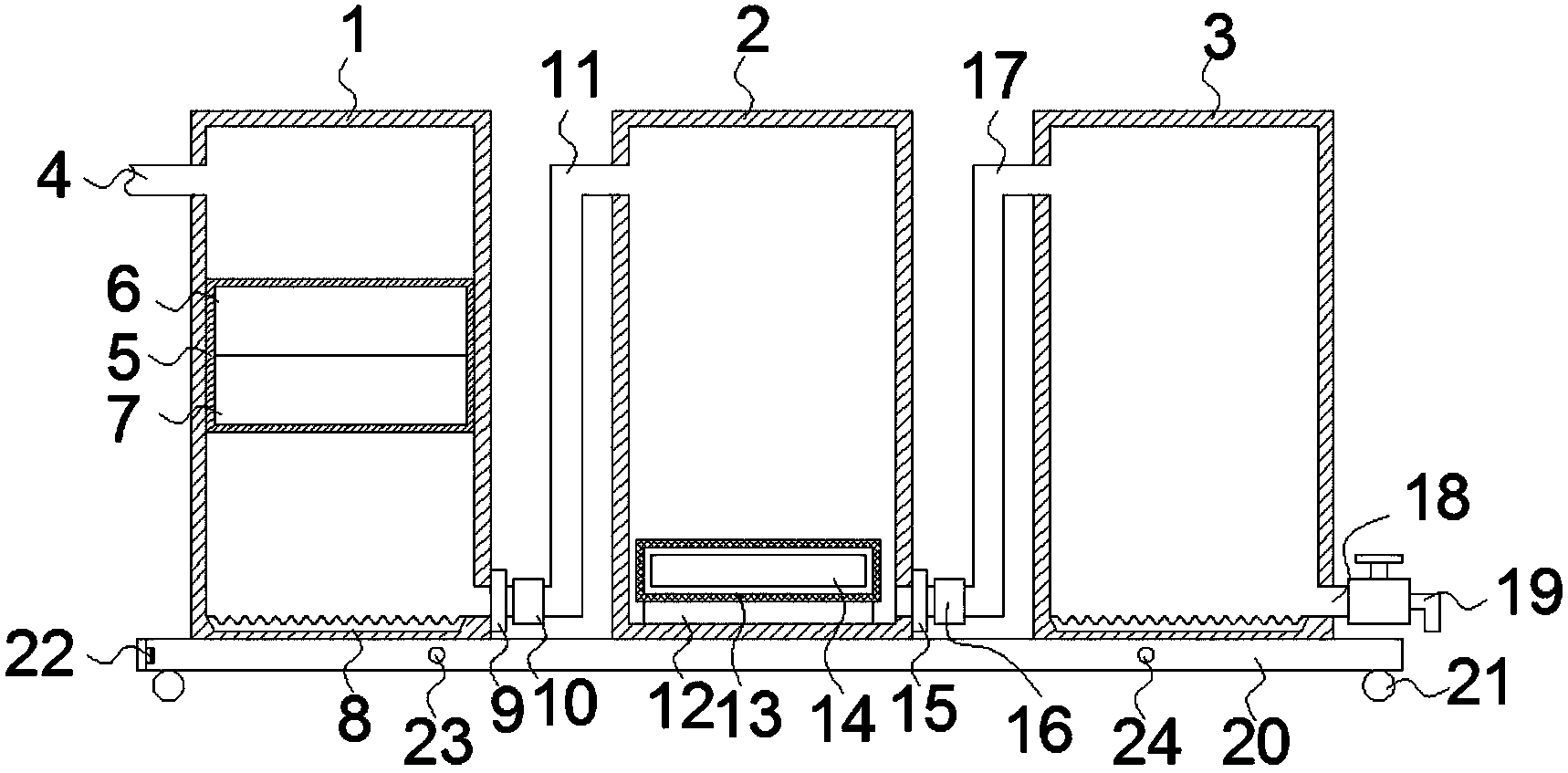

一种便携式农村污水处理装置，包括厌氧腔、好氧腔、沉淀腔、进水口、过滤室、收集盘、第一电磁阀、第一抽水泵、第一管道、曝气装置、纱布袋、好氧生物填料、第二电磁阀、第二抽水泵、第二管道、出水口、水龙头、底座、滚轮、接线插座、第一定时开关、第二定时开关和孔洞，所述底座的顶部从左往右依次设有厌氧腔、好氧腔和沉淀腔，所述厌氧腔的内腔中间设有过滤室，所述厌氧腔的左侧顶部设有进水口，所述厌氧腔的右侧底部设有第一电磁阀，所述第一电磁阀的右侧设有第一抽水泵，其中厌氧腔的右侧底部、第一电磁阀、第一抽水泵与好氧腔的左侧顶部通过第一管道固定连接，所述好氧腔的内腔底部水平设有曝气装置，所述曝气装置的顶部设有纱布袋，所述纱布袋的内腔填充有好氧生物填料，所述好氧腔的右侧底部设有第二电磁阀，所述第二电磁阀的右侧设有第二抽水泵，其中好氧腔的右侧底部、第二电磁阀、第二抽水泵和沉淀腔的左侧顶部通过第二管道固定连接，所述厌氧腔和沉淀腔的内腔底部均水平设有收集盘，所述沉淀腔的右侧底部设有出水口，所述出水口的外侧设有水龙头，所述底座的底部四角均设有滚轮，所述底座的左侧侧壁设有接线插座，所述底座的前侧表面镶嵌有第一定时开关和第二定时开关，所述收集盘的内腔设有等距均匀设有多组孔洞;
优选的，所述第一定时开关的输出端通过导线分别与第一电磁阀和第一抽水泵电性连接，所述第二定时开关的输出端通过导线分别与第二电磁阀和第二抽水泵电性连接，所述接线插座的输出端通过导线分别与第一定时开关的输入端和第二定时开关的输入端电性连接;
优选的，所述第一抽水泵的出水口通过第一管道与好氧腔的左侧顶部固定连接，所述第一抽水泵的入水口通过第一电磁阀与厌氧腔的右侧底部固定连接，所述第二抽水泵的出水口通过第二管道与沉淀腔的左侧顶部固定连接，所述第二抽水泵的入水口通过第二电磁阀与好氧腔的右侧底部固定连接;
优选的，所述过滤室内设有活性炭和天然硅藻土;
优选的，所述接线插座、第一定时开关和第二定时开关的表面均设有一层防水罩。
有益效果：
本实用新型的占地面积小，其中滚轮的设计使其搬运更加方便;另外本实用新型的定时开关和电磁阀的使用，使其能够按照预先设定自动进行污水处理，提高了本实用新型的智能化程度且使用的电子元件数量不多且成本低廉，经济实用，解决了解决现有技术中污水处理装置占地面积大、成本高的问题。
