申请日2018.04.17
公开(公告)日2018.09.21
IPC分类号B01D29/05; B01D29/50; B01D29/96
摘要
本发明公开了一种推拉横挂辅助的水处理装置，包括装置底座，装置底座上的两侧位置均安设有步进电机，步进电机与齿轮配合，装置底座通过若干底支杆与桶体架连接，桶体架的上部通过若干顶支杆与油缸架连接，桶体架与底部桶体可拆卸连接，油缸架下部可拆卸连接有压紧油缸，压紧油缸与顶部桶体连接，装置底座上放置有移动板架，移动板架的两端均安设有若干顶升油缸，顶升油缸与过滤网托板连接，过滤网托板上具有若干圆台阶，圆台阶内放置有过滤网。该推拉横挂辅助的水处理装置操作方便，能够完成污水的初步过滤处理，设备在使用时，过滤网更换速度快，节约了垃圾清理时停机的时间，提高了过滤效率，降低了工作人员的劳动强度，值得推广。
权利要求书

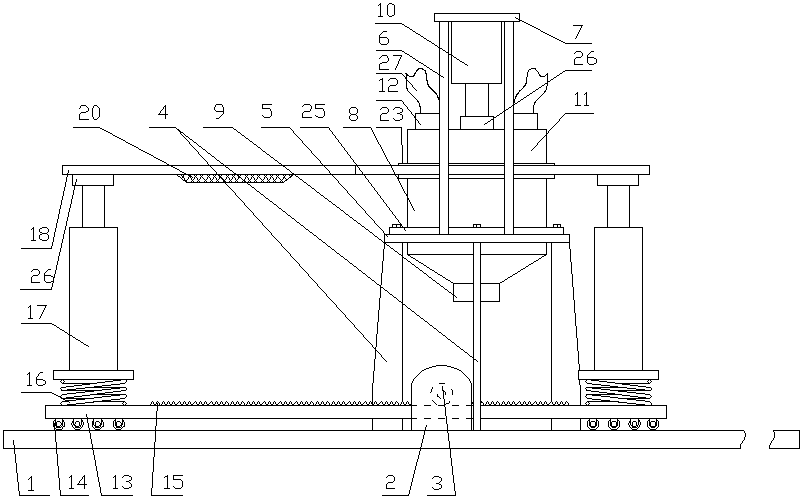

1.一种推拉横挂辅助的水处理装置，包括装置底座(1)，其特征在于：所述装置底座(1)上的两侧位置均安设有步进电机(2)，所述步进电机(2)与齿轮(3)配合，所述装置底座(1)通过若干底支杆(4)与桶体架(5)连接，所述桶体架(5)的上部通过若干顶支杆(6)与油缸架(7)连接，所述桶体架(5)与底部桶体(8)可拆卸连接，所述底部桶体(8)的底部加工有放水口(9)，所述油缸架(7)下部可拆卸连接有压紧油缸(10)，所述压紧油缸(10)的活塞杆与顶部桶体(11)连接，所述顶部桶体(11)与所述底部桶体(8)适配，所述顶部桶体(11)的顶部均布有若干注水口(12)，所述装置底座(1)上放置有移动板架(13)，所述移动板架(13)的底部安设有若干滚轮(14)，所述移动板架(13)的顶部两侧位置均具有齿条(15)，所述齿条(15)与所述齿轮(3)啮合，所述移动板架(13)的两端均安设有若干弹簧(16)，所述弹簧(16)与顶升油缸(17)配合，所述顶升油缸(17)的活塞杆与过滤网托板(18)连接，所述过滤网托板(18)上具有若干圆台阶(19)，所述圆台阶(19)内放置有过滤网(20)，所述过滤网(20)外缘上的过滤网环边(21)与所述圆台阶(19)搭接。
2.根据权利要求1所述的一种推拉横挂辅助的水处理装置，其特征在于：所述移动板架(18)的中部开设有方孔(22)，所述方孔(22)与所述底支杆(4)适配，底支杆(4)中的两根穿过所述方孔(22)后与所述装置底座(1)焊接。
3.根据权利要求1所述的一种推拉横挂辅助的水处理装置，其特征在于：所述底部桶体(8)的顶端和所述顶部桶体(11)的底端均加工有压紧台阶(23)，所述压紧台阶(23)上贴设有密封圈(24)，所述压紧台阶(23)与所述过滤网环边(21)适配，所述过滤网环边(21)的内径小于所述圆台阶(19)的内径，所述压紧台阶(23)的外径小于所述圆台阶(19)的内径，所述压紧台阶(23)的内径大于所述过滤网环边(21)的内径。
4.根据权利要求1所述的一种推拉横挂辅助的水处理装置，其特征在于：所述底部桶体(8)上焊接有法兰(25)，所述底部桶体(8)通过所述法兰(25)与所述桶体架(5)可拆卸连接。
5.根据权利要求1所述的一种推拉横挂辅助的水处理装置，其特征在于：所述顶部桶体(11)的中部以及所述过滤网托板(18)的两端均焊接有连接套(26)，所述连接套(26)与活塞杆可拆卸连接，所述注水口(12)与注水管(27)配合，所述注水口(12)配备有阀门。
6.根据权利要求1所述的一种推拉横挂辅助的水处理装置，其特征在于：所述桶体架(5)中部开设有圆孔(28)，所述圆孔(28)与所述底部桶体(8)适配，所述圆孔(28)与所述底部桶体(8)为间隙配合，所述过滤网托板(18)上开设有与所述圆台阶(19)同心的通孔(29)，所述通孔(29)与所述过滤网(20)适配。
7.根据权利要求1所述的一种推拉横挂辅助的水处理装置的过滤方法，其特征在于：所述推拉横挂辅助的水处理装置使用时，底部桶体和顶部桶体为对合结构，过滤网托板通过顶升油缸支撑，移动板架可以在步进电机的驱动下通过齿轮和齿条的啮合进行移动，在进行过滤操作时，注水管将废水污水通过注水口注入到底部桶体和顶部桶体组成的过滤桶体中，顶升油缸的初始状态为收缩状态，压紧油缸的初始状态为伸出状态，压紧油缸将顶部桶体向下压，过滤网托板上的圆台阶上搭放有过滤网，过滤网的过滤网环边搭放在圆台阶上，具有碗面的过滤网与通孔配合，而顶部桶体和底部桶体的压紧台阶在压紧油缸的下压作用下对合将过滤网环边夹紧，压紧台阶因为尺寸设计的关系而不会压到圆台阶，在密封圈的作用下，顶部桶体和底部桶体实现了密封，弹簧起到辅助压紧的作用，使得过滤网托板能够随着压紧油缸的伸出发生弹性的位置改变，此时废水污水就可以经过过滤网的过滤，过滤后的清水可通过底部桶体底部的放水口流出收集，当过滤网使用一段时间后，过滤网上会沉积垃圾和杂质而导致过滤网的通过性变差，过滤效率降低，此时就需要更换过滤网，本装置更换过滤网时，首先工作人员关闭注水口上的阀门停止废水污水的注入，然后通过压紧油缸将顶部桶体升起，然后通过顶升油缸将过滤网托板升起，此时过滤网和底部桶体以及顶部桶体分离，此时工作人员通过步进电机驱动移动板架进行平移，则过滤网托板随着移动板架发生横移，则使用过的过滤网被从底部桶体的上方移开，而没有使用过的新的过滤网被移动到底部桶体的上方，然后将顶升油缸收缩，过滤网托板降下，再将压紧油缸伸出，顶部桶体被降下并将新的过滤网压住，此时位于底部桶体和顶部桶体之间的是新的过滤网，过滤工作可以继续，而工作人员此时就可将位于过滤网托板一侧的使用过的过滤网取下进行清理，不影响过滤工作的继续进行，清理结束后再将清理好的过滤网放在过滤网托板上供下次更换使用即可。
说明书
一种推拉横挂辅助的水处理装置
技术领域
本发明涉及水处理设备领域，具体为一种推拉横挂辅助的水处理装置。
背景技术
生活污水、工业污水等废水会对环境造成危害，在排放到河流等水源中之前需要进行处理，否则会对生态造成严重的影响，目前在进行污水处理时，初步处理普遍为过滤处理，现有设备在进行过滤处理时均采用过滤网，而水中的杂质垃圾容易附着在过滤网上，在杂质垃圾越积越多之后，过滤网的通过性会受到严重影响，造成过滤效率低的问题，而对过滤网进行更换或清理无疑都会耗费时间，影响污水过滤处理的连贯性，现需要一种污水处理装置来解决上述问题。
发明内容
本发明的目的在于提供一种推拉横挂辅助的水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种推拉横挂辅助的水处理装置，包括装置底座，所述装置底座上的两侧位置均安设有步进电机，所述步进电机与齿轮配合，所述装置底座通过若干底支杆与桶体架连接，所述桶体架的上部通过若干顶支杆与油缸架连接，所述桶体架与底部桶体可拆卸连接，所述底部桶体的底部加工有放水口，所述油缸架下部可拆卸连接有压紧油缸，所述压紧油缸的活塞杆与顶部桶体连接，所述顶部桶体与所述底部桶体适配，所述顶部桶体的顶部均布有若干注水口，所述装置底座上放置有移动板架，所述移动板架的底部安设有若干滚轮，所述移动板架的顶部两侧位置均具有齿条，所述齿条与所述齿轮啮合，所述移动板架的两端均安设有若干弹簧，所述弹簧与顶升油缸配合，所述顶升油缸的活塞杆与过滤网托板连接，所述过滤网托板上具有若干圆台阶，所述圆台阶内放置有过滤网，所述过滤网外缘上的过滤网环边与所述圆台阶搭接。
优选的，所述移动板架的中部开设有方孔，所述方孔与所述底支杆适配，底支杆中的两根穿过所述方孔后与所述装置底座焊接。
优选的，所述底部桶体的顶端和所述顶部桶体的底端均加工有压紧台阶，所述压紧台阶上贴设有密封圈，所述压紧台阶与所述过滤网环边适配，所述过滤网环边的内径小于所述圆台阶的内径，所述压紧台阶的外径小于所述圆台阶的内径，所述压紧台阶的内径大于所述过滤网环边的内径。
优选的，所述底部桶体上焊接有法兰，所述底部桶体通过所述法兰与所述桶体架可拆卸连接。
优选的，所述顶部桶体的中部以及所述过滤网托板的两端均焊接有连接套，所述连接套与活塞杆可拆卸连接，所述注水口与注水管配合，所述注水口配备有阀门。
优选的，所述桶体架中部开设有圆孔，所述圆孔与所述底部桶体适配，所述圆孔与所述底部桶体为间隙配合，所述过滤网托板上开设有与所述圆台阶同心的通孔，所述通孔与所述过滤网适配。
优选的，所述推拉横挂辅助的水处理装置使用时，底部桶体和顶部桶体为对合结构，过滤网托板通过顶升油缸支撑，移动板架可以在步进电机的驱动下通过齿轮和齿条的啮合进行移动，在进行过滤操作时，注水管将废水污水通过注水口注入到底部桶体和顶部桶体组成的过滤桶体中，顶升油缸的初始状态为收缩状态，压紧油缸的初始状态为伸出状态，压紧油缸将顶部桶体向下压，过滤网托板上的圆台阶上搭放有过滤网，过滤网的过滤网环边搭放在圆台阶上，具有碗面的过滤网与通孔配合，而顶部桶体和底部桶体的压紧台阶在压紧油缸的下压作用下对合将过滤网环边夹紧，压紧台阶因为尺寸设计的关系而不会压到圆台阶，在密封圈的作用下，顶部桶体和底部桶体实现了密封，弹簧起到辅助压紧的作用，使得过滤网托板能够随着压紧油缸的伸出发生弹性的位置改变，此时废水污水就可以经过过滤网的过滤，过滤后的清水可通过底部桶体底部的放水口流出收集，当过滤网使用一段时间后，过滤网上会沉积垃圾和杂质而导致过滤网的通过性变差，过滤效率降低，此时就需要更换过滤网，本装置更换过滤网时，首先工作人员关闭注水口上的阀门停止废水污水的注入，然后通过压紧油缸将顶部桶体升起，然后通过顶升油缸将过滤网托板升起，此时过滤网和底部桶体以及顶部桶体分离，此时工作人员通过步进电机驱动移动板架进行平移，则过滤网托板随着移动板架发生横移，则使用过的过滤网被从底部桶体的上方移开，而没有使用过的新的过滤网被移动到底部桶体的上方，然后将顶升油缸收缩，过滤网托板降下，再将压紧油缸伸出，顶部桶体被降下并将新的过滤网压住，此时位于底部桶体和顶部桶体之间的是新的过滤网，过滤工作可以继续，而工作人员此时就可将位于过滤网托板一侧的使用过的过滤网取下进行清理，不影响过滤工作的继续进行，清理结束后再将清理好的过滤网放在过滤网托板上供下次更换使用即可。
与现有技术相比，本发明的有益效果是：该推拉横挂辅助的水处理装置使用时，底部桶体和顶部桶体为对合结构，过滤网托板通过顶升油缸支撑，移动板架可以在步进电机的驱动下通过齿轮和齿条的啮合进行移动，在进行过滤操作时，注水管将废水污水通过注水口注入到底部桶体和顶部桶体组成的过滤桶体中，顶升油缸的初始状态为收缩状态，压紧油缸的初始状态为伸出状态，压紧油缸将顶部桶体向下压，过滤网托板上的圆台阶上搭放有过滤网，过滤网的过滤网环边搭放在圆台阶上，具有碗面的过滤网与通孔配合，而顶部桶体和底部桶体的压紧台阶在压紧油缸的下压作用下对合将过滤网环边夹紧，压紧台阶因为尺寸设计的关系而不会压到圆台阶，在密封圈的作用下，顶部桶体和底部桶体实现了密封，弹簧起到辅助压紧的作用，使得过滤网托板能够随着压紧油缸的伸出发生弹性的位置改变，此时废水污水就可以经过过滤网的过滤，过滤后的清水可通过底部桶体底部的放水口流出收集，当过滤网使用一段时间后，过滤网上会沉积垃圾和杂质而导致过滤网的通过性变差，过滤效率降低，此时就需要更换过滤网，本装置更换过滤网时，首先工作人员关闭注水口上的阀门停止废水污水的注入，然后通过压紧油缸将顶部桶体升起，然后通过顶升油缸将过滤网托板升起，此时过滤网和底部桶体以及顶部桶体分离，此时工作人员通过步进电机驱动移动板架进行平移，则过滤网托板随着移动板架发生横移，则使用过的过滤网被从底部桶体的上方移开，而没有使用过的新的过滤网被移动到底部桶体的上方，然后将顶升油缸收缩，过滤网托板降下，再将压紧油缸伸出，顶部桶体被降下并将新的过滤网压住，此时位于底部桶体和顶部桶体之间的是新的过滤网，过滤工作可以继续，而工作人员此时就可将位于过滤网托板一侧的使用过的过滤网取下进行清理，不影响过滤工作的继续进行，清理结束后再将清理好的过滤网放在过滤网托板上供下次更换使用即可;本装置操作方便，能够完成污水的初步过滤处理，设备在使用时，过滤网更换速度快，节约了垃圾清理时停机的时间，提高了过滤效率，降低了工作人员的劳动强度，值得推广。
