申请日2018.05.24
公开(公告)日2018.09.04
IPC分类号C02F9/04; C02F103/18
摘要
本发明公开了喷淋污水净化系统，喷淋污水净化系统，包括多级水池、喷淋罐、絮凝沉淀装置、污水净化机、渣液分离器、油水分离器，多级水池包括喷淋池和污水池，喷淋池和污水池之间还依次设有沉淀池和循环水池，喷淋罐的喷淋口作用于喷淋池，喷淋池的出水口通过管路与絮凝沉淀装置的进水口连接，其采用两级絮凝投料池系统，更加不同浓度不同成份的沥青烟气喷淋液分级处理，使得絮凝效果显著提升，系统采用曝气系统和渣液分离系统，能实现高效彻底的液渣分离，实现沥青烟气的净化。
翻译权利要求书
1.喷淋污水净化系统，其特征在于：包括多级水池(1)、喷淋罐(2)、絮凝沉淀装置(3)、污水净化机(4)、渣液分离器(5)、油水分离器(6)，多级水池(1)包括喷淋池(7)和污水池(8)，喷淋池(7)和污水池(8)之间还依次设有沉淀池(10)和循环水池(11)，喷淋罐(2)的喷淋口作用于喷淋池(7)，喷淋池(7)的出水口通过管路与絮凝沉淀装置(3)的进水口连接，该管路上设置有一台污水泵(9)，絮凝沉淀装置(3)的出水口通过管路与污水净化机(4)的进水口连接，污水净化机(4)的净水出口通过管路与上述循环水池(11)的进水口连接，污水净化机(4)的湿渣出口通过管路与渣液分离器(5)的入口连接，渣液分离器(5)分别设置有干渣出口(12)和混合液出口(13)，所述混合液出口(13)通过管路与油水分离器(6)的进液口连接，油水分离器(6)的出水口通过管路与上述水池(11)的进水口连接，油水分离器(6)还设置有一出油口(14)，系统中还设有压缩空气单元(15)，该压缩空气单元(15)的两个排气口分别通过气管与污水净化机(4)和渣液分离器(5)的进气口连接，污水池(8)的排液口通过管路与上述喷淋罐(2)的入水口连接，该管路上设有水泵。
2.根据权利要求1所述的喷淋污水净化系统，其特征在于：所述压缩空气单元(15)为储气罐或空压机。
3.根据权利要求1所述的喷淋污水净化系统，其特征在于：所述絮凝沉淀装置(3)由第一投料池(16)、第二投料池(17)、气浮分离池(18)、浮渣池(19)、清水池(20)构成，喷淋池(7)的出水口通过管路与絮凝沉淀装置(3)的第一投料池(16)的进水口连接，第一投料池(16)的两个出水口分别与第二投料池(17)和气浮分离池(18)连通，第一投料池(16)的两个出水口处分别设有控制阀，用于控制出水口的开闭，第二投料池(17)的出水口与上述气浮分离池(18)连通，第二投料池(17)的出水口处亦设有控制阀，用于控制该出水口的开闭，气浮分离池(18)的出水口与浮渣池(19)的进水口连通，浮渣池(19)的两个出水口分别与清水池(20)、污水净化机(4)的进水口连通，清水池(20)的出水口与上循环水池(11)的进水口连接。
4.根据权利要求1所述的喷淋污水净化系统，其特征在于：所述第一投料池(16)、第二投料池(17)内均设有搅拌桨(21)。
5.喷淋污水净化系统的净化工艺，其特征在于：水泵将污水池(8)内的污水输送到喷淋罐(2)内，再由喷淋罐(2)的喷淋管喷淋到喷淋池(7)内，污水泵将喷淋池(7)内的污水通过a路径或b路径输送到絮凝沉淀装置(3)，当污水中含油含粉尘的沥青烟气喷淋水成份不是特别复杂，其PH值在6-8，采用a路径，a路径依次为第二投料池(17)、气浮分离池(18)、浮渣池(19)、清水池(20)，在第一投料池(16)内加入一般聚合度的市售PAC，如氯化铝、氯化铁，即可产生初级絮凝，当污水中含油含粉尘的沥青烟气喷淋水成份较复杂，含油量含固量特别大，杂质胶体团粒带电强，用路径a工艺无法絮凝，或者絮凝不彻底，故需要采用b路径，所述b路径依次为第一投料池(16)、第二投料池(17)、气浮分离池(18)、浮渣池(19)、清水池(20)，在第一投料池(16)加入碱性料进行破乳，使得污水杂质容易被PAC、PAM絮凝、吸附、网捕PH值调整一般使用强碱NaOH或纯碱Na2CO3的半饱和溶液边加入边搅拌，使之从酸性变成中性或弱碱性，HP值到达7-9，当稳定的喷淋水悬浊液或亚稳态乳浊液遇到PAC中的Al3+阳离子脱稳，产生Al(OH)3絮状胶体吸附杂质，吸附杂质的Al(OH)3小絮状物被PAM网成大絮体，使水变清。
说明书
喷淋污水净化系统及其净化工艺
技术领域
本发明涉及喷淋污水净化系统的技术领域，尤其是一种喷淋污水净化系统，特别涉及系统结构和系统工艺。
背景技术
在各种沥青基防水材料的生产过程中，需对沥青进行加热、输送并制成满足各种工艺要求的沥青类混合料供生产使用。在此工艺过程中，会产生大量的沥青烟气。烟气中含有多种有机物，包括碳环烃、环烃衍生物及其它化合物，有不少对人身健康有危害作用，沥青烟含有苯并芘、苯并蒽、咔唑等多种多环芳烃类物质”，且大多是致癌和强致癌物质，粒径多在0.1～1.0μm之间，最小的仅0.01μm，最大的约为10.0μm，尤其是以3，4-苯并芘为代表的多种致癌物质。其危害人体健康的主要途径是附着在8um以下的飘尘上，通过呼吸道被吸人体内。因此，对沥青烟气进行净化治理，使排放满足大气环境标准，是非常必要的。
现有净化系统一般采用雾化喷淋塔、气液分离装置。
当沥青烟雾进入喷淋塔内时，低压高效旋流雾化器喷出极细小的且具有极佳净化效果的水雾，当烟气从中穿过时，其中的分子、颗粒污柒物与雾滴相碰撞，则就产生液滴的合并，因油分子、颗粒污染物的表面粘度较大，就会被雾滴所包融，体积增大，产生沉降。使其中的颗粒分子而被水截留。
但现有净化系统和净化工艺仍然存在诸多不合理之处，尤其是当沥青烟气内成份浓度较高，成份比较复杂的情况下，现有净化系统无法彻底实现气液完全分离。固仍然需要对现有技术进行进一步改进。
发明内容
本发明的目的在于提供一种喷淋污水净化系统，解决了现有技术中存在的问题。

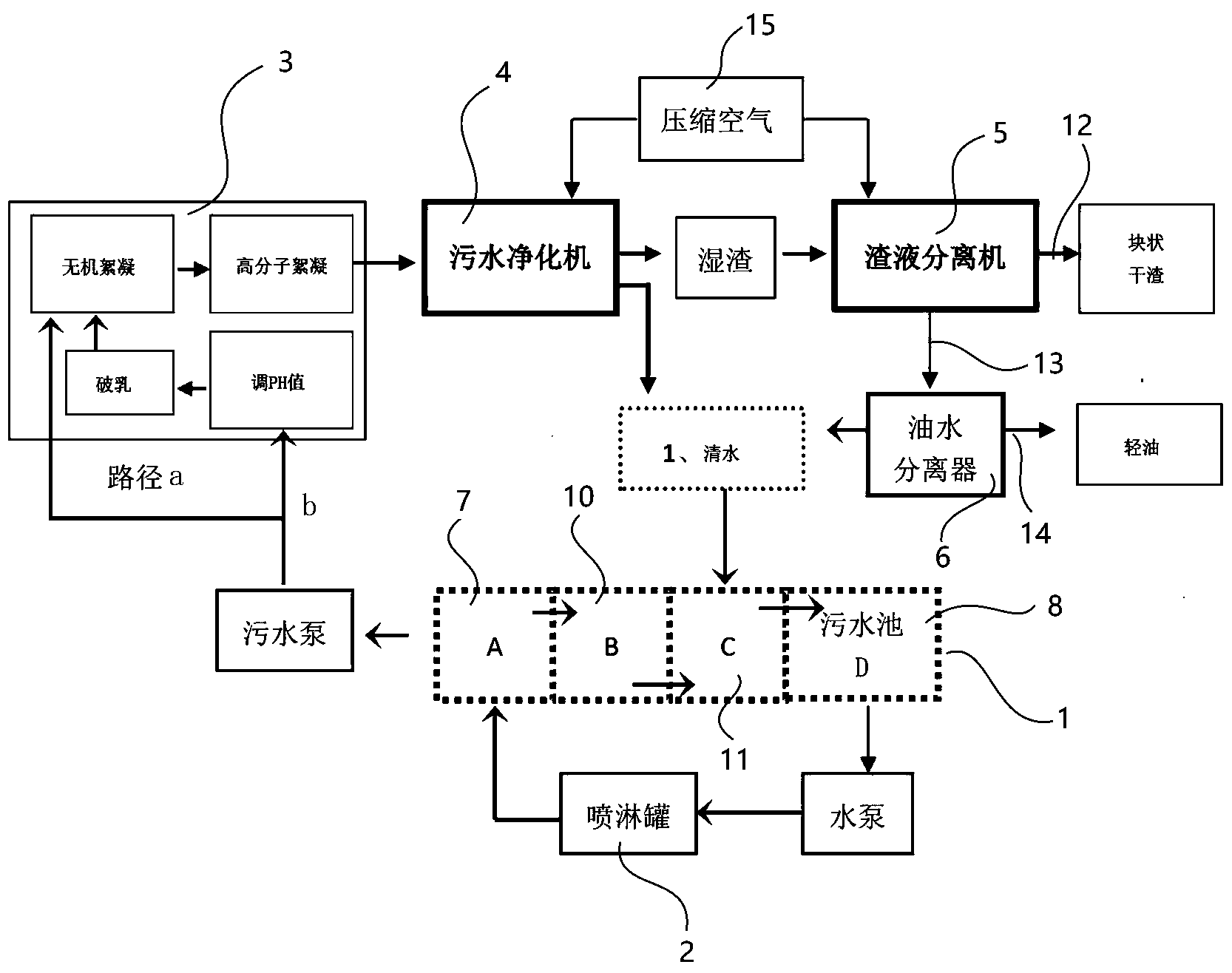

为了实现上述目的，本发明的技术方案为：喷淋污水净化系统，包括多级水池、喷淋罐、絮凝沉淀装置、污水净化机、渣液分离器、油水分离器，多级水池包括喷淋池和污水池，喷淋池和污水池之间还依次设有沉淀池和循环水池，喷淋罐的喷淋口作用于喷淋池，喷淋池的出水口通过管路与絮凝沉淀装置的进水口连接，该管路上设置有一台污水泵，絮凝沉淀装置的出水口通过管路与污水净化机的进水口连接，污水净化机的净水出口通过管路与上述循环水池的进水口连接，污水净化机的湿渣出口通过管路与渣液分离器的入口连接，渣液分离器分别设置有干渣出口和混合液出口，所述混合液出口通过管路与油水分离器的进液口连接，油水分离器的出水口通过管路与上述水池的进水口连接，油水分离器还设置有一出油口，系统中还设有压缩空气单元，该压缩空气单元的两个排气口分别通过气管与污水净化机和渣液分离器的进气口连接，污水池的排液口通过管路与上述喷淋罐的入水口连接，该管路上设有水泵。
喷淋污水净化系统的净化工艺，水泵将污水池内的污水输送到喷淋罐内，再由喷淋罐的喷淋管喷淋到喷淋池内，污水泵将喷淋池内的污水通过a路径或b路径输送到絮凝沉淀装置，当污水中含油含粉尘的沥青烟气喷淋水成份不是特别复杂，其PH值在6-8，采用a路径，a路径依次为第二投料池、气浮分离池、浮渣池、清水池(20)，在第一投料池内加入一般聚合度的市售PAC，如氯化铝、氯化铁，即可产生初级絮凝，当污水中含油含粉尘的沥青烟气喷淋水成份较复杂，含油量含固量特别大，杂质胶体团粒带电强，用路径a工艺无法絮凝，或者絮凝不彻底，故需要采用b路径，所述b路径依次为第一投料池、第二投料池、气浮分离池、浮渣池、清水池，在第一投料池加入碱性料进行破乳，使得污水杂质容易被PAC、PAM絮凝、吸附、网捕PH值调整一般使用强碱NaOH或纯碱Na2CO3的半饱和溶液边加入边搅拌，使之从酸性变成中性或弱碱性，HP值到达7-9，当稳定的喷淋水悬浊液或亚稳态乳浊液遇到PAC中的Al3+阳离子脱稳，产生Al(OH)3絮状胶体吸附杂质，吸附杂质的Al(OH)3小絮状物被PAM网成大絮体，使水变清。
本发明公开了喷淋污水净化系统，其采用两级絮凝投料池系统，更加不同浓度不同成份的沥青烟气喷淋液分级处理，使得絮凝效果显著提升，系统采用曝气系统和渣液分离系统，能实现高效彻底的液渣分离，实现沥青烟气的净化。
