申请日2018.05.30
公开(公告)日2018.08.17
IPC分类号B01D21/01; C02F1/52; C02F9/04
摘要
本发明公开了一种环保用污水处理池，包括池体，所述池体的一端连接有水管，所述池体内设有池槽，所述池槽上对称设有两个限位槽，所述池体的两侧壁上对称均设有两个转轴，两个所述转轴上均穿插有转轮，所述转轮上绕接有传动链，所述转轴的一端连接有驱动电机，所述驱动电机安装在池体的底侧，所述传动链上连接有挡板，所述池槽的两侧壁上均设有第一安装槽，所述第一安装槽上固定连接有固定杆，所述固定杆上滑动连接有活动板。本发明操作容易，通过固定杆、第一安装槽、转轮、挡销、挡板、第一弹簧、移动杆、清扫板、清扫刷等结构的相互作用，使得沉淀在池槽内的沉淀物收集在一起，便于工作人员的清理。
翻译权利要求书

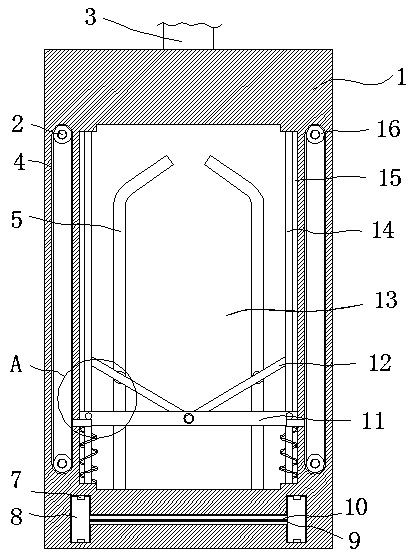

1.一种环保用污水处理池，包括池体(1)，其特征在于，所述池体(1)的一端连接有水管(3)，所述池体(1)内设有池槽(13)，所述池槽(13)上对称设有两个限位槽(5)，所述池体(1)的两侧壁上对称均设有两个转轴(2)，两个所述转轴(2)上均穿插有转轮(16)，所述转轮(16)上绕接有传动链(4)，所述转轴(2)的一端连接有驱动电机，所述驱动电机安装在池体(1)的底侧，所述传动链(4)上连接有挡板(18)，所述池槽(13)的两侧壁上均设有第一安装槽(15)，所述第一安装槽(15)上固定连接有固定杆(14)，所述固定杆(14)上滑动连接有活动板(11)，所述活动板(11)的两端均卡接有挡销(17)，所述挡销(17)抵在挡板(18)的一侧，所述固定杆(14)上绕接有第一弹簧(19)，所述第一弹簧(19)的一端连接在活动板(11)的一侧，所述第一弹簧(19)的另一端连接在第一安装槽(15)的侧壁上，所述活动板(11)上转动连接有转动板(12)，所述转动板(12)的一侧对称设有第二弹簧(6)，所述第二弹簧(6)背离转动板(12)的一端连接有清扫板(21)，所述清扫板(21)的一侧卡接有清扫刷(22)，所述转动板(12)的一侧固定连接有移动杆(20)，所述移动杆(20)穿过清扫板(21)和清扫刷(22)并滑动连接在限位槽(5)上，所述池体(1)的另一端设有卡槽，所述卡槽内设有限位装置(7)，所述卡槽通过限位装置(7)连接有过滤装置。
2.根据权利要求1所述的一种环保用污水处理池，其特征在于,所述过滤装置包括两个安装块(8)，两个所述安装块(8)位于卡槽内，两个所述安装块(8)之间卡接有精过滤网(9)和粗过滤网(10)。
3.根据权利要求2所述的一种环保用污水处理池，其特征在于，所述限位装置(7)包括限位块和限位槽，所述限位块的一侧固定连接在卡槽的一侧，所述限位槽位于安装块(8)上，所述限位块滑动连接在限位槽内。
4.根据权利要求1所述的一种环保用污水处理池，其特征在于，两个所述转轴(2)的中心处不处于同一垂直线上。
5.根据权利要求1所述的一种环保用污水处理池，其特征在于，所述限位槽(5)靠近水管(3)的一端呈向内弯曲设置。
说明书
一种环保用污水处理池
技术领域
本发明涉及环保技术领域，尤其涉及一种环保用污水处理池。
背景技术
环保是世界一直倡导文化之一，污水排放的是否达标也是环保的一个重要环节，污水在反应池经过一道或多道过滤网格渣后再至调节池、厌氧池、好氧池、絮凝沉淀、消毒处理等一系列工艺程序，絮凝沉淀过程中需在反应池加入絮凝剂，使水中的颗粒聚合沉降，但是沉降的大量的异物都飘洒的池底，这样不便于工作人员的清理。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，如：絮凝沉淀过程中需在反应池加入絮凝剂，使水中的颗粒聚合沉降，但是沉降的大量的异物都飘洒的池底，这样不便于工作人员的清理。
为了实现上述目的，本发明采用了如下技术方案：
一种环保用污水处理池，包括池体，所述池体的一端连接有水管，所述池体内设有池槽，所述池槽上对称设有两个限位槽，所述池体的两侧壁上对称均设有两个转轴，两个所述转轴上均穿插有转轮，所述转轮上绕接有传动链，所述转轴的一端连接有驱动电机，所述驱动电机安装在池体的底侧，所述传动链上连接有挡板，所述池槽的两侧壁上均设有第一安装槽，所述第一安装槽上固定连接有固定杆，所述固定杆上滑动连接有活动板，所述活动板的两端均卡接有挡销，所述挡销抵在挡板的一侧，所述固定杆上绕接有第一弹簧，所述第一弹簧的一端连接在活动板的一侧，所述第一弹簧的另一端连接在第一安装槽的侧壁上，所述活动板上转动连接有转动板，所述转动板的一侧对称设有第二弹簧，所述第二弹簧背离转动板的一端连接有清扫板，所述清扫板的一侧卡接有清扫刷，所述转动板的一侧固定连接有移动杆，所述移动杆穿过清扫板和清扫刷并滑动连接在限位槽上，所述池体的另一端设有卡槽，所述卡槽内设有限位装置，所述卡槽通过限位装置连接有过滤装置。
优选的，所述过滤装置包括两个安装块，两个所述安装块位于卡槽内，两个所述安装块之间卡接有精过滤网和粗过滤网。
优选的，所述限位装置包括限位块和限位槽，所述限位块的一侧固定连接在卡槽的一侧，所述限位槽位于安装块上，所述限位块滑动连接在限位槽内。
优选的，两个所述转轴的中心处不处于同一垂直线上。
优选的，所述限位槽靠近水管的一端呈向内弯曲设置。
与现有技术相比，本发明的有益效果是：操作容易，通过固定杆、第一安装槽、转轮、挡销、挡板、第一弹簧、移动杆、清扫板、清扫刷等结构的相互作用，使得沉淀在池槽内的沉淀物收集在一起，便于工作人员的清理。
