申请日2018.04.20
公开(公告)日2018.12.18
IPC分类号C02F1/32
摘要
本实用新型公开了一种具有灯管防垢的深紫外污水杀菌灯，包括壳体，所述壳体内壁的一侧固定连接有第一固定座，第一固定座的一侧设置有灯管，并且壳体内壁的两侧之间固定连接有隔板，所述壳体内壁的一侧固定连接有安装座，所述安装座的一侧固定连接有马达，所述马达的输出轴固定连接有第一皮带轮，本实用新型涉及污水处理技术领域。该具有灯管防垢的深紫外污水杀菌灯，通过马达工作带动齿轮转动，从而带动第一齿板和第二齿板运动，带动除垢套在灯管表面运动，将灯管表面的污垢除去，避免污垢附着在灯管表面导致紫外线通过性降低从而导致杀菌效率低下，提高对细菌的杀灭效果，进而提高对污水处理的效果，使用简单方便。
权利要求书

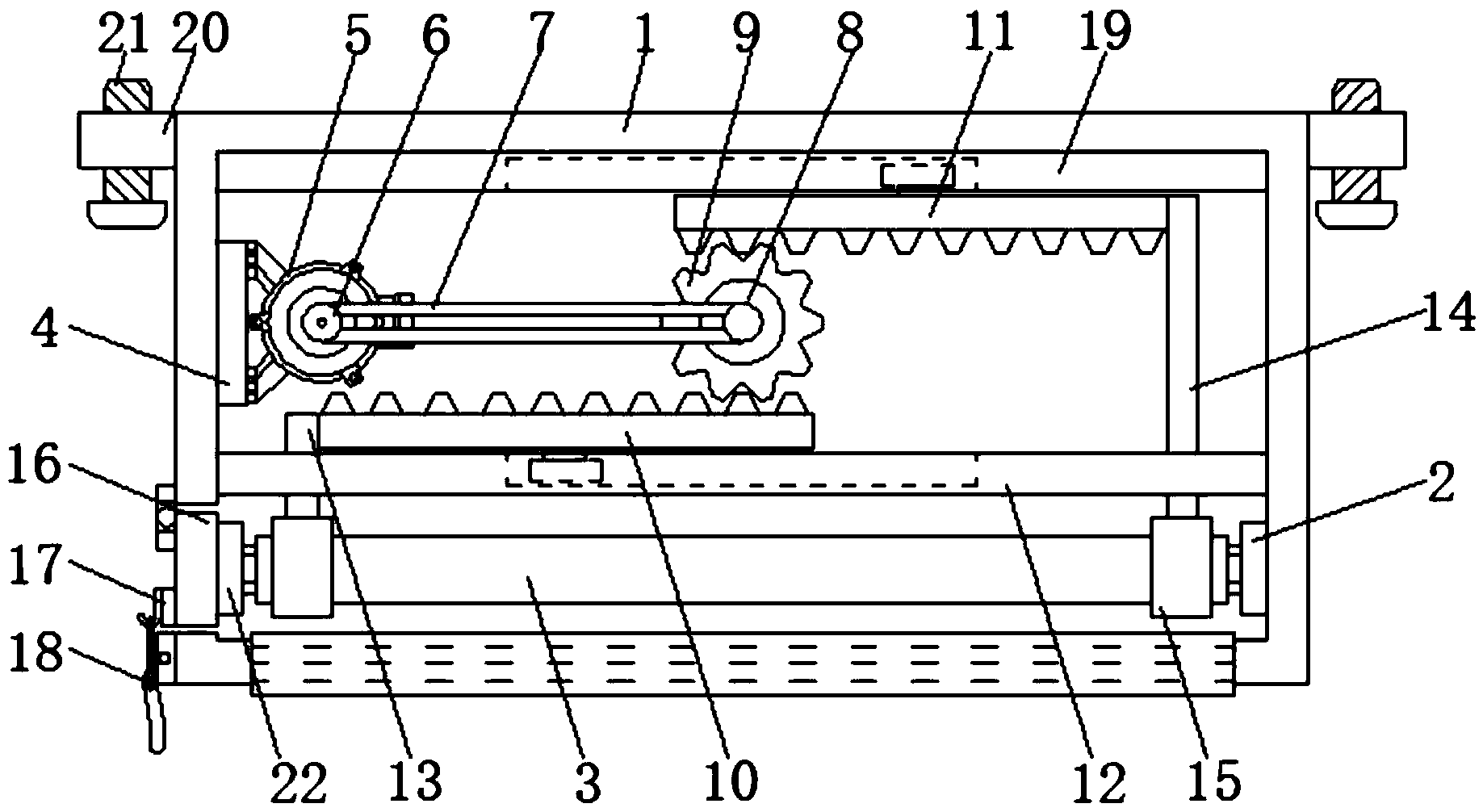

1.一种具有灯管防垢的深紫外污水杀菌灯，包括壳体(1)，其特征在于：所述壳体(1)内壁的一侧固定连接有第一固定座(2)，第一固定座(2)的一侧设置有灯管(3)，并且壳体(1)内壁的两侧之间固定连接有隔板(12)，所述壳体(1)内壁的一侧固定连接有安装座(4)，所述安装座(4)的一侧固定连接有马达(5)，所述马达(5)的输出轴固定连接有第一皮带轮(6)，并且第一皮带轮(6)的表面通过皮带(7)传动连接有第二皮带轮(8)，所述第二皮带轮(8)的背面固定连接有齿轮(9)，所述齿轮(9)的底部和顶部分别啮合有第一齿板(10)和第二齿板(11)，所述第一齿板(10)和第二齿板(11)的一侧分别固定连接有第一活动杆(13)和第二活动杆(14)，所述第一活动杆(13)和第二活动杆(14)的底端固定连接有除垢套(15)，所述壳体(1)的一侧转动连接有活动板(16)，并且活动板(16)的一侧固定连接有第二固定座(22)，所述活动板(16)的一侧固定连接有挂钩(17)，并且壳体(1)一侧的底部固定连接有锁紧装置(18)。
2.根据权利要求1所述的一种具有灯管防垢的深紫外污水杀菌灯，其特征在于：所述锁紧装置(18)包括固定板(181)，所述固定板(181)的一侧与壳体(1)的一侧固定连接，所述固定板(181)的表面转动连接有活动轴(182)，所述活动轴(182)的表面固定连接有把手(183)，并且把手(183)的表面转动连接有与挂钩(17)相适配的扣环(184)。
3.根据权利要求1所述的一种具有灯管防垢的深紫外污水杀菌灯，其特征在于：所述齿轮(9)的轴心处与壳体(1)的内壁转动连接。
4.根据权利要求1所述的一种具有灯管防垢的深紫外污水杀菌灯，其特征在于：所述第一齿板(10)的底部与隔板(12)的顶部滑动连接。
5.根据权利要求1所述的一种具有灯管防垢的深紫外污水杀菌灯，其特征在于：所述壳体(1)内壁的顶部固定连接有滑轨(19)，所述滑轨(19)的底部与第二齿板(11)的顶部滑动连接。
6.根据权利要求1所述的一种具有灯管防垢的深紫外污水杀菌灯，其特征在于：所述壳体(1)两侧的顶部均固定连接有安装板(20)，并且安装板(20)的内部螺纹连接有螺栓(21)。
说明书
一种具有灯管防垢的深紫外污水杀菌灯
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有灯管防垢的深紫外污水杀菌灯。
背景技术
紫外全固态激光源是指输出波长在两百纳米以下的固体激光器，与同步辐射和气体放电光源等现有光源相比，具有高的光子流通量/密度、好的方向性和相干性。在污水处理中，经常使用深紫外杀菌灯对污水进行杀菌处理，以提高对污水的处理效果。
由于工作环境较为恶劣，深紫外杀菌灯的表面经常会堆积污垢，污垢附着在灯管的表面，会影响紫外线的通过性，降低对污水中细菌的杀灭效果，导致杀菌效率低下，使用效果不好。
实用新型内容
针对现有技术的不足，本实用新型提供了一种具有灯管防垢的深紫外污水杀菌灯，解决了垢附着在灯管的表面，会影响紫外线的通过性，降低对污水中细菌的杀灭效果，导致杀菌效率低下的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种具有灯管防垢的深紫外污水杀菌灯，包括壳体，所述壳体内壁的一侧固定连接有第一固定座，第一固定座的一侧设置有灯管，并且壳体内壁的两侧之间固定连接有隔板，所述壳体内壁的一侧固定连接有安装座，所述安装座的一侧固定连接有马达，所述马达的输出轴固定连接有第一皮带轮，并且第一皮带轮的表面通过皮带传动连接有第二皮带轮，所述第二皮带轮的背面固定连接有齿轮，所述齿轮的底部和顶部分别啮合有第一齿板和第二齿板，所述第一齿板和第二齿板的一侧分别固定连接有第一活动杆和第二活动杆，所述第一活动杆和第二活动杆的底端固定连接有除垢套，所述壳体的一侧转动连接有活动板，并且活动板的一侧固定连接有第二固定座，所述活动板的一侧固定连接有挂钩，并且壳体一侧的底部固定连接有锁紧装置。
进一步地，所述锁紧装置包括固定板，所述固定板的一侧与壳体的一侧固定连接，所述固定板的表面转动连接有活动轴，所述活动轴的表面固定连接有把手，并且把手的表面转动连接有与挂钩相适配的扣环。
进一步地，所述齿轮的轴心处与壳体的内壁转动连接。
进一步地，所述第一齿板的底部与隔板的顶部滑动连接。
进一步地，所述壳体内壁的顶部固定连接有滑轨，所述滑轨的底部与第二齿板的顶部滑动连接。
进一步地，所述壳体两侧的顶部均固定连接有安装板，并且安装板的内部螺纹连接有螺栓。
与现有技术相比，本实用新型的有益效果是：
(1)、该具有灯管防垢的深紫外污水杀菌灯，通过壳体内壁的一侧固定连接有安装座，安装座的一侧固定连接有马达，马达的输出轴固定连接有第一皮带轮，并且第一皮带轮的表面通过皮带传动连接有第二皮带轮，第二皮带轮的背面固定连接有齿轮，齿轮的底部和顶部分别啮合有第一齿板和第二齿板，第一齿板和第二齿板的一侧分别固定连接有第一活动杆和第二活动杆，第一活动杆和第二活动杆的底端固定连接有除垢套，通过马达工作带动齿轮转动，从而带动第一齿板和第二齿板运动，带动除垢套在灯管表面运动，将灯管表面的污垢除去，避免污垢附着在灯管表面导致紫外线通过性降低从而导致杀菌效率低下，提高对细菌的杀灭效果，进而提高对污水处理的效果。
(2)、该具有灯管防垢的深紫外污水杀菌灯，通过壳体的一侧转动连接有活动板，并且活动板的一侧固定连接有第二固定座，活动板的一侧固定连接有挂钩，并且壳体一侧的底部固定连接有锁紧装置，便于将活动板打开，使得第二固定座与灯管脱离，便于在长时间使用后对灯管进行拆卸、更换，结构简单，使用灵活方便。
