申请日2018.04.23
公开(公告)日2018.12.25
IPC分类号C02F9/14; C02F3/30; C02F3/12; C02F1/32
摘要
本实用新型涉及一种污水处理领域，更具体的说是一种新型的分散式农村生活污水处理装置，本装置针对水量较小、分散式污水处理，通过A/O活性污泥法、MBR膜以及紫外线消毒对生活污水进行处理后达标排放或者回用。废水调节池与抽水泵一接触连接，抽水泵一与A级生物池接触连接，A级生物池与O级生物池接触连接，并且相互连通，O级生物池的底部设置有微型曝气孔，O级生物池与MBR膜池接触连接，并且相互连通，MBR膜池的底部设置有微型曝气孔，MBR膜池内放置有MBR膜，MBR膜池的顶端安装有紫外线消毒器，MBR膜池的右端安装有微孔曝气机，污泥泵的一端深入MBR膜池的底部，另一端深入A级生物池的内部，抽水泵二与MBR膜池接触连接。
权利要求书

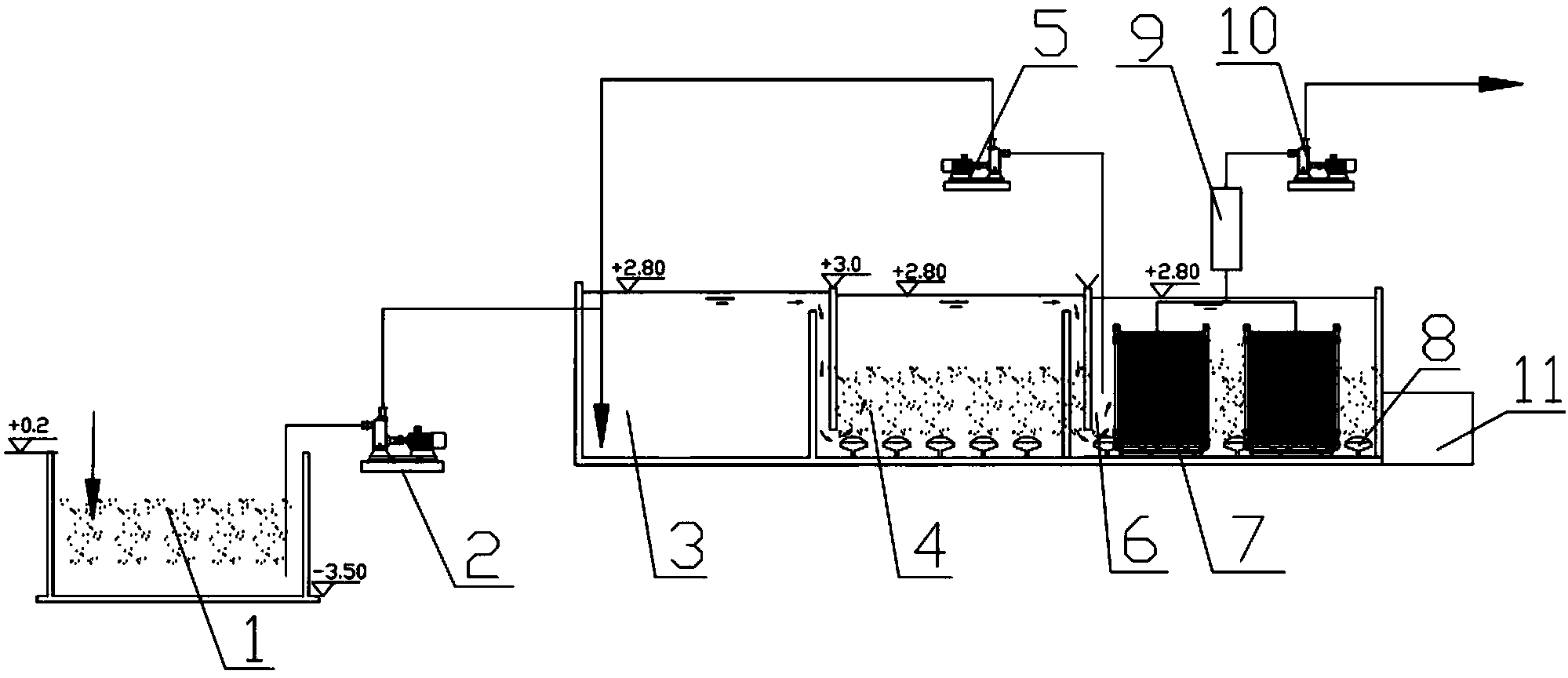

1.一种新型的分散式农村生活污水处理装置，包括废水调节池(1)、抽水泵一(2)、A级生物池(3)、O级生物池(4)、污泥泵(5)、MBR膜池(6)、MBR膜(7)、微型曝气孔(8)、紫外线消毒器(9)、抽水泵二(10)、微孔曝气机(11)，其特征在于：废水调节池(1)与抽水泵一(2)接触连接，抽水泵一(2)与A级生物池(3)接触连接，A级生物池(3)与O级生物池(4)接触连接，并且相互连通，O级生物池(4)的底部设置有微型曝气孔(8)，O级生物池(4)与MBR膜池(6)接触连接，并且相互连通，MBR膜池(6)的底部设置有微型曝气孔(8)，MBR膜池(6)内放置有MBR膜(7)，MBR膜池(6)的顶端安装有紫外线消毒器(9)，MBR膜池(6)的右端安装有微孔曝气机(11)，污泥泵(5)的一端深入MBR膜池(6)的底部，另一端深入A级生物池(3)的内部，抽水泵二(10)与MBR膜池(6)接触连接。
2.根据权利要求1所述的一种新型的分散式农村生活污水处理装置，其特征在于：所述的MBR膜(7)的个数有两个，具体可以根据水量进行设置，并且均匀的分布在MBR膜池(6)的内部。
3.根据权利要求1所述的一种新型的分散式农村生活污水处理装置，其特征在于：所述的微型曝气孔(8)的个数有多个，分别均匀分布在O级生物池(4)和MBR膜池(6)的底部。
4.根据权利要求1所述的一种新型的分散式农村生活污水处理装置，其特征在于：所述的紫外线消毒器(9)设置在MBR膜(7)产水的后端，处理完的污水经过紫外线消毒器进行消毒灭菌。
说明书
一种新型的分散式农村生活污水处理装置
技术领域
本实用新型涉及一种污水处理领域，更具体的说是一种新型的分散式农村生活污水处理装置。
背景技术
大部分农村地区尚未建设污水处理设施，因此农村污水大多只经过简单的三级化粪池处理后就直接排入河涌。随着经济建设的快速增长，农村生活条件的改善，生活污水排放量逐年增加。污水处理主要依托现有农村设施，并未集中安置，造成农村污水量迅速增加，对周边水体环境的污染日益严重，成为农村环境最主要的污染源之一。农村生活污水处理要着重考虑选用成熟可靠，适合农村特点和实际污水处理适用技术。农村污水处理，可根据实际情况将水质进行处理后达标排放到水体或者进行回用，减少对环境的污染，所以设计一种新型的分散式农村生活污水处理装置。
实用新型内容
本实用新型主要解决的技术问题是提供一种新型的分散式农村生活污水处理装置，本装置针对水量较小、分散式污水处理，通过A/O活性污泥法、MBR膜以及紫外线消毒对生活污水进行处理后达标排放或者回用。
为解决上述技术问题，本实用新型涉及一种污水处理领域，更具体的说是一种新型的分散式农村生活污水处理装置，包括废水调节池、抽水泵一、A级生物池、O级生物池、污泥泵、MBR膜池、MBR膜、微型曝气孔、紫外线消毒器、抽水泵二、微孔曝气机，本装置针对水量较小、分散式污水处理，通过A/O活性污泥法、MBR膜以及紫外线消毒对生活污水进行处理后达标排放或者回用。
废水调节池与抽水泵一接触连接，抽水泵一与A级生物池接触连接，A级生物池与O级生物池接触连接，并且相互连通，O级生物池的底部设置有微型曝气孔，O级生物池与MBR膜池接触连接，并且相互连通，MBR膜池的底部设置有微型曝气孔，MBR膜池内放置有MBR膜，MBR膜池的顶端安装有紫外线消毒器，MBR膜池的右端安装有微孔曝气机，污泥泵的一端深入MBR膜池的底部，另一端深入A级生物池的内部，抽水泵二与MBR膜池接触连接。
作为本技术方案的进一步优化，本实用新型一种新型的分散式农村生活污水处理装置所述的MBR膜的个数有两个，可具体可以根据水量进行设置，并且均匀的分布在MBR膜池的内部。
作为本技术方案的进一步优化，本实用新型一种新型的分散式农村生活污水处理装置所述的微型曝气孔的个数有多个，分别均匀分布在O级生物池和MBR膜池的底部。
作为本技术方案的进一步优化，本实用新型一种新型的分散式农村生活污水处理装置所述的紫外线消毒器设置在MBR膜产水的的后端，处理完的污水经过紫外线消毒器进行消毒灭菌。
本实用新型一种新型的分散式农村生活污水处理装置的有益效果为：
本实用新型一种新型的分散式农村生活污水处理装置，本装置针对水量较小、分散式污水处理，通过A/O活性污泥法、MBR膜以及紫外线消毒对生活污水进行处理后达标排放或者回用。
