申请日2018.03.26
公开(公告)日2018.08.21
IPC分类号C02F1/28; B01D53/00; C02F101/20
摘要
本发明公开了一种用于除去工业污水中重金属离子的设备及其处理方法，包括稀释罐、抽取泵、搅拌装置、稀释剂容器、处理罐和活性炭吸附板，所述抽取泵的输出端与稀释罐的侧边相通连接，用于将污水抽取至稀释罐内部，稀释罐侧边底部通过连接管与处理罐内相同连接，连接管将稀释罐内部搅拌混合稀释剂后的污水排出至处理罐内，活性炭吸附板通过安装框架倾斜安装在处理罐内部，处理罐与活性炭吸附板相对的侧边设置有污水排放管。本发明采用的污水处理设备以及处理方法，操作简单，有效对污水中含有的重金属分子吸附去除，避免污水中的重金属分子对环境造成严重破坏，进一步提高对污水处理效果。
权利要求书

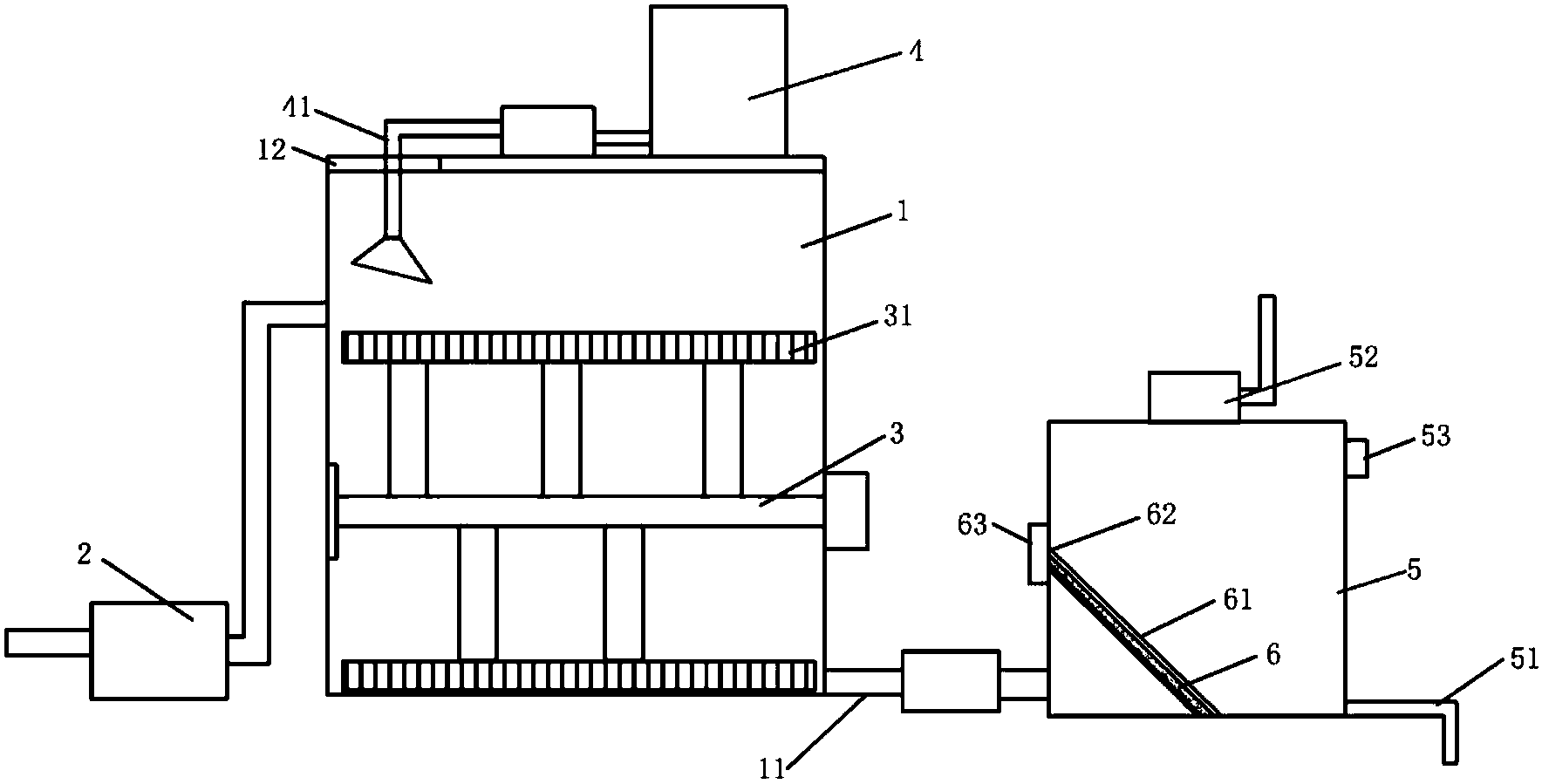

1.一种用于除去工业污水中重金属离子的设备及其处理方法，包括稀释罐(1)、抽取泵(2)、搅拌装置(3)、稀释剂容器(4)、处理罐(5)和活性炭吸附板(6)，其特征在于：所述抽取泵(2)的输出端与稀释罐(1)的侧边相通连接，用于将污水抽取至稀释罐(1)内部，稀释剂容器(4)底部通过输出管(41)与稀释罐(1)内部对应抽取泵(2)的输出端设置，搅拌装置(3)对稀释罐(1)内部污水与稀释剂容器(4)内输出的稀释剂充分混合;
稀释罐(1)侧边底部通过连接管(11)与处理罐(5)内相同连接，连接管(11)将稀释罐(1)内部搅拌混合稀释剂后的污水排出至处理罐(5)内，活性炭吸附板(6)通过安装框架(61)倾斜安装在处理罐(5)内部，处理罐(5)与活性炭吸附板(6)相对的侧边设置有污水排放管(51)，处理罐(5)的顶部设置有气体净化装置(52)，稀释后的污水通过活性炭吸附板(6)过滤其中的重金属后，在进入处理罐(5)与污水排放管(51)之间，通过污水排放管(51)对过滤重金属后的污水排放，处理罐(5)顶部的气体净化装置(52)对处理罐(5)内污水产生的有毒气体净化后排出。
2.根据权利要求1所述的一种用于除去工业污水中重金属离子的设备，其特征在于：所述稀释罐(1)的顶部通过密封板(12)呈密封结构设置。
3.根据权利要求1所述的一种用于除去工业污水 中重金属离子的设备，其特征在于：所述搅拌装置(3)对应稀释罐(1)内部设置有过筛板(31)，并通过过筛板(31)对抽取泵(2)抽取的污水和输出管(41)输出的稀释剂充分搅拌混合。
4.根据权利要求1所述的一种用于除去工业污水中重金属离子的设备，其特征在于：所述处理罐(5)侧边对应活性炭吸附板(6)的端部设置有检修口(62)，活性炭吸附板(6)的端面通过检修口(62)设置更换挡板(63)。
5.一种根据权利要求1所述的用于除去工业污水中重金属离子设备的处理方法，其特征在于：具体包括以下步骤：
S1、抽取泵(2)将排放的污水抽取至密封结构的稀释罐(1)内部，输出管(41)将稀释剂容器(4)内部的稀释剂对应抽取泵(2)排出至稀释罐(1)内部的污水处，与抽取泵(2)排出的污水混合;
S2、搅拌装置(4)运行对稀释罐(1)内部的污水与稀释剂混合搅拌3min，对污水与稀释剂充分混合，确保污水被稀释剂稀释化;
S3、连接管(11)将稀释罐(1)内部稀释后的污水排出至密封结构的处理罐(5)内，通过处理罐(5)内活性炭吸附板(6)对稀释后污水中的重金属过滤，过滤重金属后的污水在处理罐(5)内活性炭吸附板(6)与污水排放管(51)之间，处理罐(5)顶部的气体净化装置(52)对处理罐(5)内污水产生的有毒气体净化后排出;
S4、污水排放管(51)对处理罐(5)内活性炭吸附板(6)和污水排放管(51)之间吸附重金属后的污水排出。
6.根据权利要求5所述的一种用于除去工业污水中重金属离子设备的处理方法，其特征在于：所述稀释罐(1)保持内真空低温，稀释罐(1)内部的温度保持在0-15摄氏度之间。
7.根据权利要求5所述的一种用于除去工业污水中重金属离子设备的处理方法，其特征在于：所述处理罐(5)顶部设置有换气装置(53)，换气装置(53)的输出端与处理罐(5)内部密封连接。
说明书
一种用于除去工业污水中重金属离子的设备及其处理方法
技术领域
本发明涉及污水处理领域，具体为一种用于除去工业污水中重金属离子的设备及其处理方法。
背景技术
重金属在自然条件下难于降解，如果通过食物链进入人体会对人体健康造成严重危害，重金属污水已经成为对环境污染最严重和对人类危害最大的工业污染之一。重金属污水来源广、水量大，主要来自矿山排水、工业排水，污石场淋滤水、选矿厂尾矿排水，有色金属冶炼厂除尘排水。有色金属加工场酸洗污水，电镀厂镀件洗涤水，钢铁厂酸洗排水及电解、农药、医药、尤其和燃料等各种工业污水。此类污水中往往含有如铜、银、镍等贵重金属，如不经过处理直接排放，必然对环境造成严重污染。
随着我国工业的迅猛发展，重金属污水大量排放，重金属的污染日益严重，如何有效治理重金属污染已成为人们共同关注的话题。
近年来环境污染的事件频繁发生，特别是爆炸、泄露、偷排等重大环境污染事件产生的高强度重金属水污染，对人民健康、生态环境及社会安全造成了严重威胁。因此针对突发性重金属水污染的应急快速处理设备的研发成为当务之急。
发明内容
本发明的目的在于提供一种用于除去工业污水中重金属离子的设备及其处理方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于除去工业污水中重金属离子的设备及其处理方法，包括稀释罐、抽取泵、搅拌装置、稀释剂容器、处理罐和活性炭吸附板，其特征在于：所述抽取泵的输出端与稀释罐的侧边相通连接，用于将污水抽取至稀释罐内部，稀释剂容器底部通过输出管与稀释罐内部对应抽取泵的输出端设置，搅拌装置对稀释罐内部污水与稀释剂容器内输出的稀释剂充分混合;
稀释罐侧边底部通过连接管与处理罐内相同连接，连接管将稀释罐内部搅拌混合稀释剂后的污水排出至处理罐内，活性炭吸附板通过安装框架倾斜安装在处理罐内部，处理罐与活性炭吸附板相对的侧边设置有污水排放管，处理罐的顶部设置有气体净化装置，稀释后的污水通过活性炭吸附板过滤其中的重金属后，在进入处理罐与污水排放管之间，通过污水排放管对过滤重金属后的污水排放，处理罐顶部的气体净化装置对处理罐内污水产生的有毒气体净化后排出。
优选的，所述稀释罐的顶部通过密封板呈密封结构设置。将稀释剂在稀释罐内部通过密封板与污水混合，避免稀释剂混合产生的有害气体被排入大气，造成大气污染。
优选的，所述搅拌装置对应稀释罐内部设置有过筛板，并通过过筛板对抽取泵抽取的污水和输出管输出的稀释剂充分搅拌混合。搅拌装置对稀释罐内部的污水与稀释剂搅拌混合，过筛板提高搅拌装置对污水与稀释剂之间混合的充分性。
优选的，所述处理罐侧边对应活性炭吸附板的端部设置有检修口，活性炭吸附板的端面通过检修口设置更换挡板。在活性炭吸附板对稀释后的污水吸附重金属分子效果不佳时，通过更换挡板将活性炭吸附板从处理罐内部的安装框架拆卸更换，确保对污水吸附重金属分子的效果。
本发明还提供了一种用于除去工业污水中重金属离子的处理方法，具体包括以下步骤：
S1、抽取泵将排放的污水抽取至密封结构的稀释罐内部，输出管将稀释剂容器内部的稀释剂对应抽取泵排出至稀释罐内部的污水处，与抽取泵排出的污水混合;
S2、搅拌装置运行对稀释罐内部的污水与稀释剂混合搅拌3min，对污水与稀释剂充分混合，确保污水被稀释剂稀释化;
S3、连接管将稀释罐内部稀释后的污水排出至密封结构的处理罐内，通过处理罐内活性炭吸附板对稀释后污水中的重金属过滤，过滤重金属后的污水在处理罐内活性炭吸附板与污水排放管之间，处理罐顶部的气体净化装置对处理罐内污水产生的有毒气体净化后排出;
S4、污水排放管对处理罐内活性炭吸附板和污水排放管之间吸附重金属后的污水排出。
优选的，所述稀释罐保持内真空低温，稀释罐内部的温度保持在0-15摄氏度之间。稀释剂与污水在低温真空的稀释罐内部混合，有效避免稀释剂与污水混合产生的有毒气体被排至大气，并通过低温避免稀释剂含有的有害成分遇高温发生爆炸的现象，提高使用的安全性。
优选的，所述处理罐顶部设置有换气装置，换气装置的输出端与处理罐内部密封连接。处理罐顶部的气体净化装置对处理罐内稀释剂与污水混合产生的有害气体净化后排放，换气装置辅助气体净化装置对处理罐内部输入气体，提高气体净化装置对处理罐内气体净化处理的效果。
与现有技术相比，本发明的有益效果是：本发明将污水通过抽取泵抽取至稀释罐内，与稀释罐顶部输出管输出稀释剂容器内稀释剂混合，并通过稀释剂与污水稀释污水后通过连接管排出至处理罐内，处理罐内活性炭吸附板对稀释后污水过滤，污水在过滤中通过活性炭吸附板对污水中的重金属分子吸附，吸附重金属分子后的污水通过污水排放管排放，处理罐顶部的气体净化装置对处理罐内污水产生的有毒气体净化后排出，确保对污水处理过程中无害无污染的效果。本发明采用的污水处理设备以及处理方法，操作简单，有效对污水中含有的重金属分子吸附去除，避免污水中的重金属分子对环境造成严重破坏，进一步提高对污水处理效果。
