申请日2018.02.01
公开(公告)日2018.11.02
IPC分类号C02F9/14
摘要
本实用新型公开了一种智能MBR一体化生活污水处理设备，包括污水池，污水池的一侧连接有排水泵，排水泵的一端连接有调节池，调节池的内部设置有潜水泵，调节池的一侧连接有膜池，膜池的内部底端安装有污泥液位器，膜池的一侧安装有超声波清洗设备，膜池的顶端一侧连接有风机，膜池的顶端另一侧分别连接有控向阀和中央控制器。本实用新型是一种智能MBR一体化生活污水处理设备，可方便调节各个反应池的使用时间，达到智能化使用效果，同时具有自主检测加工过滤的使用效果，使废水中的悬浮物质，胶体物质、微生物菌群与已净化的水彻底分离，有效的取代了传统工艺中的处理设备，使出水水质更加稳定优质。
权利要求书

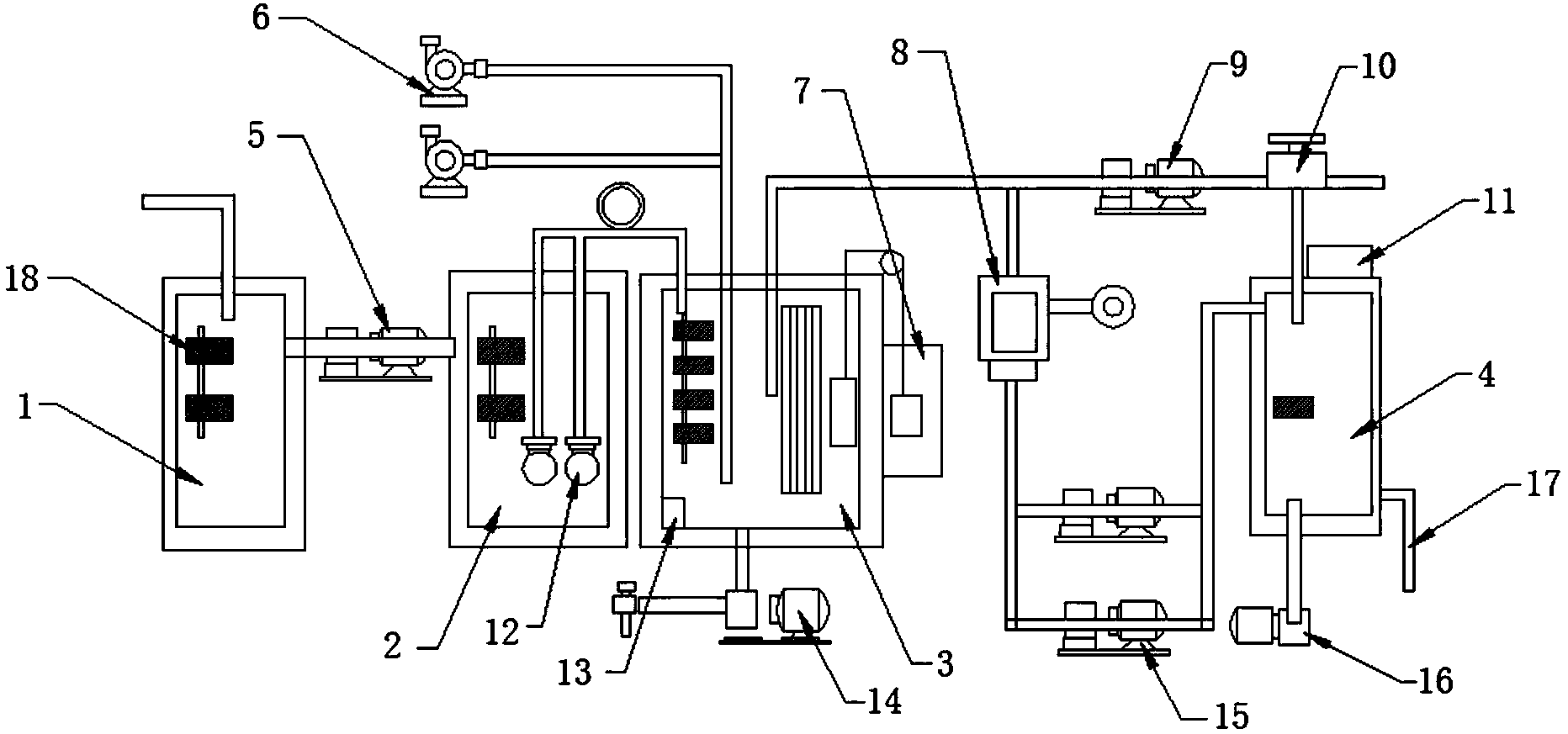

1.一种智能MBR一体化生活污水处理设备，包括污水池(1)，其特征在于，所述污水池(1)的一侧连接有排水泵(5)，所述排水泵(5)的一端连接有调节池(2)，所述调节池(2)的内部设置有潜水泵(12)，所述调节池(2)的一侧连接有膜池(3)，所述膜池(3)的内部底端安装有污泥液位器(13)，所述膜池(3)的一侧安装有超声波清洗设备(7)，所述膜池(3)的顶端一侧连接有风机(6)，所述膜池(3)的顶端另一侧分别连接有控向阀(10)和中央控制器(8)，所述控向阀(10)和中央控制器(8)的一端均连接有消毒池(4)，所述消毒池(4)的顶端安装有紫外线消毒设备(11)，所述消毒池(4)的底端安装有臭氧机(16)，所述污水池(1)、调节池(2)、膜池(3)和消毒池(4)的内部均安装有水质检测设备(18)。
2.根据权利要求1所述的一种智能MBR一体化生活污水处理设备，其特征在于，所述控向阀(10)与膜池(3)之间连接有反冲泵(9)，所述中央控制器(8)与消毒池(4)之间设置有自吸泵(15)。
3.根据权利要求1所述的一种智能MBR一体化生活污水处理设备，其特征在于，所述水质检测设备(18)与中央控制器(8)相连接。
4.根据权利要求1所述的一种智能MBR一体化生活<a href="http://www.dowater.com/"style="textdecoration:none"><font color="#000000">污水</font></a>处理设备，其特征在于，所述膜池(3)的底端连接有污泥泵(14)，所述消毒池(4)的底端一侧设置有出水口(17)。
说明书
一种智能MBR一体化生活污水处理设备
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种智能MBR一体化生活污水处理设备。
背景技术
MBR污水处理，是现代污水处理的一种常用方式，其采用膜生物反应器技术是生物处理技术与膜分离技术相结合的一种新技术，取代了传统工艺中的二沉池，它可以高效地进行固液分离，得到直接使用的稳定中水。适用范围：住宅小区、办公楼、商场、宾馆、饭店、机关、学校、部队、工厂等生活污水和与之类似的工业有机废水等，污水经格栅进入调节池后经自吸泵进入生物反应器，通过PLC控制器开启曝气机充氧，生物反应器出水经循环泵进入膜分离处理单元，浓水返回调节池，膜分离的水经过快速混合法氯化消毒后，进入中水贮水池。反冲洗泵利用清洗池中处理水对膜处理设备进行反冲洗，反冲污水返回调节池。通过生物反应器内的水位控制自吸泵的启闭。膜单元的过滤操作与反冲洗操作可自动或手动控制。当膜单元需要化学清洗操作时，关闭进水阀和污水循环阀，打开药洗阀和药剂循环阀，启动药液循环泵，进行化学清洗操作。
在现有的污水处理的技术条件基础上，在MBR污水处理使用的范围性以及便捷性上依然存在很多不足，大部分的污水处理结构太过单一，缺乏可自主检测，自动进行调节的功能，不能达到智能化的使用效果。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种智能MBR一体化生活污水处理设备，可以有效的提高污水处理设备使用范围以及便捷性，该设备通过各个污水处理池内部的水质检测设备与中央控制器进行连接控制，可方便调节各个反应池的使用时间，达到智能化使用效果，同时具有自主检测加工过滤的使用效果。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种智能MBR一体化生活污水处理设备，包括污水池，所述污水池的一侧连接有排水泵，所述排水泵的一端连接有调节池，所述调节池的内部设置有潜水泵，所述调节池的一侧连接有膜池，所述膜池的内部底端安装有污泥液位器，所述膜池的一侧安装有超声波清洗设备，所述膜池的顶端一侧连接有风机，所述膜池的顶端另一侧分别连接有控向阀和中央控制器，所述控向阀和中央控制器的一端均连接有消毒池，所述消毒池的顶端安装有紫外线消毒设备，所述消毒池的底端安装有臭氧机，所述污水池、调节池、膜池和消毒池的内部均安装有水质检测设备。
作为本实用新型的一种优选技术方案，所述控向阀与膜池之间连接有反冲泵，所述中央控制器与消毒池之间设置有自吸泵。
作为本实用新型的一种优选技术方案，所述水质检测设备与中央控制器相连接。
作为本实用新型的一种优选技术方案，所述膜池的底端连接有污泥泵，所述消毒池的底端一侧设置有出水口。
与现有技术相比，本实用新型的有益效果如下：
本实用新型是一种智能MBR一体化生活污水处理设备，该设备通过各个污水处理池内部的水质检测设备与中央控制器进行连接控制，可方便调节各个反应池的使用时间，达到智能化使用效果，同时具有自主检测加工过滤的使用效果，使废水中的悬浮物质，胶体物质、微生物菌群与已净化的水彻底分离，有效的取代了传统工艺中的处理设备，使出水水质更加稳定优质。
