申请日2018.03.27
公开(公告)日2018.08.28
IPC分类号B01D21/00; B01D21/24
摘要
本发明公开了一种污水沉淀装置及方法，它解决了现有技术中污水处理不完全、影响设备使用寿命的问题，污水通过过滤模式、除污模式处理，能够有效的将污水中杂质过滤掉;其技术方案为：包括污水处理罐，污水处理罐内部由横向隔板分隔成多级沉淀仓;任一沉淀仓的出水口与其相邻沉淀仓的入水口通过溢流管连通，且每个沉淀仓的出水口位置高于入水口;污水经多级沉淀仓过滤后淤泥沉淀于横向隔板上部;所述沉淀仓的一侧靠下位置设有排污管;沉淀仓的内部安装搅拌装置，多级沉淀仓的搅拌装置由同一驱动装置带动，将横向隔板上的淤泥与存留液体搅拌形成高浓度混合物，所述混合物经排污管流出。
权利要求书
1.一种污水沉淀装置，其特征在于，包括污水处理罐，污水处理罐内部由横向隔板分隔成多级沉淀仓;任一沉淀仓的出水口与其相邻沉淀仓的入水口通过溢流管连通，且每个沉淀仓的出水口位置高于入水口;污水经多级沉淀仓过滤后淤泥沉淀于横向隔板上部;
所述沉淀仓的一侧靠下位置设有排污管;沉淀仓的内部安装搅拌装置，多级沉淀仓的搅拌装置由同一驱动装置带动，将横向隔板上的淤泥与存留液体搅拌形成高浓度混合物，所述混合物经排污管流出。
2.根据权利要求1所述的一种污水沉淀装置，其特征在于，所述沉淀仓内部靠近出水口侧设有竖直的导流隔板。
3.根据权利要求1所述的一种污水沉淀装置，其特征在于，所述溢流管上设置电动阀门。
4.根据权利要求1所述的一种污水沉淀装置，其特征在于，多级沉淀仓沿竖向分布，最上层沉淀仓的一侧设有污水进水管，最下层沉淀仓的一侧设有排水管。
5.根据权利要求4所述的一种污水沉淀装置，其特征在于，所述污水进水管和排水管上设置电动阀门。
6.根据权利要求1所述的一种污水沉淀装置，其特征在于，所述驱动装置为电动机，搅拌装置为所述电动机带动的毛刷。
7.根据权利要求6所述的一种污水沉淀装置，其特征在于，所述电动机固定于最上层沉淀仓的顶部，电动机通过联轴器连接多根传动轴，每个传动轴的末端安装有毛刷;传动轴与横向隔板之间设有密封轴承。
8.根据权利要求1所述的一种污水沉淀装置，其特征在于，所述排污管上设置电动阀门。
9.根据权利要求1所述的一种污水沉淀装置，其特征在于，所述污水处理罐呈圆柱体结构。
10.根据权利要求1-9任一所述的一种污水沉淀装置的使用方法，其特征在于，包括以下步骤：
步骤(1)打开污水进水管、排水管和溢流管上的电动阀门，原生污水从污水进水管进入最上层沉淀仓，污水在最上层沉淀仓内沉淀，淤泥积累在横向隔板上;沉淀后的污水通过溢流管进入下一级沉淀仓;
步骤(2)污水经多级沉淀仓过滤后从排水管排出;
步骤(3)过滤结束后，关闭污水进水管、排水管和溢流管上的电动阀门，启动电动机，电动机带动毛刷搅拌横向隔板上的淤泥及存留在沉淀仓内部的液体;
步骤(4)打开排污管上的电动阀门，搅拌后的混合物经排污管排出。
说明书
一种污水沉淀装置及方法
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水沉淀装置及方法。
背景技术
近年来国家投入了大量的资金在污水处理方面，加大污水物理力度，投资建设污水处理厂，鼓励研发污水处理装置，目前许多污水处理装置运用多种物理和化学方法达到了污水净化的效果，但是在后续的沉积在设备里的沉淀物的清洁方面都有所忽视。如果残留在设备里的沉淀物没有做好处理，不但会缩短设备使用寿命，而且会影响设备的正常工作，达不到理想的过滤效果。
发明内容
为了克服现有技术的不足，本发明提供了一种污水沉淀装置及方法，污水通过过滤模式、除污模式处理，能够有效的将污水中杂质过滤掉。
本发明采用下述技术方案：

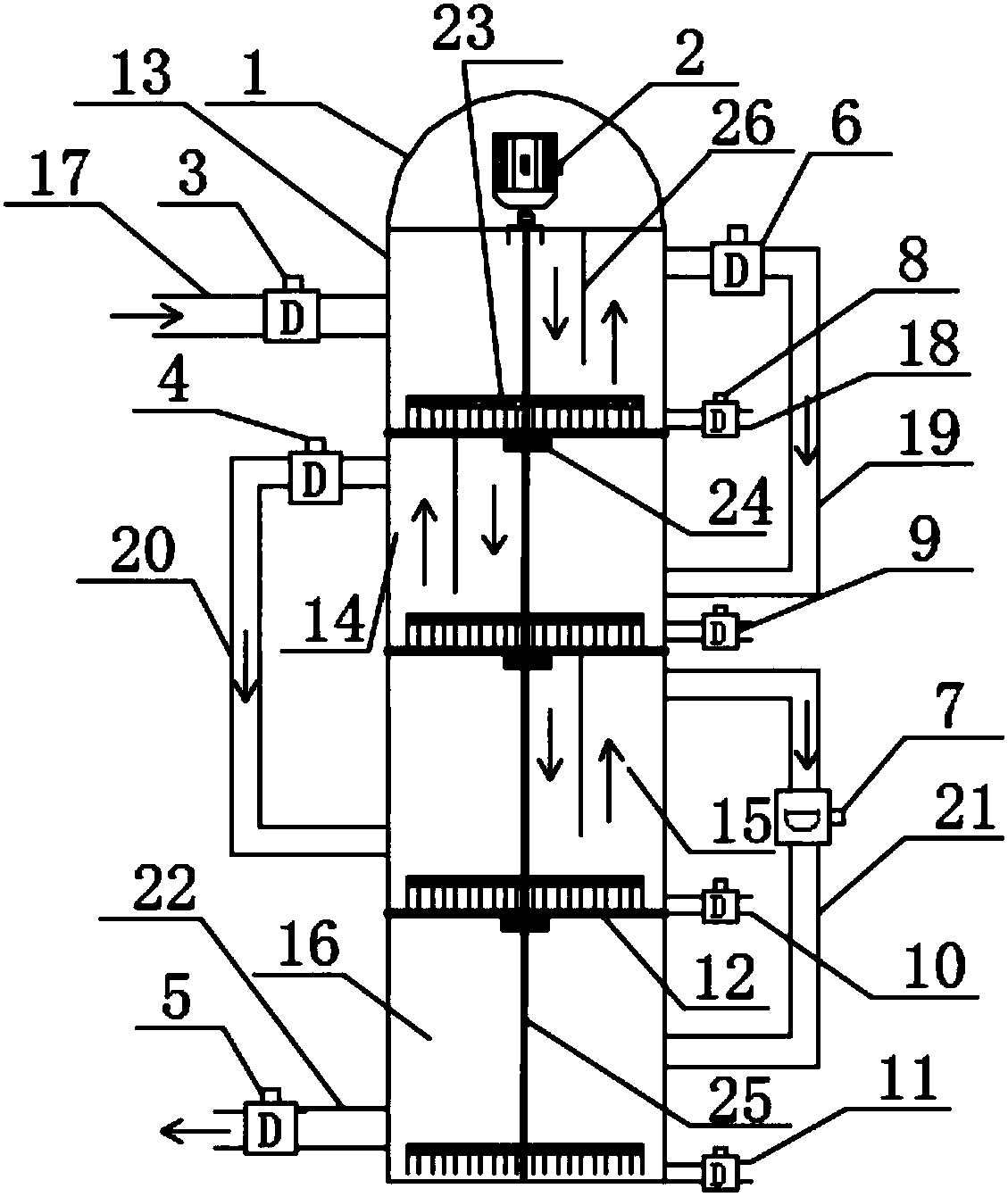

一种污水沉淀装置，包括污水处理罐，污水处理罐内部由横向隔板分隔成多级沉淀仓;任一沉淀仓的出水口与其相邻沉淀仓的入水口通过溢流管连通，且每个沉淀仓的出水口位置高于入水口;污水经多级沉淀仓过滤后淤泥沉淀于横向隔板上部;
所述沉淀仓的一侧靠下位置设有排污管;沉淀仓的内部安装搅拌装置，多级沉淀仓的搅拌装置由同一驱动装置带动，将横向隔板上的淤泥与存留液体搅拌形成高浓度混合物，所述混合物经排污管流出。
进一步，所述沉淀仓内部靠近出水口侧设有竖直的导流隔板。
进一步，所述溢流管上设置电动阀门。
进一步，多级沉淀仓沿竖向分布，最上层沉淀仓的一侧设有污水进水管，最下层沉淀仓的一侧设有排水管。
进一步，所述污水进水管和排水管上设置电动阀门。
进一步，所述驱动装置为电动机，搅拌装置为所述电动机带动的毛刷。
进一步，所述电动机固定于最上层沉淀仓的顶部，电动机通过联轴器连接多根传动轴，每个传动轴的末端安装有毛刷;传动轴与横向隔板之间设有密封轴承。
进一步，所述排污管上设置电动阀门。
进一步，所述污水处理罐呈圆柱体结构。
一种污水沉淀装置的使用方法，包括以下步骤：
步骤(1)打开污水进水管、排水管和溢流管上的电动阀门，原生污水从污水进水管进入最上层沉淀仓，污水在最上层沉淀仓内沉淀，淤泥积累在横向隔板上;沉淀后的污水通过溢流管进入下一级沉淀仓;
步骤(2)污水经多级沉淀仓过滤后从排水管排出;
步骤(3)过滤结束后，关闭污水进水管、排水管和溢流管上的电动阀门，启动电动机，电动机带动毛刷搅拌横向隔板上的淤泥及存留在沉淀仓内部的液体;
步骤(4)打开排污管上的电动阀门，搅拌后的混合物经排污管排出。
与现有技术相比，本发明的有益效果是：
(1)本发明每个沉淀仓的出水口位置高于入水口位置，使结束过滤模式时，各沉淀仓内会留有一部分沉淀过的液体，电动机依靠传动轴带动毛刷转动，将每个沉淀仓中沉淀的淤泥与存留液体搅拌成高浓度混合物，随后经过各排污管排出，不必再引入清水冲洗;
(2)本发明包括多个沉淀仓，且每个沉淀仓内都设有导流隔板，每个沉淀仓内污水杂质大多沉淀在底部，经过溢流管流出的多是上部较清洁或纯液态流体，多级溢流，可将杂质有效过滤;
(3)本发明先进行过滤模式，后进行除污模式，两种模式结合能够有效的将污水过滤，增强过滤效果。
