申请日2003.11.28
公开(公告)日2005.01.05
IPC分类号C02F9/14; B01D61/14
摘要
一种小型污水双重处理装置，由曝气反应箱、增氧泵、抽水泵，中空纤维微孔膜组成。曝气反应箱内装有管框，框内侧装有中空纤维微孔膜，管框通过连接管与抽水泵相连。增氧泵的输气管与气室相连，气室上装有多根软管，软管端装有出气头。本实用新型解决家庭及单位生活污水无法处理白白浪费资源之不足。具有污水处理效率高，效果好，工艺简单，操作方便之优点。
権利要求書

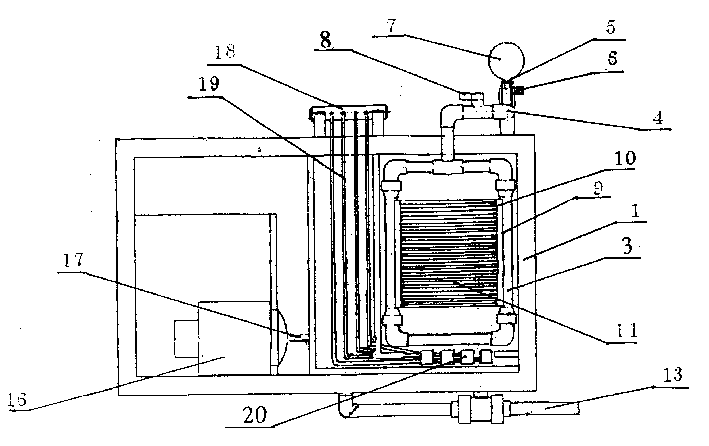

1、一种小型污水双重处理装置，由曝气反应箱、增氧泵、抽水 泵、中空纤维微孔膜组成，其特征在于：曝气反应箱内垂直装有矩形 管框3，管框上端与连接管4相连，连接管与抽水泵12相连接，抽水泵 出水口装在净水箱14内，净水箱底部有净水出口管，矩形管框内侧有 一长槽9，槽内密封装有夹片10，夹片上夹有中空纤维微孔膜11，框架 下部装有增气泵16，增氧泵的输气管17与所室相连，气室上装有软管 19，软管端装有微孔出气头20，安放在中空纤维孔膜下方。
2、按权利要求1所述的小型污水双重处理装置，其特征：连接管 上装有注水口、阀门、压力表。
3、按权利要求1所述的小型污水双重处理装置，其特征：矩形管 框数量为2～5个，每个矩形管框上方装有阀门。
4、按权利要求1所述的小型污水双重处理装置，其特征：气室上 的软管，数量为4～16根。
说明书
小型污水双重处理装置
技术领域
本实用新型属于环保领域，更确切地说，是一种小型污水处理装 置。
我国是世界水资源缺乏国家之一，但在日常生活中，水资源的浪 费又很严重，家庭中淘米、洗菜、洗衣时常常使用大量的自来水，用 后却又白白地从下水道排走。而目前还末见有高效的小型污水处理装 置出现。
发明内容
本实用新型的目的在于：提供一种可供家庭及单位使用的、具有 双重处理效果的污水处置装置。
本实用新型的技术解决方式：
一种小型污水双重处理装置，由曝气反应箱、净水箱、增氧泵、 抽水泵组成。其特征在于：曝气反应箱内装有软管、微孔气头用增氧 泵向水中增氧便可使微生物大量产生，有效地去除污水中的有机物。 箱内并装有中空纤维微孔膜。经除去有机物的水由于抽水泵的作用经 中空纤维微孔膜的过滤进入净水箱供再次使用。
本实用新型的优点：污水处理效率高、效果好、工艺简单、操作 方便。
