申请日2018.02.06
公开(公告)日2018.10.09
IPC分类号C02F9/04
摘要
本实用新型公开了一种水利工程中的污水处理系统，包括污水收集罐以及污水处理池，其通过将污泥输送管与污水收集罐的连通端设置于污水处理池的上端，过滤板、活动板以及弹簧转杆沿污水收集罐纵向设置有上下两段，该上段的活动板通过弹簧转杆与污水收集罐活动连接，下段的活动板通过弹簧转杆与过滤板以及污水处理池活动连接，且上段的过滤板的内部过滤孔大于下段的过滤板的内部过滤孔，使此新型结构中过滤板可以对污水进行污泥与污水的多次分离，污泥排放快速，污水初次处理快速;通过连接框架的内部固定有通孔大小不同的格栅以及土工布，该通孔沿污水收集罐纵向依次逐渐变小，使此实用新型结构不仅满足污水的吸附消毒处理，且更加切合实际。
权利要求书

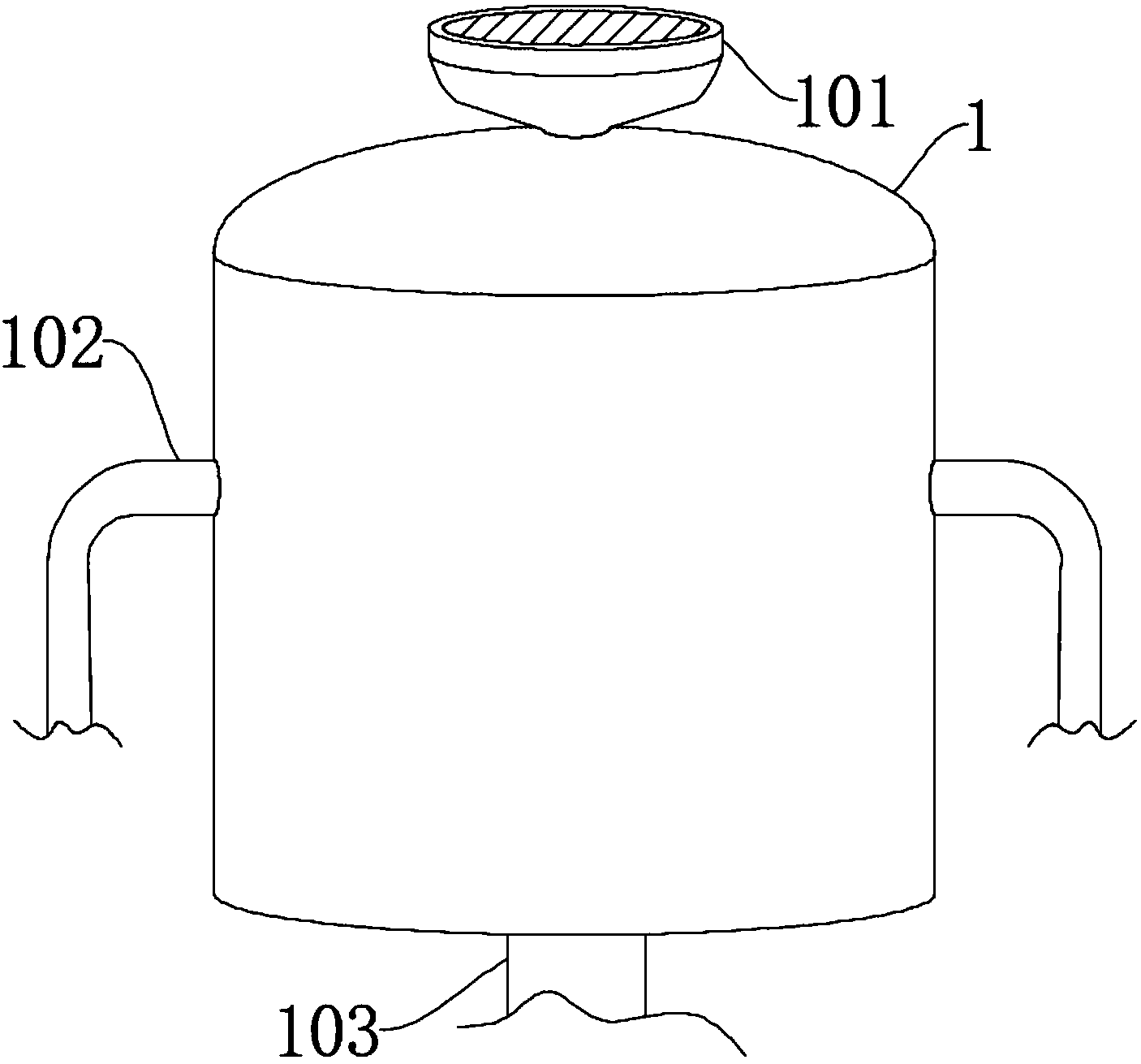

1.一种水利工程中的污水处理系统，包括污水收集罐(1)以及污水处理池(2)，该污水处理池(2)设置于污水收集罐(1)的内部，其特征在于：所述污水收集罐(1)的外表面设置有污水集中口(101)、污泥输送管(102)以及中水输送管(103)，该污水集中口(101)呈“漏斗”状固定于污水收集罐(1)的上端中段，污泥输送管(102)对称固定于污水收集罐(1)左右两端，且中水输送管(103)贯穿污水收集罐(1)的下端侧壁与污水处理池(2)相连通，所述污水收集罐(1)的内部还设置有过滤板(3)、活动板(4)以及弹簧转杆(5)，该活动板(4)对称设置于过滤板(3)的左右两端，且过滤板(3)以及弹簧转杆(5)两者固定于污水收集罐(1)的内壁上，活动板(4)与弹簧转杆(5)活动连接，所述污水处理池(2)设置于过滤板(3)的下端，其包括有砂砾处理层(201)、连接框架(202)、活性炭吸附层(203)、阳离子吸附层(204)以及灭菌处理层(205)，该砂砾处理层(201)、活性炭吸附层(203)、阳离子吸附层(204)以及灭菌处理层(205)四者沿污水收集罐(1)纵向依次排列，且四者中每相邻的两者之间均通过连接框架(202)固定设置。
2.根据权利要求1所述的一种水利工程中的污水处理系统，其特征在于：所述污泥输送管(102)与污水收集罐(1)的连通端设置于污水处理池(2)的上端。
3.根据权利要求1所述的一种水利工程中的污水处理系统，其特征在于：所述过滤板(3)、活动板(4)以及弹簧转杆(5)沿污水收集罐(1)纵向设置有上下两段，该上段的活动板(4)通过弹簧转杆(5)与污水收集罐(1)活动连接，下段的活动板(4)通过弹簧转杆(5)与过滤板(3)以及污水处理池(2)活动连接，且上段的过滤板(3)的内部过滤孔大于下段的过滤板(3)的内部过滤孔。
4.根据权利要求1所述的一种水利工程中的污水处理系统，其特征在于：所述连接框架(202)的内部固定有通孔大小不同的格栅以及土工布，该通孔沿污水收集罐(1)纵向依次逐渐变小。
说明书
一种水利工程中的污水处理系统
技术领域
本实用新型涉及水利工程相关技术领域，具体为一种水利工程中的污水处理系统。
背景技术
目前，城市每天都有大量的生活污水、工业废水，由于没有及时治理，这些污废水污染着城市的河道及环境，严重影响着城市居民的生活，严重污染地区甚至危害动植物的生命和人类的生活条件，破坏了生态平衡。专业技术人员致力于环境保护，治理污水、废水先根据污水源处的情况，大多采取如下措施：一、根除污水源;二、建立污、废水处理工厂，污水处理厂一般分为城市集中污水处理厂和各污染源分散污水处理厂，处理后排入河道或城市管道，有时为了回收循环利用废水资源，需要提高处理后出水水质时则需建设污水回用或循环利用污水处理厂，总的来说，污水处理一般分为一级、二级、三级或深度处理，在城市用水资源短缺的情况下，从我国正在实施可持续发展的战略来看，实现城市生活污水的二次利用是势在必行之策。污水处理技术以“中水回用”为主旨，在实现生活污水转化为中水的过程中出现了各种技术工艺和系统。然而多数的处理技术工艺流程复杂、设备昂贵和运行成本高，为此我们提出一种水利工程中的污水处理系统用于解决上述问题。
实用新型内容
本实用新型的目的在于提供一种水利工程中的污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水利工程中的污水处理系统，包括污水收集罐以及污水处理池，该污水处理池设置于污水收集罐的内部，所述污水收集罐的外表面设置有污水集中口、污泥输送管以及中水输送管，该污水集中口呈“漏斗”状固定于污水收集罐的上端中段，污泥输送管对称固定于污水收集罐左右两端，且中水输送管贯穿污水收集罐的下端侧壁与污水处理池相连通，所述污水收集罐的内部还设置有过滤板、活动板以及弹簧转杆，该活动板对称设置于过滤板的左右两端，且过滤板以及弹簧转杆两者固定于污水收集罐的内壁上，活动板与弹簧转杆活动连接，所述污水处理池设置于过滤板的下端，其包括有砂砾处理层、连接框架、活性炭吸附层、阳离子吸附层以及灭菌处理层，该砂砾处理层、活性炭吸附层、阳离子吸附层以及灭菌处理层四者沿污水收集罐纵向依次排列，且四者中每相邻的两者之间均通过连接框架固定设置。
优选的，所述污泥输送管与污水收集罐的连通端设置于污水处理池的上端。
优选的，所述过滤板、活动板以及弹簧转杆沿污水收集罐纵向设置有上下两段，该上段的活动板通过弹簧转杆与污水收集罐活动连接，下段的活动板通过弹簧转杆与过滤板以及污水处理池活动连接，且上段的过滤板的内部过滤孔大于下段的过滤板的内部过滤孔。
优选的，所述连接框架的内部固定有通孔大小不同的格栅以及土工布，该通孔沿污水收集罐纵向依次逐渐变小。
与现有技术相比，本实用新型的有益效果是：本实用新型通过将污泥输送管与污水收集罐的连通端设置于污水处理池的上端，过滤板、活动板以及弹簧转杆沿污水收集罐纵向设置有上下两段，该上段的活动板通过弹簧转杆与污水收集罐活动连接，下段的活动板通过弹簧转杆与过滤板以及污水处理池活动连接，且上段的过滤板的内部过滤孔大于下段的过滤板的内部过滤孔，使此新型结构在使用时，过滤板可以对污水进行污泥与污水的多次分离，污泥排放快速，污水初次处理快速;通过连接框架的内部固定有通孔大小不同的格栅以及土工布，该通孔沿污水收集罐纵向依次逐渐变小，使此实用新型结构在工作时，不仅满足污水的吸附消毒处理，且更加切合实际。
