申请日2018.02.07
公开(公告)日2018.10.23
IPC分类号C02F1/00
摘要
本实用新型公开了一种家用小型污水净化器，包括固定板，所述固定板的左侧设置有污水净化器本体，污水净化器本体的右侧固定连接有固定杆，固定板的右侧固定连接有卡箱，固定杆的右端依次贯穿固定板和卡箱并延伸至卡箱的内部，固定杆位于卡箱内部的顶部和底部均开设有卡槽，卡箱内壁顶部的左侧固定连接有光杆。本实用新型通过设置固定板、污水净化器本体、固定杆、卡箱、卡槽、光杆、滑环、传动板、斜孔、传动杆、竖板、拉杆、挡板、升降板、卡杆和第一弹簧的配合使用，解决了现有的家用小型污水净化器安装时操作繁琐的问题，该家用小型污水净化器，具备便于安装的优点，节省了使用者大量的时间，便于使用者使用。
权利要求书

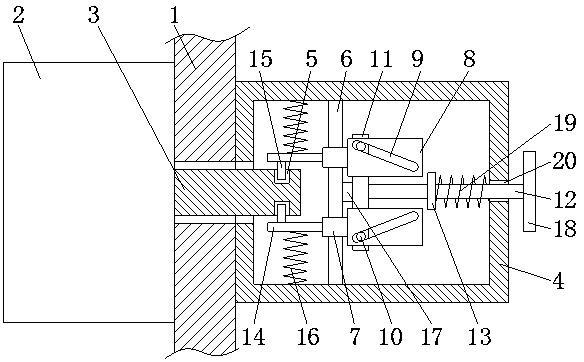

1.一种家用小型污水净化器，包括固定板(1)，其特征在于：所述固定板(1)的左侧设置有污水净化器本体(2)，所述污水净化器本体(2)的右侧固定连接有固定杆(3)，所述固定板(1)的右侧固定连接有卡箱(4)，所述固定杆(3)的右端依次贯穿固定板(1)和卡箱(4)并延伸至卡箱(4)的内部，所述固定杆(3)位于卡箱(4)内部的顶部和底部均开设有卡槽(5)，所述卡箱(4)内壁顶部的左侧固定连接有光杆(6)，所述光杆(6)的底部与卡箱(4)内壁底部的左侧固定连接，所述光杆(6)表面的顶部和底部均滑动连接有滑环(7)，所述滑环(7)的右侧固定连接有传动板(8)，所述传动板(8)的正面开设有斜孔(9)，所述斜孔(9)的内部滑动连接有传动杆(10)，所述传动杆(10)的背面固定连接有竖板(11)，所述竖板(11)的右侧固定连接有拉杆(12)，所述拉杆(12)的表面固定连接有挡板(13)，所述拉杆(12)的右端贯穿卡箱(4)并延伸至卡箱(4)的外部，所述滑环(7)的左侧固定连接有升降板(14)，所述升降板(14)的内侧固定连接有卡杆(15)，所述卡杆(15)远离升降板(14)的一端延伸至卡槽(5)的内部，所述升降板(14)的外侧固定连接有第一弹簧(16)，所述第一弹簧(16)远离升降板(14)的一端与卡箱(4)的内壁固定连接。
2.根据权利要求1所述的一种家用小型污水净化器，其特征在于：所述竖板(11)的左侧固定连接有橡胶垫(17)，所述橡胶垫(17)的左侧与光杆(6)的右侧接触。
3.根据权利要求1所述的一种家用小型污水净化器，其特征在于：所述拉杆(12)的右端固定连接有拉盘(18)，且拉盘(18)与拉杆(12)配合使用。
4.根据权利要求1所述的一种家用小型污水净化器，其特征在于：所述拉杆(12)的表面且位于挡板(13)的右侧套设有第二弹簧(19)，所述第二弹簧(19)的左端与挡板(13)的右侧固定连接，所述第二弹簧(19)的右端与卡箱(4)内壁的右侧固定连接。
5.根据权利要求1所述的一种家用小型污水净化器，其特征在于：所述卡箱(4)的右侧开设有通孔(20)，且通孔(20)与拉杆(12)配合使用。
说明书
一种家用小型污水净化器
技术领域
本实用新型涉及环保技术领域，具体为一种家用小型污水净化器。
背景技术
环境保护是在个人、组织或政府层面，为大自然和人类福祉而保护自然环境的行为，指人类为解决现实或潜在的环境问题，协调人类与环境的关系，保障经济社会的可持续发展而采取的各种行动的总称，其方法和手段有工程技术的、行政管理的，也有法律的、经济的、宣传教育的等，保护环境是人类有意识地保护自然资源并使其得到合理的利用，防止自然环境受到污染和破坏;对受到污染和破坏的环境做好综合的治理，以创造出适合于人类生活、工作的环境，协调人与自然的关系，让人们做到与自然和谐相处的概念。
家用小型污水净化器是污水净化器的一种，污水净化器在使用前需要对其安装，但是，现有的家用小型污水净化器安装时操作繁琐，浪费了使用者大量的时间，不便于使用者使用。
实用新型内容
本实用新型的目的在于提供一种家用小型污水净化器，具备便于安装的优点，解决了现有的家用小型污水净化器安装时操作繁琐的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家用小型污水净化器，包括固定板，所述固定板的左侧设置有污水净化器本体，所述污水净化器本体的右侧固定连接有固定杆，所述固定板的右侧固定连接有卡箱，所述固定杆的右端依次贯穿固定板和卡箱并延伸至卡箱的内部，所述固定杆位于卡箱内部的顶部和底部均开设有卡槽，所述卡箱内壁顶部的左侧固定连接有光杆，所述光杆的底部与卡箱内壁底部的左侧固定连接，所述光杆表面的顶部和底部均滑动连接有滑环，所述滑环的右侧固定连接有传动板，所述传动板的正面开设有斜孔，所述斜孔的内部滑动连接有传动杆，所述传动杆的背面固定连接有竖板，所述竖板的右侧固定连接有拉杆，所述拉杆的表面固定连接有挡板，所述拉杆的右端贯穿卡箱并延伸至卡箱的外部，所述滑环的左侧固定连接有升降板，所述升降板的内侧固定连接有卡杆，所述卡杆远离升降板的一端延伸至卡槽的内部，所述升降板的外侧固定连接有第一弹簧，所述第一弹簧远离升降板的一端与卡箱的内壁固定连接。
优选的，所述竖板的左侧固定连接有橡胶垫，所述橡胶垫的左侧与光杆的右侧接触。
优选的，所述拉杆的右端固定连接有拉盘，且拉盘与拉杆配合使用。
优选的，所述拉杆的表面且位于挡板的右侧套设有第二弹簧，所述第二弹簧的左端与挡板的右侧固定连接，所述第二弹簧的右端与卡箱内壁的右侧固定连接。
优选的，所述卡箱的右侧开设有通孔，且通孔与拉杆配合使用。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置固定板、污水净化器本体、固定杆、卡箱、卡槽、光杆、滑环、传动板、斜孔、传动杆、竖板、拉杆、挡板、升降板、卡杆和第一弹簧的配合使用，解决了现有的家用小型污水净化器安装时操作繁琐的问题，该家用小型污水净化器，具备便于安装的优点，节省了使用者大量的时间，便于使用者使用。
2、本实用新型通过设置橡胶垫，能够对竖板的位置进行限制，防止竖板与光杆出现撞击现象，延长了光杆的使用寿命，通过设置拉盘，能够方便使用者拉动拉杆，增加了拉盘的实用性，通过设置通孔，能够配合拉杆使用，防止拉杆移动时倾斜或晃动，延长了拉杆的使用寿命。
