申请日2003.10.27
公开(公告)日2005.01.19
IPC分类号C02F1/00; B01D29/66
摘要
一种多功能水处理罐，由过滤系统和反冲洗系统组成，並组成在处理罐中。罐内壁焊接用角钢做的圈，底部出水口上有一个半圆形的多孔板，多孔板上覆盖不锈钢网，罐底部均布反冲洗喷头，半圆形多孔板下也有一个中心喷头。罐内装颗粒状滤料至最上面的角钢圈。工作时由进水口进水，出水口出水，可过滤悬浮物、除铁锰或氨氮，反冲洗时由出水口进水，进水口出水并且排放，同时打开喷头阀门充气，以此实现反冲洗的目的。此装置较传统的大多数过滤罐省去了反冲洗水箱及反冲洗水泵，面积小，投资省，能耗低。
権利要求書
1、一种多功能水处理罐，由过滤系统和反冲洗系统组成，其特 征在于：过滤系统和反冲系统组成在一个罐中，过滤系统中的罐体上 部有一个排气口，罐体内壁焊接有用角钢围成的钢圈，底部出水口上 部安装一多孔钢板，多孔钢板上面用不锈钢网覆盖，不锈钢网上部装 有颗粒状过滤材料至最上一圈角钢;反冲洗系统的反冲气喷头均布在 罐底。
2、根据权利要求1所述的多功能水处理罐，其特征在于：所述 的罐体内壁焊接的角钢围成的钢圈为6条。
3、根据权利要求1所述的多功能水处理罐，其特征在于：出水 口上部安装的多孔钢板为半圆形。
4、根据权利要求1、3所述的多功能水处理罐，其特征在于： 多孔钢板上面覆盖的与底部相同的不锈钢网的网孔小于滤料工称直径 的1/2。
5、根据权利要求1所述的多功能水处理罐，其特征在于：反冲 洗系统的反冲气喷头上部用不锈钢网覆盖，喷头之间的间距为 200MM。
6、根据权利要求1所述的多功能水处理罐，其特征在于：多孔 钢板下面有一个中心喷头。
说明书
多功能水处理罐
技术领域：
本实用新型涉及一种多功能水处理罐。多功能包括内装石英砂、 锰砂、活性碳或其它颗粒状过滤材料，用以去除水中的铁、锰、氨氮、 悬浮物等物质，属于给排水领域。
背景技术：
传统的水处理罐大多要额外配置反冲洗水箱及反冲洗水泵，靠水 的向上流动托起滤料，这需要较大的占地面积及设备投资，反冲洗能 耗大，在不具备上述条件的地方就不能满足水处理的需求。
发明内容：
本实用新型的目的就是要解决既要水处理罐能正常工作，又不需 要配置反冲洗水箱、反冲洗水泵，从而达到减少设备投资，减少占地 面积，减少反冲洗能耗的目的。

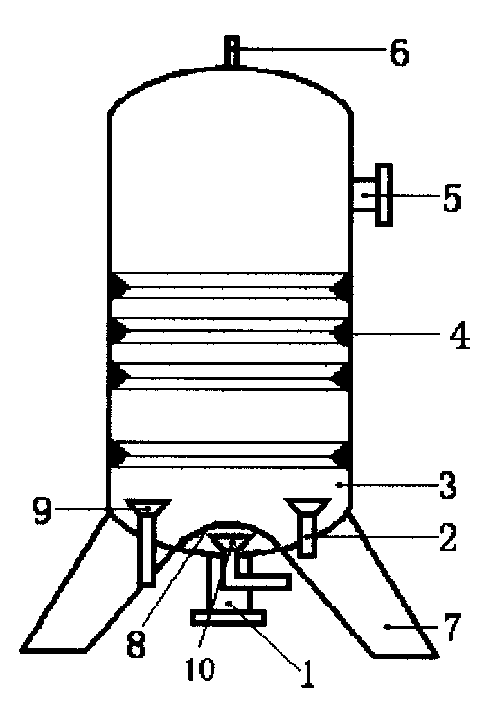

本实用新型的设计方案是：多功能水处理罐由过滤系统和反冲洗 系统组成，过滤系统中的罐体上部有一个排气孔，罐体内壁焊接有用 角钢围成的钢圈，底部出水口上部安装一带孔的半圆形的钢板，半圆 形多孔钢板上面用不锈钢网覆盖，不锈钢网上部装有颗粒状过滤材料 至最上一圈角钢。反冲洗系统的反冲气喷头均布在罐底。
本实用新型的优点是过滤系统和反冲系统仅用一个罐即可，省 去了反冲洗水箱及反冲洗水泵，降低了设备投资，占地面积小，反冲 洗能耗低。
