申请日2018.02.09
公开(公告)日2018.07.06
IPC分类号C02F9/08
摘要
本发明提供一种低耗水量新型污水处理装置，包括底板以及依次设置于该所述底板上的搅拌箱、过滤箱、沉浸箱以及检测箱;所述检测箱中设置有控制器、电源、无线通讯传输单元、温度传感器、报警器、数据存储器以及UV杀菌灯、紫外线杀菌灯、PH值检测仪;该无线通讯传输单元、温度传感器、报警器、数据存储器、UV杀菌灯、紫外线杀菌灯以及PH值检测仪与控制器电性连接;所述搅拌箱中设置有旋转轴、与旋转轴相连接的至少两层叶片组件以及用于驱动旋转轴旋转的第一驱动电机;在所述搅拌箱底部还设置有曝气机构组件,实际使用过程中，依次设立的搅拌箱、过滤箱、沉浸箱以及检测箱可以有效的对污水进行处理，且制作成本低，使用效果好。
权利要求书
1.一种低耗水量新型污水处理装置，其特征在于：包括底板以及依次设置于该所述底板上的搅拌箱、过滤箱、沉浸箱以及检测箱;所述检测箱中设置有控制器、电源、无线通讯传输单元、温度传感器、报警器、数据存储器以及UV杀菌灯、紫外线杀菌灯、PH值检测仪;该无线通讯传输单元、温度传感器、报警器、数据存储器、UV杀菌灯、紫外线杀菌灯以及PH值检测仪与控制器电性连接;所述搅拌箱中设置有旋转轴、与旋转轴相连接的至少两层叶片组件以及用于驱动旋转轴旋转的第一驱动电机;在所述搅拌箱底部还设置有曝气机构组件;搅拌箱一侧连通有输料管道以及第一输料水泵;所述第一输料水泵、第一驱动电机以及曝气机构组件与控制器电性连接;所述搅拌箱底部还设置有用于产生抖动效果的抖动机构组件，该所述抖动机构组件包括若干个结构相同的抖动弹簧体以及设置于抖动弹簧体内部的驱动气缸;所述抖动弹簧体呈环形矩阵式设置于搅拌箱箱体底部;驱动气缸的输出轴顶住搅拌箱箱体底部平面;各叶片组件包括若干个与旋转轴固定连接的叶片;还包括设置于该所述搅拌箱内部的加热器;所述搅拌箱与过滤箱之间通过第一中间管道相连通，且在该第一中间管道中设置有第二输料水泵;所述过滤箱中设置有若干层过滤板以及PVC过滤层;各过滤板包括活性炭过滤板、石英砂过滤板、海绵过滤板以及无烟煤过滤板;且活性炭过滤板、石英砂过滤板、海绵过滤板以及无烟煤过滤板从左往右排布、厚度依次增大;所述活性炭过滤板的厚度范围为2.5cm至3.2cm;所述石英砂过滤板的厚度范围为4.3cm至5.2cm;所述海绵过滤板的厚度范围为5.5cm至6.5cm;所述无烟煤过滤板的厚度范围为7.2cm至8.5cm;所述过滤箱底部开设有排污孔;所述过滤箱与沉浸箱之间通过第二中间管道相连通，且在该第二中间管道中设置有第三输料水泵;该沉浸箱整体呈圆柱体状，且在该沉浸箱中设置有液位传感器以及安设于沉浸箱一侧外部的加药箱，该加药箱通过管道将药物输送到沉浸箱中;在所述沉浸箱中还设置有温度传感器以及混浊度传感器;该第一驱动电机、曝气机构组件、抖动机构组件、加热器、第二输料水泵、第三输料水泵、温度传感器以及混浊度传感器与控制器电性连接;所述检测箱外部设置有触摸显示屏以及若干个控制按钮;该检测箱顶部还设置有若干个用于反应设备运行状况的信号指示灯;该触摸显示屏、若干个控制按钮、信号指示灯与控制器电性连接;所述沉浸箱与检测箱之间通过第三中间管道相连通;且第一中间管道的直径大小范围为18-25cm;第二中间管道的直径大小范围为15-19cm;第三中间管道的直径大小范围为12-16cm。
2.如权利要求1所述的一种低耗水量新型污水处理装置，其特征在于：所述检测箱一侧还连接有排水管。
3.如权利要求1所述的一种低耗水量新型污水处理装置，其特征在于：所述曝气机构组件包括若干个独立的曝气长管。
4.如权利要求1至3中任意一项权利要求所述的一种低耗水量新型污水处理装置，其特征在于：所述触摸显示屏为电容式触摸显示屏。
5.如权利要求1所述的一种低耗水量新型污水处理装置，其特征在于：所述叶片组件的层数为两层，且在该旋转轴部位设置有伸缩杆以及用于驱动该伸缩杆伸缩的伸缩驱动气缸;旋转轴连带各叶片组件在伸缩杆的带动下上下移动改变搅拌高度位置。
说明书
一种低耗水量新型污水处理装置
[技术领域]
本发明涉及污水处理装置技术领域，尤其涉及一种制作成本低，操作简易，功能强大的低耗水量新型污水处理装置。
[背景技术]
近些年，国家对于环保事业的支持力度逐步提升，并出现了大量的污水处理大型设施，在污水污物的处理方面取得了较好的效果。然而目前的污水处理装置一般都较大，占地面积大，成本高，结构复杂，耗水量较大，不利于长期的重复性使用和大面积推广。
随着智能化时代的到来，怎样才能将传统的污水处理装置与智能化相结合，是本领域的技术人员经常考虑的问题，也有针对性的进行了大量的研发和实验，并取得了较好的成绩。
[发明内容]
为克服现有技术所存在的问题，本发明提供一种制作成本低，操作简易，功能强大的低耗水量新型污水处理装置。
本发明解决技术问题的方案是提供一种低耗水量新型污水处理装置，包括底板以及依次设置于该所述底板上的搅拌箱、过滤箱、沉浸箱以及检测箱;所述检测箱中设置有控制器、电源、无线通讯传输单元、温度传感器、报警器、数据存储器以及UV杀菌灯、紫外线杀菌灯、PH值检测仪;该无线通讯传输单元、温度传感器、报警器、数据存储器、UV杀菌灯、紫外线杀菌灯以及PH值检测仪与控制器电性连接;所述搅拌箱中设置有旋转轴、与旋转轴相连接的至少两层叶片组件以及用于驱动旋转轴旋转的第一驱动电机;在所述搅拌箱底部还设置有曝气机构组件;搅拌箱一侧连通有输料管道以及第一输料水泵;所述第一输料水泵、第一驱动电机以及曝气机构组件与控制器电性连接;所述搅拌箱底部还设置有用于产生抖动效果的抖动机构组件，该所述抖动机构组件包括若干个结构相同的抖动弹簧体以及设置于抖动弹簧体内部的驱动气缸;所述抖动弹簧体呈环形矩阵式设置于搅拌箱箱体底部;驱动气缸的输出轴顶住搅拌箱箱体底部平面;各叶片组件包括若干个与旋转轴固定连接的叶片;还包括设置于该所述搅拌箱内部的加热器;所述搅拌箱与过滤箱之间通过第一中间管道相连通，且在该第一中间管道中设置有第二输料水泵;所述过滤箱中设置有若干层过滤板以及PVC过滤层;各过滤板包括活性炭过滤板、石英砂过滤板、海绵过滤板以及无烟煤过滤板;且活性炭过滤板、石英砂过滤板、海绵过滤板以及无烟煤过滤板从左往右排布、厚度依次增大;所述活性炭过滤板的厚度范围为2.5cm至3.2cm;所述石英砂过滤板的厚度范围为4.3cm至5.2cm;所述海绵过滤板的厚度范围为5.5cm至6.5cm;所述无烟煤过滤板的厚度范围为7.2cm至8.5cm;所述过滤箱底部开设有排污孔;所述过滤箱与沉浸箱之间通过第二中间管道相连通，且在该第二中间管道中设置有第三输料水泵;该沉浸箱整体呈圆柱体状，且在该沉浸箱中设置有液位传感器以及安设于沉浸箱一侧外部的加药箱，该加药箱通过管道将药物输送到沉浸箱中;在所述沉浸箱中还设置有温度传感器以及混浊度传感器;该第一驱动电机、曝气机构组件、抖动机构组件、加热器、第二输料水泵、第三输料水泵、温度传感器以及混浊度传感器与控制器电性连接;所述检测箱外部设置有触摸显示屏以及若干个控制按钮;该检测箱顶部还设置有若干个用于反应设备运行状况的信号指示灯;该触摸显示屏、若干个控制按钮、信号指示灯与控制器电性连接;所述沉浸箱与检测箱之间通过第三中间管道相连通;且第一中间管道的直径大小范围为18-25cm;第二中间管道的直径大小范围为15-19cm;第三中间管道的直径大小范围为12-16cm。
优选地，所述检测箱一侧还连接有排水管。
优选地，所述曝气机构组件包括若干个独立的曝气长管。
优选地，所述触摸显示屏为电容式触摸显示屏。
优选地，所述叶片组件的层数为两层，且在该旋转轴部位设置有伸缩杆以及用于驱动该伸缩杆伸缩的伸缩驱动气缸;旋转轴连带各叶片组件在伸缩杆的带动下上下移动改变搅拌高度位置。

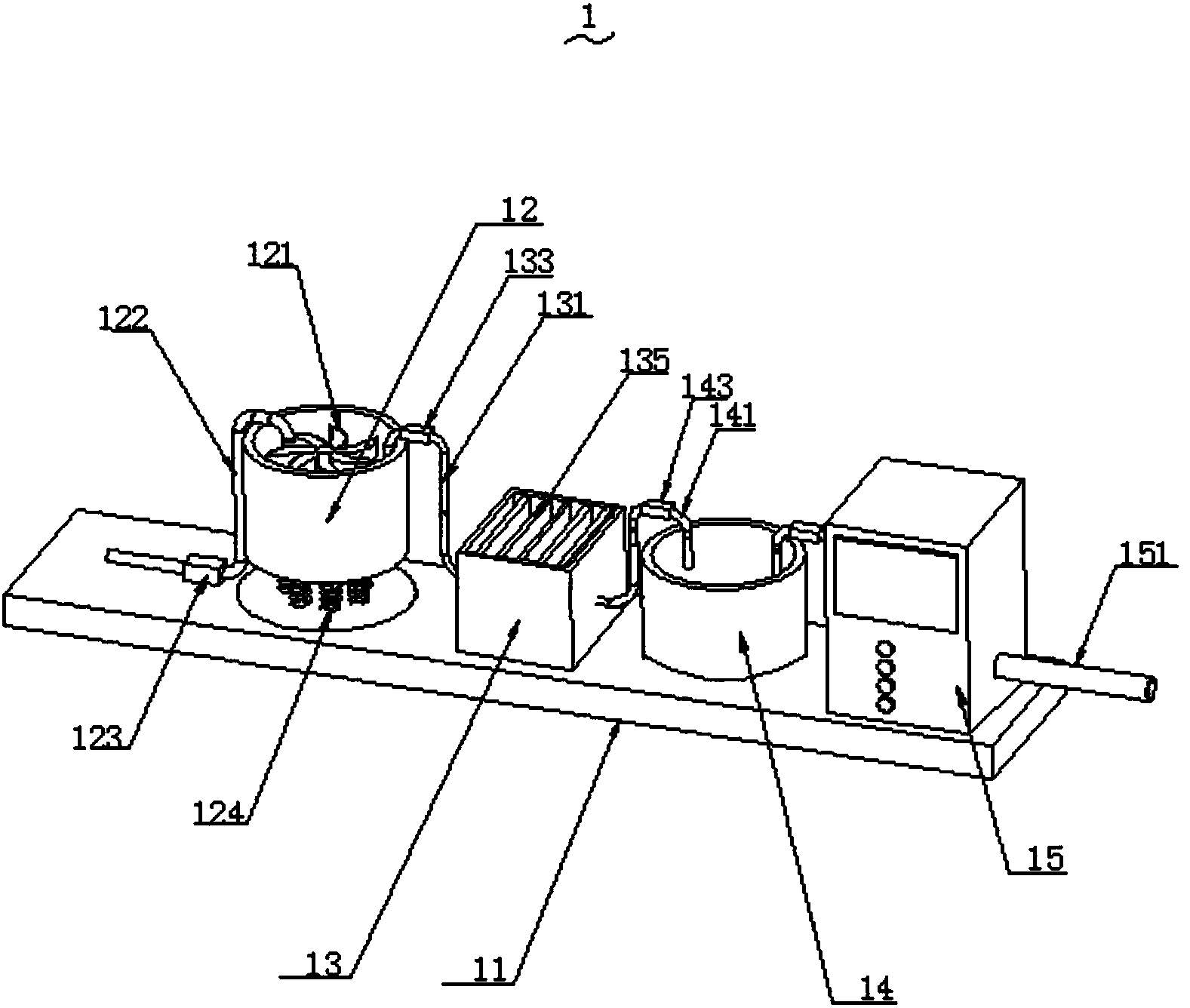

与现有技术相比，本发明一种低耗水量新型污水处理装置通过同时设置底板11以及依次设置于该所述底板11上的搅拌箱12、过滤箱13、沉浸箱14以及检测箱15，在所述检测箱15中设置控制器、电源、无线通讯传输单元、温度传感器、报警器、数据存储器以及UV杀菌灯、紫外线杀菌灯、PH值检测仪，该搅拌箱12中还设置旋转轴、与旋转轴相连接的至少两层叶片组件以及用于驱动旋转轴旋转的第一驱动电机，过滤箱13中设置若干层过滤板135以及PVC过滤层,实际使用过程中，依次设立的搅拌箱12、过滤箱13、沉浸箱14以及检测箱15可以有效的对污水进行处理，且制作成本低，使用效果好。
