申请日2018.02.11
公开(公告)日2018.11.27
IPC分类号C02F3/28; C02F103/28
摘要

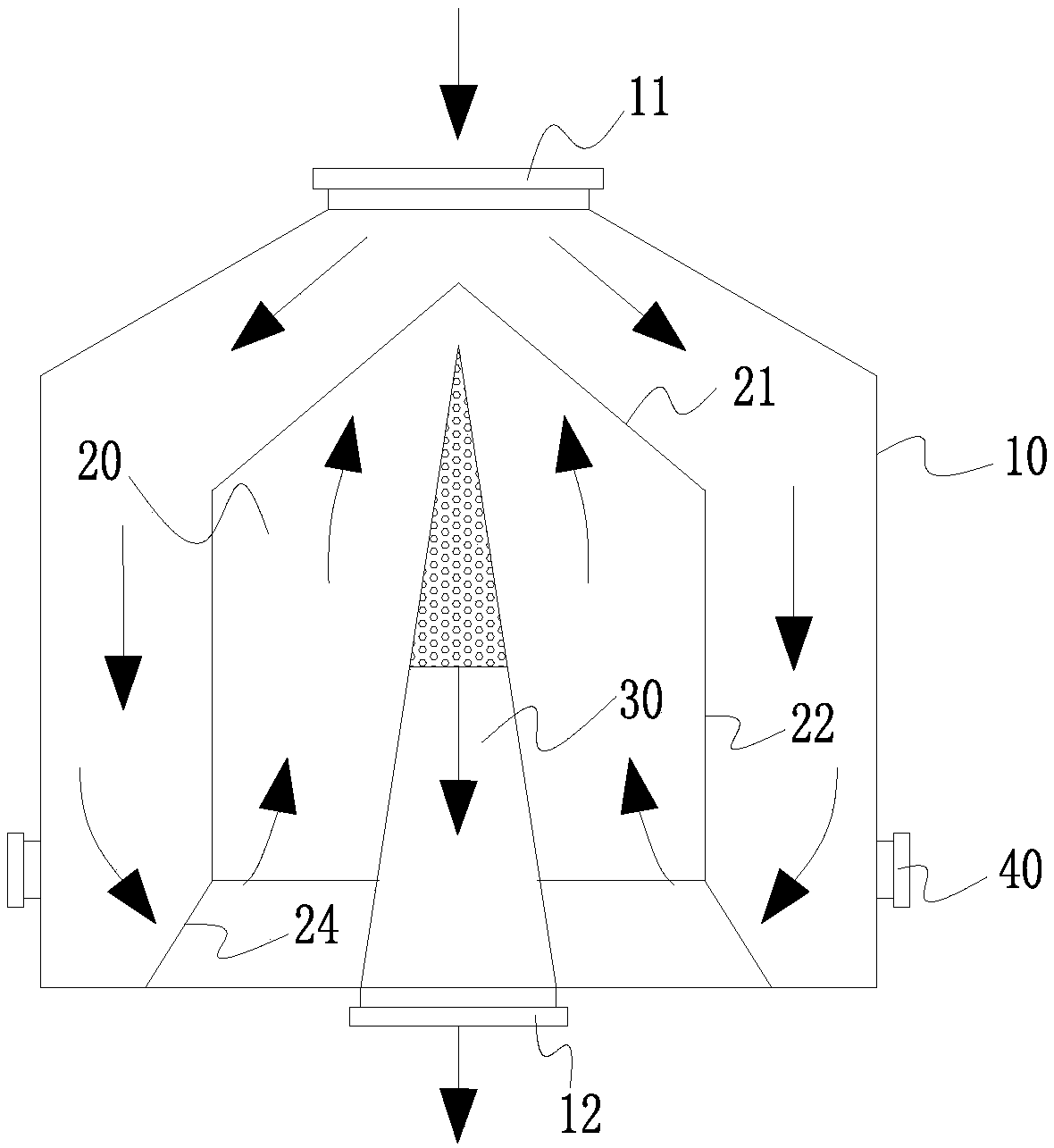

本实用新型提供一种造纸废水处理的厌氧池，包括具有底板和顶盖的筒状外池壁，顶盖中央设置有废水进口，底板中央设置有废水出口，外池壁内还设置有内池壁;内池壁包括顶部为圆锥形的上壁体和与上壁体固定连接的圆柱形的中壁体，上壁体上开设有过流孔，中壁体底边通过倾斜的支撑环板与外池壁的底板固定连接，支撑环板上开设有过流孔，底板上与废水出口同心的设置有锥形排污部件，排污部件的上半部分开设有过流孔。本实用新型将厌氧池设计成特殊的多层结构，并且每一层间相互具有水力作用，从而利用废水在厌氧池中的流动力对厌氧池的各个池壁进行冲洗，从而使得厌氧池内保持流道畅通，有效解决了现有技术中心厌氧池流道堵塞的技术问题。
权利要求书
1.造纸废水处理的厌氧池，其特征在于：包括具有底板和顶盖的筒状外池壁，所述顶盖中央设置有废水进口，底板中央设置有废水出口，所述外池壁内还设置有内池壁;所述内池壁包括顶部为圆锥形的上壁体和与所述上壁体固定连接的圆柱形的中壁体，所述上壁体上开设有过流孔，所述中壁体底边通过倾斜的支撑环板与所述外池壁的底板固定连接，所述支撑环板上开设有过流孔，所述底板上与所述废水出口同心的设置有锥形排污部件，所述排污部件的上半部分开设有过流孔。
2.根据权利要求1所述的造纸废水处理的厌氧池，其特征在于：所述排污部件的顶部与内池壁的上壁体接近，且锥形排污部件的锥度小于所述上壁体的锥度。
3.根据权利要求1所述的造纸废水处理的厌氧池，其特征在于：所述外池壁上设置有冲洗口。
4.根据权利要求1所述的造纸废水处理的厌氧池，其特征在于：所述废水进口和废水出口均为法兰。
说明书
造纸废水处理的厌氧池
技术领域
本实用新型涉及废水处理设备技术领域，尤其涉及一种造纸废水处理的厌氧池。
背景技术
一体化废水处理设备在废水处理尤其是生活废水处理中，受到广泛的应用，但是设备中的造纸废水处理的厌氧池(有的称为缺氧池)始终是个问题，因为回流的好氧末端混合液以及回流的污泥在现有设备的厌氧池中很难与进水充份的混合，这是保证最终出水指标达标的关键之一。
现有的设备中，常采用的穿孔管布水，回流的好氧末端混合液以及回流的污泥在穿孔管中混合，布水孔很容易堵塞，因此需要解决厌氧池中厌氧池流道堵塞的问题。
实用新型内容
本实用新型的目的是针对上述背景技术中的不足，提供一种造纸废水处理的厌氧池，以解决现有技术中造纸废水处理的厌氧池流道容易堵塞的技术问题。
为实现上述目的，本实用新型采用了如下的技术方案：
造纸废水处理的厌氧池，包括具有底板和顶盖的筒状外池壁，所述顶盖中央设置有废水进口，底板中央设置有废水出口，所述外池壁内还设置有内池壁;所述内池壁包括顶部为圆锥形的上壁体和与所述上壁体固定连接的圆柱形的中壁体，所述上壁体上开设有过流孔，所述中壁体底边通过倾斜的支撑环板与所述外池壁的底板固定连接，所述支撑环板上开设有过流孔，所述底板上与所述废水出口同心的设置有锥形排污部件，所述排污部件的上半部分开设有过流孔。
相比于现有技术，本实用新型具有如下有益效果：
本实用新型提供的造纸废水处理的厌氧池，其通过将造纸废水处理的厌氧池设计成特殊的多层结构，并且每一层间相互具有水力作用，从而利用废水在造纸废水处理的厌氧池中的流动力对厌氧池的各个池壁进行冲洗，从而使得厌氧池内保持流道畅通，有效解决了现有技术中厌氧池流道堵塞的技术问题。
