申请日2018.02.12
公开(公告)日2018.11.20
IPC分类号C02F9/02
摘要
本实用新型涉及污水处理附属装置的技术领域，特别是涉及一种生活污水过滤设备，提高有效过滤面积，且方便对过滤网进行清理，提高工作效率;并且提高对污水的过滤效果，提高实用性;同时方便将沉积的污泥导出;包括沉淀箱、过滤箱和电机，沉淀箱的内部设置有放置腔，并在放置腔的底部设置有横向的放置格栅，沉淀箱的顶端设置有进水管，过滤箱的内部设置有工作腔，工作腔内设置有筒状过滤网，还包括上转环、下转环、上转盘轴承、下转盘轴承、传动轴、连接杆、连通管、矩形箱、过滤组合装置、排水管、排泥管、集泥箱、支腿、法兰、第一闸板和第二闸板，工作腔的内顶壁和内底壁上分别设置有上安装槽和下安装槽，过滤箱的顶端设置有多组连通孔。
权利要求书

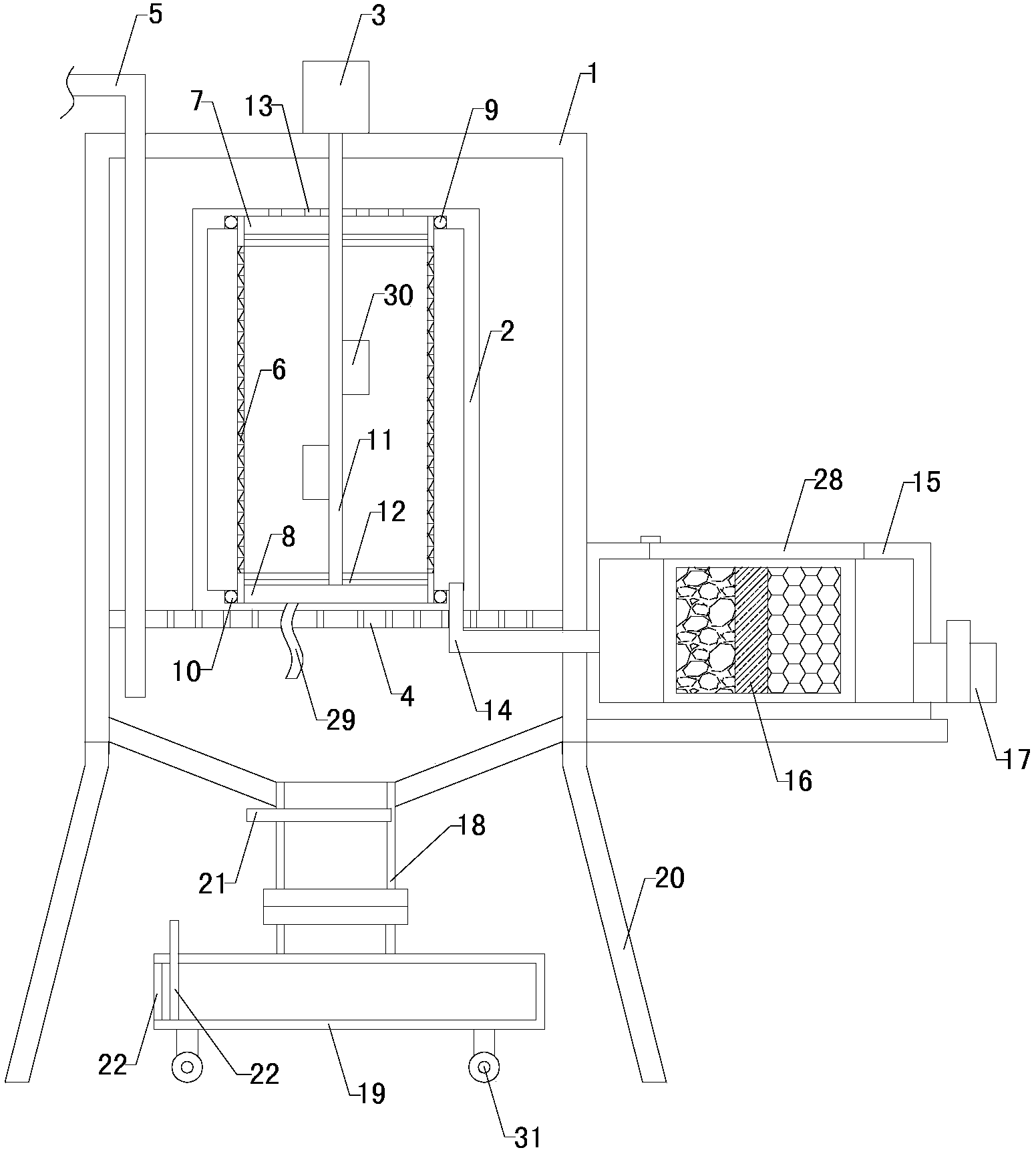

1.一种生活污水过滤设备;其特征在于，包括沉淀箱(1)、过滤箱(2)和电机(3)，所述沉淀箱(1)的内部设置有放置腔，并在放置腔的底部设置有横向的放置格栅(4)，沉淀箱(1)的顶端设置有进水管(5)，所述进水管(5)的底端自沉淀箱(1)的顶端伸入放置腔内并至放置腔的底部，所述过滤箱(2)位于所述放置腔内且固定安装在放置格栅(4)的顶端，并在过滤箱(2)的内部设置有工作腔，所述工作腔内设置有筒状过滤网(6)，并在筒状过滤网(6)的顶端和底端分别设置有上转环(7)和下转环(8)，工作腔的内顶壁和内底壁上分别设置有上安装槽和下安装槽，并在上安装槽和下安装槽内分别固定安装有上转盘轴承(9)和下转盘轴承(10)，所述上转环(7)插入至上转盘轴承(9)的内部并与上转盘轴承(9)的内部固定连接，所述下转环(8)插入至下转盘轴承(10)的内部并与下转盘轴承(10)的内部固定连接，所述电机(3)安装在沉淀箱(1)的顶端，并在电机(3)的底部输出端设置有传动轴(11)，所述传动轴(11)的底端自沉淀箱(1)的顶端中部伸入至放置腔内后自过滤箱(2)的顶端中部伸入至工作腔内，并传动轴(11)上设置有多组连接杆(12)，所述一部分连接杆(12)的远离传动轴(11)一端与上转环(7)的内部固定连接，另一部分连接杆(12)的远离传动轴(11)一端与下转环(8)的内部固定连接，过滤箱(2)的顶端设置有多组连通孔(13)，所述多组连通孔(13)的底端均与筒状过滤网(6)的内侧相通;还包括连通管(14)和矩形箱(15)，所述矩形箱(15)安装在沉淀箱(1)的右端底部，并在矩形箱(15)的内部设置有过滤腔，所述过滤腔内设置有过滤组合装置(16)，矩形箱(15)的右端设置有排水管(17)，所述连通管(14)的一端自过滤箱(2)的底端伸入至工作腔内且位于筒状过滤网(6)的外侧，连通管(14)的另一端与矩形箱(15)的左端连通;还包括排泥管(18)和集泥箱(19)，所述沉淀箱(1)的底端设置有支腿(20)，所述放置腔的底部成漏斗状，所述排泥管(18)的顶端自沉淀箱(1)的底端中部插入至放置腔内，排泥管(18)的底端通过法兰与集泥箱(19)的顶端中部连通，并在排泥管(18)的顶部设置有第一闸板(21)，所述集泥箱(19)的底端设置有排泥口(22)，并在排泥口(22)处设置有第二闸板(23)。
2.如权利要求1所述的一种生活污水过滤设备，其特征在于，所述过滤组合装置(16)包括框架(24)，并在框架(24)内从左至右依次设置有砂砾过滤层(25)、吸附棉层(26)和活性炭吸附层(27)。
3.如权利要求2所述的一种生活污水过滤设备，其特征在于，所述矩形箱(15)的顶端设置有取放口，并在取放口处设置有挡板(28)，所述挡板(28)与矩形箱(15)的顶端通过铰链连接，所述取放口与矩形箱(15)的内部相通且正对过滤组合装置(16)。
4.如权利要求3所述的一种生活污水过滤设备，其特征在于，还包括回流软管(29)，所述回流软管(29)的顶端自过滤箱(2)的底端伸入至工作腔内且位于筒状过滤网(6)的内侧。
5.如权利要求4所述的一种生活污水过滤设备，其特征在于，还包括搅拌板(30)，所述搅拌板(30)安装在传动轴(11)上且位于筒状过滤网(6)内。
6.如权利要求5所述的一种生活污水过滤设备，其特征在于，所述集泥箱(19)底端的左前侧、左后侧、右前侧和右后侧均设置有滚轮(31)。
7.如权利要求6所述的一种生活污水过滤设备，其特征在于，所述沉淀箱(1)和过滤箱(2)均为圆筒结构。
说明书
一种生活污水过滤设备
技术领域
本实用新型涉及污水处理附属装置的技术领域，特别是涉及一种生活污水过滤设备。
背景技术
众所周知，生活污水过滤设备是一种用于对生活中的雨水和生活污水进行过滤，方便二次利用的辅助装置，其在污水处理、水资源节约的领域中得到了广泛的使用;现有的生活污水过滤设备包括过滤箱，过滤箱的内部设置有工作腔，并在工作腔内设置有横向的过滤网，过滤箱的顶端和右端分别设置有进水管和排水管;现有的生活污水过滤设备使用时，将污水自进水管导入至工作腔内，通过过滤网对污水中的杂质进行过滤，污水经过过滤后自排水管导出进行二次利用;现有的生活污水过滤设备使用中发现，其过滤网的有效过滤面积较小，且容易堵塞，导致工作效率较低;并且对污水的过滤效果较差，导致实用性较低;同时不方便将沉积的污泥导出，导致使用可靠性较低。
实用新型内容
为解决上述技术问题，本实用新型提供一种提高有效过滤面积，且方便对过滤网进行清理，提高工作效率;并且提高对污水的过滤效果，提高实用性;同时方便将沉积的污泥导出，提高使用可靠性的生活污水过滤设备。
本实用新型的一种生活污水过滤设备，包括沉淀箱、过滤箱和电机，所述沉淀箱的内部设置有放置腔，并在放置腔的底部设置有横向的放置格栅，沉淀箱的顶端设置有进水管，所述进水管的底端自沉淀箱的顶端伸入放置腔内并至放置腔的底部，所述过滤箱位于所述放置腔内且固定安装在放置格栅的顶端，并在过滤箱的内部设置有工作腔，所述工作腔内设置有筒状过滤网，并在筒状过滤网的顶端和底端分别设置有上转环和下转环，工作腔的内顶壁和内底壁上分别设置有上安装槽和下安装槽，并在上安装槽和下安装槽内分别固定安装有上转盘轴承和下转盘轴承，所述上转环插入至上转盘轴承的内部并与上转盘轴承的内部固定连接，所述下转环插入至下转盘轴承的内部并与下转盘轴承的内部固定连接，所述电机安装在沉淀箱的顶端，并在电机的底部输出端设置有传动轴，所述传动轴的底端自沉淀箱的顶端中部伸入至放置腔内后自过滤箱的顶端中部伸入至工作腔内，并传动轴上设置有多组连接杆，所述一部分连接杆的远离传动轴一端与上转环的内部固定连接，另一部分连接杆的远离传动轴一端与下转环的内部固定连接，过滤箱的顶端设置有多组连通孔，所述多组连通孔的底端均与筒状过滤网的内侧相通;还包括连通管和矩形箱，所述矩形箱安装在沉淀箱的右端底部，并在矩形箱的内部设置有过滤腔，所述过滤腔内设置有过滤组合装置，矩形箱的右端设置有排水管，所述连通管的一端自过滤箱的底端伸入至工作腔内且位于筒状过滤网的外侧，连通管的另一端与矩形箱的左端连通;还包括排泥管和集泥箱，所述沉淀箱的底端设置有支腿，所述放置腔的底部成漏斗状，所述排泥管的顶端自沉淀箱的底端中部插入至放置腔内，排泥管的底端通过法兰与集泥箱的顶端中部连通，并在排泥管的顶部设置有第一闸板，所述集泥箱的底端设置有排泥口，并在排泥口处设置有第二闸板。
本实用新型的一种生活污水过滤设备，所述过滤组合装置包括框架，并在框架内从左至右依次设置有砂砾过滤层、吸附棉层和活性炭吸附层。
本实用新型的一种生活污水过滤设备，所述矩形箱的顶端设置有取放口，并在取放口处设置有挡板，所述挡板与矩形箱的顶端通过铰链连接，所述取放口与矩形箱的内部相通且正对过滤组合装置。
本实用新型的一种生活污水过滤设备，还包括回流软管，所述回流软管的顶端自过滤箱的底端伸入至工作腔内且位于筒状过滤网的内侧。
本实用新型的一种生活污水过滤设备，还包括搅拌板，所述搅拌板安装在传动轴上且位于筒状过滤网内。
本实用新型的一种生活污水过滤设备，所述集泥箱底端的左前侧、左后侧、右前侧和右后侧均设置有滚轮。
本实用新型的一种生活污水过滤设备，所述沉淀箱和过滤箱均为圆筒结构。
与现有技术相比本实用新型的有益效果为：通过上述设置，将污水导入至放置腔的底部先进行沉淀，通过放置格栅将较大的杂质过滤掉，污水在放置腔内不断上升并通过连通孔进入筒状过滤网内，通过电机带动传动轴转动，传动轴通过多组连接杆带动筒状过滤网旋转，通过离心力的作用使筒状过滤网内的污水穿过筒状过滤网，提高过滤效率，筒状过滤网提高有效过滤面积，提高工作效率，筒状过滤网内不存在较大杂质，且筒状过滤网处于旋转状态，筒状过滤网不容易堵塞;过滤箱内经过过滤的水通过连通管进入矩形箱内，通过过滤组合装置的深度过滤后自排水管导出，提高对污水的过滤效果，提高实用性;放置腔底部的污泥通过排泥管进入集泥箱内，当集泥箱内的污泥达到一定量的时候，通过关闭第一闸板，然后打开第二闸板，将集泥箱内的污泥自排泥口导出即可，方便将沉积的污泥导出，提高使用可靠性。
