申请日2018.02.13
公开(公告)日2018.07.10
IPC分类号C02F1/04
摘要

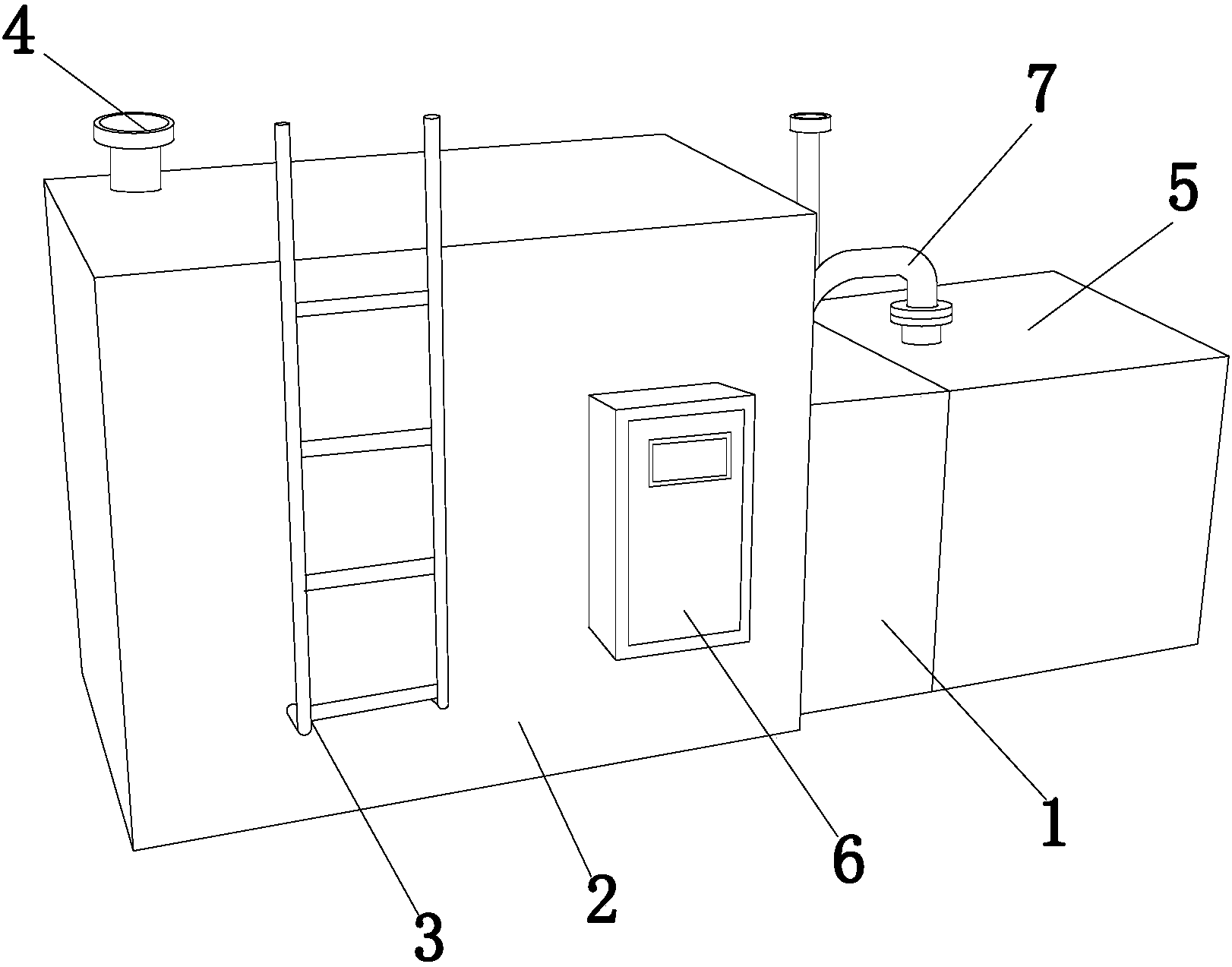

本发明公开了一种基于工业污水再利用的结晶处理装置，其结构包括：处理箱、蓄水池、铁梯、进水管、排水箱、控制柜、出水管，处理箱垂直焊接在蓄水池外壁的右侧表面，蓄水池上表面的左侧安装在进水管的底端并且与铁梯的顶端和中段通过螺栓固定，排水箱水平安装在出水管的底部并且与处理箱的出水口相通，控制柜的后表面焊接固定在蓄水池的前端，实现了处理箱内部经过自动加热以及送料，改进后的基于工业污水再利用的结晶处理装置通过加热将污水内含的重金属以及其他融于污水的杂质进行结晶处理，大大改善污水的治理情况。
权利要求书
1.一种基于工业污水再利用的结晶处理装置，其结构包括：处理箱(1)、蓄水池(2)、铁梯(3)、进水管(4)、排水箱(5)、控制柜(6)、出水管(7)，其特征在于：
所述处理箱(1)垂直焊接在蓄水池(2)外壁的右侧表面，所述蓄水池(2)上表面的左侧安装在进水管(4)的底端并且与铁梯(3)的顶端和中段通过螺栓固定，所述排水箱(5)水平安装在出水管(7)的底部并且与处理箱(1)的出水口相通，所述控制柜(6)的后表面焊接固定在蓄水池(2)的前端;
所述处理箱(1)设有水流控制器(101)、加热结晶箱(102)、传动机(103)、散热器(104)、螺旋送料器(105)、储料器(106)、水泵(107)、泵水器(108)，所述水流控制器(101)通过螺栓固定在加热结晶箱(102)的顶部，所述传动机(103)水平安装在散热器(104)的顶部并且与螺旋送料器(105)机械连接，所述泵水器(108)的底座通过螺栓固定在处理箱(1)内壁的上端，所述泵水器(108)的轴杆与水泵(107)的电机轴机械连接，所述储料器(106)垂直安装在处理箱(1)的右侧凹槽处，所述传动机(103)通过导线与控制柜(6)内部的电路板电连接。
2.根据权利要求1所述的一种基于工业污水再利用的结晶处理装置，其特征在于：所述水流控制器(101)由步进电机(1011)、固定座(1012)、阀门(1013)、阀杆(1014)、开关传动杆(1015)组成，所述步进电机(1011)通过螺栓固定在固定座(1012)的右侧，所述阀杆(1014)贯穿固定座(1012)的中心并且与阀门(1013)通过螺栓固定，所述开关传动杆(1015)与加热结晶箱(102)的开关机械连接，所述步进电机(1011)通过导线与控制柜(6)内部的电路板电连接。
3.根据权利要求1所述的一种基于工业污水再利用的结晶处理装置，其特征在于：所述加热结晶箱(102)由加热开关(1021)、控制器(1022)、加热管(1023)、顶管(1024)、箱体(1025)组成，所述加热开关(1021)垂直焊接在控制器(1022)触点的顶部，所述控制器(1022)安装在加热管(1023)引脚的左侧，所述顶管(1024)胶连接在箱体(1025)外壁顶部的左侧，所述加热开关(1021)顶部的活动块与水流控制器(101)的传动杆机械连接。
4.根据权利要求1所述的一种基于工业污水再利用的结晶处理装置，其特征在于：所述传动机(103)由主电机(1031)、主动皮带轮(1032)、皮带(1033)、传动轴(1034)、齿箱(1035)组成，所述主电机(1031)水平安装在主动皮带轮(1032)的左侧并且与皮带(1033)内壁机械连接，所述皮带(1033)的内齿与传动轴(1034)左侧齿轮的外齿相互啮合，所述传动轴(1034)右侧的齿轮与齿箱(1035)的内齿机械连接，所述齿箱(1035)的固定耳通过螺栓固定在箱体(1025)外壁的底部。
5.根据权利要求1所述的一种基于工业污水再利用的结晶处理装置，其特征在于：所述散热器(104)由主轴(1041)、支座(1042)、扇叶(1043)、外壳(1044)、滤网(1045)组成，所述主轴(1041)垂直安装在支座(1042)顶部的中心，所述支座(1042)的底部与扇叶(1043)的主轴活动连接，所述扇叶(1043)水平安装在外壳(1044)的内壁，所述外壳(1044)通过卡扣与滤网(1045)间隙配合，所述主轴(1041)的顶部齿轮与传动机(103)齿箱机械连接。
6.根据权利要求1所述的一种基于工业污水再利用的结晶处理装置，其特征在于：所述螺旋送料器(105)由轴座(1051)、螺杆(1052)、万向节(1053)、输料管(1054)、出料斗(1055)组成，所述轴座(1051)的轴心垂直安装在螺杆(1052)主轴的左侧，所述螺杆(1052)通过螺栓固定在万向节(1053)的左侧，所述输料管(1054)焊接在出料斗(1055)开孔的左侧，所述螺杆(1052)设有三个安装在输料管(1054)的内壁，所述轴座(1051)的左侧凹槽与传动机(103)电机的主轴机械连接。
7.根据权利要求1所述的一种基于工业污水再利用的结晶处理装置，其特征在于：所述储料器(106)由滑动变阻器(1061)、复位弹簧(1062)、活动块(1063)、搅碎电机(1064)、碾碎齿轮(1065)、储料箱(1066)、活动杠杆(1067)组成，所述滑动变阻器(1061)垂直固定在复位弹簧(1062)的左侧，所述复位弹簧(1062)与活动块(1063)的上下两侧间隙配合，所述复位弹簧(1062)固定在储料箱(1066)左侧表面的上端，所述搅碎电机(1064)的主轴与碾碎齿轮(1065)机械连接，所述滑动变阻器(1061)通过导线与搅碎电机(1064)的端子电连接，所述活动杠杆(1067)安装在螺旋送料器(105)右侧的下方。
8.根据权利要求1所述的一种基于工业污水再利用的结晶处理装置，其特征在于：所述水泵(107)由吸入管(1071)、辅助凸轮(1072)、抽水电机(1073)、自吸泵(1074)、排出管(1075)、电位器(1076)组成吸入管(1071)、辅助凸轮(1072)，所述吸入管(1071)的上端与自吸泵(1074)的底端开口相通，所述辅助凸轮(1072)安设在抽水电机(1073)主轴的左侧，所述自吸泵(1074)顶部的内螺纹与排出管(1075)底部的外螺纹间隙配合，所述抽水电机(1073)通过螺栓固定在自吸泵(1074)的左侧。
9.根据权利要求1所述的一种基于工业污水再利用的结晶处理装置，其特征在于：所述泵水器(108)由活塞(1081)、顶杆(1082)、回位弹簧(1083)、顶轴(1084)组成，所述活塞(1081)水平安装在顶杆(1082)的上方，所述顶杆(1082)贯穿回位弹簧(1083)的中心且活动连接，所述顶轴(1084)的顶端与顶杆(1082)的底端焊接固定，所述顶轴(1084)的底部与水泵(107)的凸轮活动连接。
说明书
一种基于工业污水再利用的结晶处理装置
技术领域
本发明是一种基于工业污水再利用的结晶处理装置，属于结晶处理装置领域。
背景技术
废水的结晶法处理，是通过蒸发浓缩或者降温，使废水中具有结晶性能的溶质的浓度超过其溶度积达到过饱和状态，先是形成许多微小的晶核，然后再围绕晶核长大，从而将多余的溶质结晶出来，结晶法处理废水的主要目的是分离和回收有用的物质。
但现有技术由于污水内含的杂质不断增多，通过沉淀以及其他的过滤法无法将内部的重金属等其他有害杂质进行滤出。
发明内容
针对现有技术存在的不足，本发明目的是提供一种基于工业污水再利用的结晶处理装置，以解决由于污水内含的杂质不断增多，通过沉淀以及其他的过滤法无法将内部的重金属等其他有害杂质进行滤出的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种基于工业污水再利用的结晶处理装置，其结构包括：处理箱、蓄水池、铁梯、进水管、排水箱、控制柜、出水管，所述处理箱垂直焊接在蓄水池外壁的右侧表面，所述蓄水池上表面的左侧安装在进水管的底端并且与铁梯的顶端和中段通过螺栓固定，所述排水箱水平安装在出水管的底部并且与处理箱的出水口相通，所述控制柜的后表面焊接固定在蓄水池的前端，所述处理箱设有水流控制器、加热结晶箱、传动机、散热器、螺旋送料器、储料器、水泵、泵水器，所述水流控制器通过螺栓固定在加热结晶箱的顶部，所述传动机水平安装在散热器的顶部并且与螺旋送料器机械连接，所述泵水器的底座通过螺栓固定在处理箱内壁的上端，所述泵水器的轴杆与水泵的电机轴机械连接，所述储料器垂直安装在处理箱的右侧凹槽处，所述传动机通过导线与控制柜内部的电路板电连接。
进一步地，所述水流控制器由步进电机、固定座、阀门、阀杆、开关传动杆组成，所述步进电机通过螺栓固定在固定座的右侧，所述阀杆贯穿固定座的中心并且与阀门通过螺栓固定，所述开关传动杆与加热结晶箱的开关机械连接，所述步进电机通过导线与控制柜内部的电路板电连接。
进一步地，所述加热结晶箱由加热开关、控制器、加热管、顶管、箱体组成，所述加热开关垂直焊接在控制器触点的顶部，所述控制器安装在加热管引脚的左侧，所述顶管胶连接在箱体外壁顶部的左侧，所述加热开关顶部的活动块与水流控制器的传动杆机械连接。
进一步地，所述传动机由主电机、主动皮带轮、皮带、传动轴、齿箱组成，所述主电机水平安装在主动皮带轮的左侧并且与皮带内壁机械连接，所述皮带的内齿与传动轴左侧齿轮的外齿相互啮合，所述传动轴右侧的齿轮与齿箱的内齿机械连接，所述齿箱的固定耳通过螺栓固定在箱体外壁的底部。
进一步地，所述散热器由主轴、支座、扇叶、外壳、滤网组成，所述主轴垂直安装在支座顶部的中心，所述支座的底部与扇叶的主轴活动连接，所述扇叶水平安装在外壳的内壁，所述外壳通过卡扣与滤网间隙配合，所述主轴的顶部齿轮与传动机齿箱机械连接。
进一步地，所述螺旋送料器由轴座、螺杆、万向节、输料管、出料斗组成，所述轴座的轴心垂直安装在螺杆主轴的左侧，所述螺杆通过螺栓固定在万向节的左侧，所述输料管焊接在出料斗开孔的左侧，所述螺杆设有三个安装在输料管的内壁，所述轴座的左侧凹槽与传动机电机的主轴机械连接。
进一步地，所述储料器由滑动变阻器、复位弹簧、活动块、搅碎电机、碾碎齿轮、储料箱、活动杠杆组成，所述滑动变阻器垂直固定在复位弹簧的左侧，所述复位弹簧与活动块的上下两侧间隙配合，所述复位弹簧固定在储料箱左侧表面的上端，所述搅碎电机的主轴与碾碎齿轮机械连接，所述滑动变阻器通过导线与搅碎电机的端子电连接，所述活动杠杆安装在螺旋送料器右侧的下方。
进一步地，所述水泵由吸入管、辅助凸轮、抽水电机、自吸泵、排出管、电位器组成吸入管、辅助凸轮，所述吸入管的上端与自吸泵的底端开口相通，所述辅助凸轮安设在抽水电机主轴的左侧，所述自吸泵顶部的内螺纹与排出管底部的外螺纹间隙配合，所述抽水电机通过螺栓固定在自吸泵的左侧。
进一步地，所述泵水器由活塞、顶杆、回位弹簧、顶轴组成，所述活塞水平安装在顶杆的上方，所述顶杆贯穿回位弹簧的中心且活动连接，所述顶轴的顶端与顶杆的底端焊接固定，所述顶轴的底部与水泵的凸轮活动连接。
有益效果
污水从蓄水池进入处理箱，通过控制柜启动处理箱的内部电源，污水从水流控制器进入一旦步进电机将阀门翻转阀杆，就会带动开关传动杆触动加热结晶箱，结晶箱内部的加热管进行加热，底部的螺旋送料器将沉淀的晶体送出到储料器，杂质下坠的时候会按压到活动杠杆就会启动水泵进行排水循环，杂质下坠的时候还会挤压到活动块，改变滑动变阻器的电阻，下压的时候电阻变小同时搅碎电机的转速就会提高加快碾碎齿轮碾碎杂质的速度，为了加快水流循环的速度，同时热量不会散失过多，通过泵水器辅助水泵进行泵水，处理箱内部经过自动加热以及送料。
实现了处理箱内部经过自动加热以及送料，改进后的基于工业污水再利用的结晶处理装置通过加热将污水内含的重金属以及其他融于污水的杂质进行结晶处理，大大改善污水的治理情况。
