申请日2018.02.26
公开(公告)日2018.11.02
IPC分类号C02F9/04; C02F1/52
摘要
本实用新型公开了一种农药中间体废水回收装置，包括筒体，所述筒体的左上侧壁一体成型有进水通道，所述筒体的右下侧壁一体成型有出水通道，所述筒体的上侧内壁对称固定安装农药中间体静置隔板，左侧所述农药中间体静置隔板的右端开设开关槽，所述开关槽的左上壁转动连接联通板，本实用新型通过能够由转动丝杠使滤板移动出筒体的结构，达到了当滤板过滤了大量的絮凝物质时，可以通过转动把手将滤板整体移出筒体，方便对滤板进行絮凝物质的清理，使得接下来的农药中间体回收处理的顺利进行，并通过堵水塞避免了农药中间体废水从开口处流出，达到了避免泄漏的效果。
权利要求书

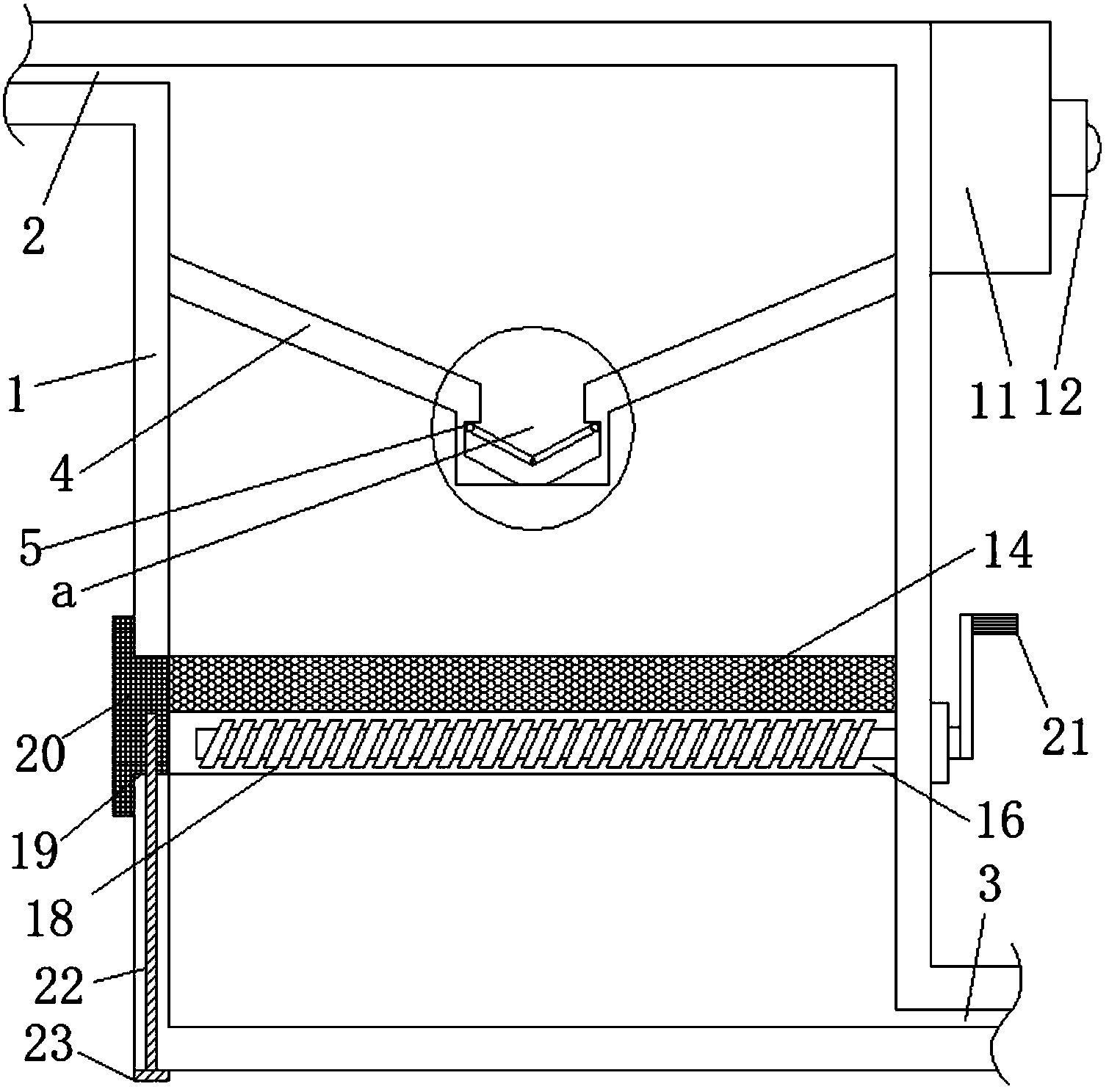

1.一种农药中间体废水回收装置，包括筒体(1)，其特征在于：所述筒体(1)的左上侧壁一体成型有进水通道(2)，所述筒体(1)的右下侧壁一体成型有出水通道(3)，所述筒体(1)的上侧内壁对称固定安装农药中间体静置隔板(4)，左侧所述农药中间体静置隔板(4)的右端开设开关槽(5)，所述开关槽(5)的左上壁转动连接联通板(6)，所述开关槽(5)的左下壁固定安装弹簧(7)的一端，所述弹簧(7)的另一端固定连接联通板(6)，所述开关槽(5)的左下壁内固定安装电磁铁(8)，所述联通板(6)的下壁固定安装永磁铁(9)，所述联通板(6)的右壁固定安装橡胶垫(10)，右侧所述农药中间体静置隔板(4)与左侧农药中间体静置隔板(4)的结构对称安装，所述筒体(1)的右上壁固定安装蓄电池(11)，所述蓄电池(11)的右壁固定安装触点开关(12)，所述触点开关(12)的输入端电连接蓄电池(11)的输出端，且触点开关(12)的输出端电连接电磁铁(8)的输入端，所述筒体(1)的下侧内壁对称开设滤板槽(13)，所述滤板槽(13)的内壁卡接滤板(14)，所述滤板(14)的下壁开设移动块槽(15)，所述移动块槽(15)的内壁固定安装移动块(16)，所述移动块(16)的内壁开设螺纹孔(17)，所述螺纹孔(17)的内壁螺接丝杠(18)，且丝杠(18)贯穿筒体(1)的右侧壁，所述筒体(1)的左壁开设开口(19)，所述滤板(14)的左壁固定安装堵水塞(20)，且堵水塞(20)的右端外壁与开口(19)紧密贴合。
2.根据权利要求1所述的一种农药中间体废水回收装置，其特征在于：所述丝杠(18)的右端固定安装转动把手(21)。
3.根据权利要求1所述的一种农药中间体废水回收装置，其特征在于：所述筒体(1)的左壁与堵水塞(20)的内壁开设定位孔(22)，所述定位孔(22)的内壁卡接定位钉(23)。
4.根据权利要求1所述的一种农药中间体废水回收装置，其特征在于：所述筒体(1)的内壁涂有耐腐蚀涂料。
说明书
一种农药中间体废水回收装置
技术领域
本实用新型涉及废水回收技术领域，具体为一种农药中间体废水回收装置。
背景技术
近些年来我国的农药工业发展十分迅速，在10年左右的时间中，农药产量几乎翻了一番，农药品种成倍增长，但是我们不得不面对在农药生产中，其配料间发生反应产生的中间产物，在回收处理这部分带有农药中间体的废水的时候，我们通常事先进行酸洗和碱洗，来确保这部分废水中的中间产物发生絮凝现象，在对这部分絮凝物进行过滤，来确保废水中不具有毒性，因此我们需要一款能够对农药中间体进行处理的的回收装置。
实用新型内容
本实用新型的目的在于提供一种农药中间体废水回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农药中间体废水回收装置，包括筒体，所述筒体的左上侧壁一体成型有进水通道，所述筒体的右下侧壁一体成型有出水通道，所述筒体的上侧内壁对称固定安装农药中间体静置隔板，左侧所述农药中间体静置隔板的右端开设开关槽，所述开关槽的左上壁转动连接联通板，所述开关槽的左下壁固定安装弹簧的一端，所述弹簧的另一端固定连接联通板，所述开关槽的左下壁内固定安装电磁铁，所述联通板的下壁固定安装永磁铁，所述联通板的右壁固定安装橡胶垫，右侧所述农药中间体静置隔板与左侧农药中间体静置隔板的结构对称安装，所述筒体的右上壁固定安装蓄电池，所述蓄电池的右壁固定安装触点开关，所述触点开关的输入端电连接蓄电池的输出端，且触点开关的输出端电连接电磁铁的输入端，所述筒体的下侧内壁对称开设滤板槽，所述滤板槽的内壁卡接滤板，所述滤板的下壁开设移动块槽，所述移动块槽的内壁固定安装移动块，所述移动块的内壁开设螺纹孔，所述螺纹孔的内壁螺接丝杠，且丝杠贯穿筒体的右侧壁，所述筒体的左壁开设开口，所述滤板的左壁固定安装堵水塞，且堵水塞的右端外壁与开口紧密贴合。
优选的，所述丝杠的右端固定安装转动把手。
优选的，所述筒体的左壁与堵水塞的内壁开设定位孔，所述定位孔的内壁卡接定位钉。
优选的，所述筒体的内壁涂有耐腐蚀涂料。
与现有技术相比，本实用新型的有益效果是：本实用新型通过能够由转动丝杠使滤板移动出筒体的结构，达到了当滤板过滤了大量的絮凝物质时，可以通过转动把手将滤板整体移出筒体，方便对滤板进行絮凝物质的清理，使得接下来的农药中间体回收处理的顺利进行，并通过堵水塞避免了农药中间体废水从开口处流出，达到了避免泄漏的效果，并通过由弹簧、联通板、电磁铁和永磁铁的配合，使得当电磁铁不带电时，联通板实现封堵，方便农药中间体与酸洗和碱洗溶液进行反应，在电磁铁带电后即可使得农药中间体废水落至滤板实现对絮凝废物的过滤作用。
