申请日2018.03.31
公开(公告)日2018.11.20
IPC分类号B65D81/26; B65D81/07
摘要
本实用新型公开了水处理剂存放装置，包括箱体、底座和箱盖，所述箱体内部通过隔板分隔为两组存放槽，所述存放槽下端安装有固定板，所述固定板内部安装有弹簧A，所述存放槽内壁左右两侧均安装有软层板，所述箱体左右两侧顶端和末端分别安装有拉手和支撑板，所述箱体左右两侧上端分别安装有连接杆A和连接杆B，所述箱体上端左右两侧均通过合页与箱盖一侧左右两侧连接，所述箱盖内部左右两侧均安装有风机箱。本实用新型通过安装在箱盖左右两侧的风机，通过安装在箱盖内部的散气板，使得风机对储存箱中进行吹风散热，且散气通过散热板散出，同时，通过安装在软层板表面的吸附垫，可以将箱体中的湿气进行吸附，较为实用，适合广泛推广与使用。
权利要求书

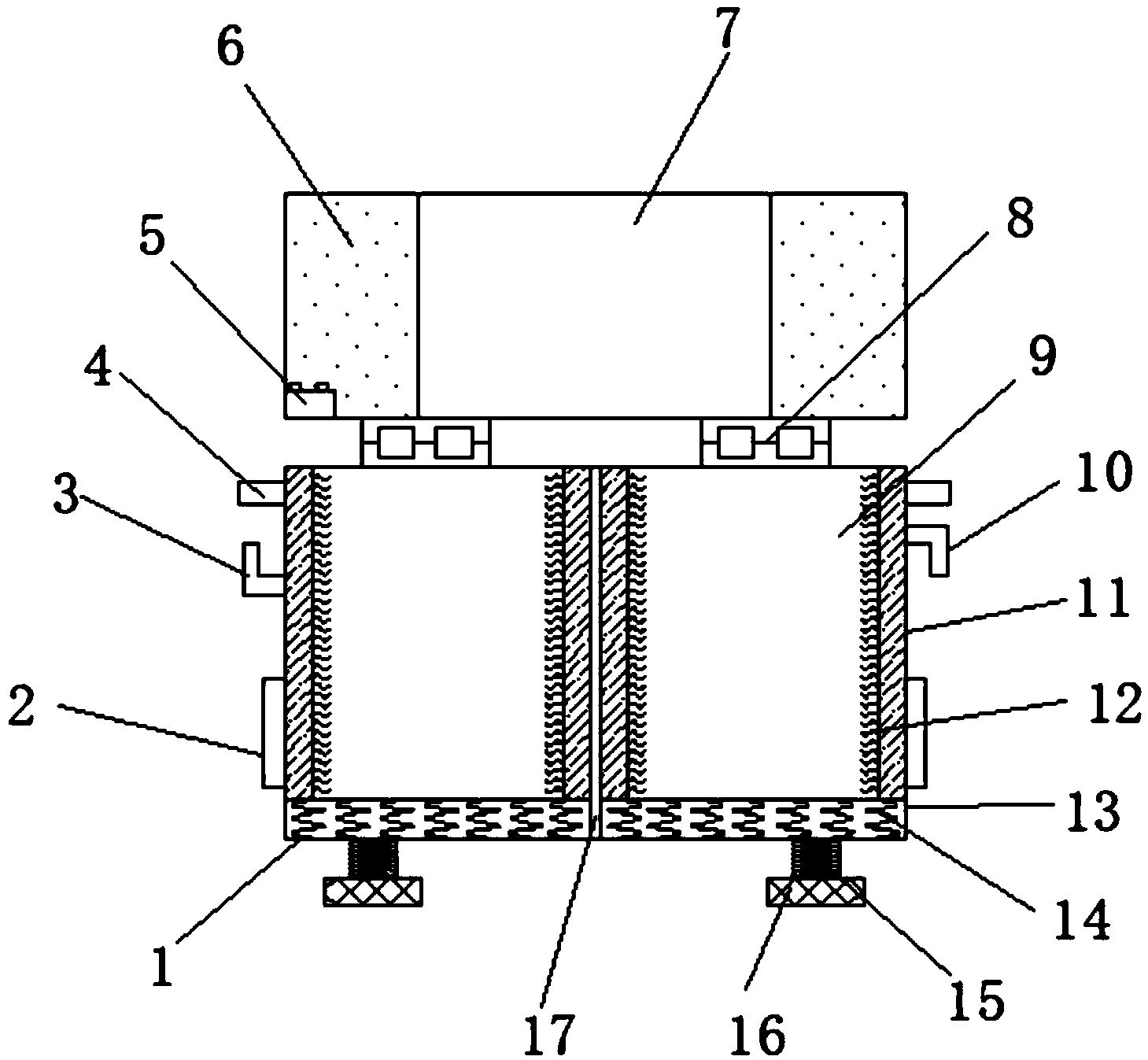

1.水处理剂存放装置，包括箱体(1)、底座(16)和箱盖(7)，其特征在于：所述箱体(1)内部通过隔板(17)分隔为两组存放槽(9)，所述存放槽(9)下端安装有固定板(13)，所述固定板(13)内部安装有弹簧A(14)，所述存放槽(9)内壁左右两侧均安装有软层板(11)，所述箱体(1)左右两侧顶端和末端分别安装有拉手(4)和支撑板(2)，所述箱体(1)左右两侧上端分别安装有连接杆A(3)和连接杆B(10)，所述箱体(1)上端左右两侧均通过合页(8)与箱盖(7)一侧左右两侧连接，所述箱盖(7)内部左右两侧均安装有风机箱(6)，所述风机箱(6)内部安装有风机(19)，所述箱盖(7)内部中间安装有散气板(21)。
2.根据权利要求1所述的水处理剂存放装置，其特征在于：所述箱体(1)底端左右两侧均与弹簧B(15)上端连接，所述弹簧B(15)下端与底座(16)上端连接。
3.根据权利要求1所述的水处理剂存放装置，其特征在于：所述软层板(11)表面安装有吸附垫(12)。
4.根据权利要求1所述的水处理剂存放装置，其特征在于：所述连接杆A(3)和连接杆B(10)置于两组拉手(4)和两组支撑板(2)之间。
5.根据权利要求1所述的水处理剂存放装置，其特征在于：所述箱盖(7)中部上端左右两侧均安装有滑槽(20)，两组滑槽(20)内部与推拉板(18)左右两侧连接，所述散气板(21)置于推拉板(18)下端。
6.根据权利要求1所述的水处理剂存放装置，其特征在于：所述箱盖(7)内部一侧置有蓄电池(5)，所述风机(19)与蓄电池(5)的电性连接。
说明书
水处理剂存放装置
技术领域
本实用新型涉及存放放置，特别涉及水处理剂存放装置。
背景技术
目前，水处理剂是一类用于水处理的化学药剂的总称，通常指用于污水处理的化学药剂，广泛用于石油、化工、冶金、交通、轻工、纺织等工业部门，现有的水处理剂存放装置在使用时存在一定的弊端，现有的水处理剂为固体为25KG袋装，内层塑料薄膜，外层塑料编织袋，由于水处理剂在搬运时，搬运时要轻装轻卸，防止包装及容器损坏，避免扬尘，小心扫起，储存于阴凉、通风的库房，包装容器必须密封，防止受潮，与潮解性物品分开堆放。因此，我们提出水处理剂存放装置。
实用新型内容
本实用新型的主要目的在于提供水处理剂存放装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
水处理剂存放装置，包括箱体、底座和箱盖，所述箱体内部通过隔板分隔为两组存放槽，所述存放槽下端安装有固定板，所述固定板内部安装有弹簧A，所述存放槽内壁左右两侧均安装有软层板，所述箱体左右两侧顶端和末端分别安装有拉手和支撑板，所述箱体左右两侧上端分别安装有连接杆A和连接杆B，所述箱体上端左右两侧均通过合页与箱盖一侧左右两侧连接，所述箱盖内部左右两侧均安装有风机箱，所述风机箱内部安装有风机，所述箱盖内部中间安装有散气板。
进一步的，所述箱体底端左右两侧均与弹簧B上端连接，所述弹簧B下端与底座上端连接。
进一步的，所述软层板表面安装有吸附垫。
进一步的，所述连接杆A和连接杆B置于两组拉手和两组支撑板之间。
进一步的，所述箱盖中部上端左右两侧均安装有滑槽，两组滑槽内部与推拉板左右两侧连接，所述散气板置于推拉板下端。
进一步的，所述箱盖内部一侧置有蓄电池，所述风机与蓄电池的电性连接。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的水处理剂存放装置，通过安装在箱盖左右两侧的风机，通过安装在箱盖内部的散气板，使得风机对储存箱中进行吹风散热，且散气通过散热板散出，同时，通过安装在软层板表面的吸附垫，可以将箱体中的湿气进行吸附，保持箱体中的阴凉、通风，且避免水处理剂沾染灰尘。
2.本实用新型的水处理剂存放装置，通过安装在固定板内部的弹簧A和底座上端的弹簧B与箱体下端连接，可以在箱体搬运时，降低箱体与地面产生振动，且通过安装在箱体左右两侧的支撑板，避免多组箱体连接时产生碰撞。
