申请日2018.02.27
公开(公告)日2018.11.09
IPC分类号C02F9/14; C02F103/34
摘要

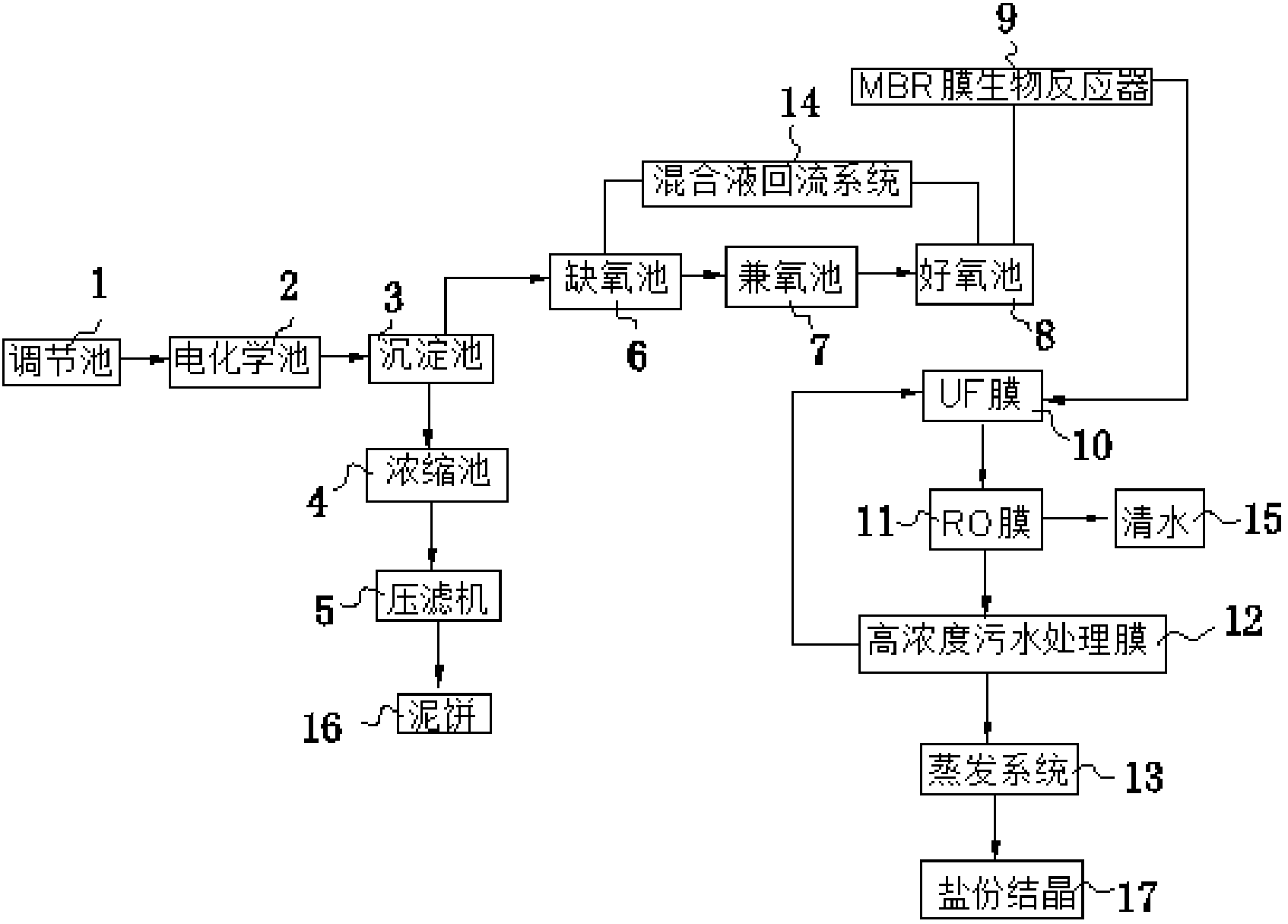

本实用新型涉及电池废水处理系统技术领域，具体涉及一种锂电池废水零排放处理系统，其结构包括沿废水传输方向依次连接的调节池、电化学池、沉淀池，沉淀池的下部依次连接有浓缩池和压滤机，沉淀池的上部依次连接有缺氧池、兼氧池和好氧池，好氧池内设MBR膜生物反应器，MBR膜生物反应器的出水口处设有UF膜、RO膜、高浓度污水处理膜和蒸发系统，该处理系统实现了废水零排放的目的，具有环保、节约资源的优点。
权利要求书
1.一种锂电池废水零排放处理系统，其特征是：包括沿废水传输方向依次连接的调节池、电化学池、沉淀池，所述沉淀池的下部依次连接有浓缩池和压滤机，所述沉淀池的上部依次连接有缺氧池、兼氧池和好氧池，所述好氧池内设MBR膜生物反应器，所述MBR膜生物反应器的出水口处设有UF膜、RO膜、高浓度污水处理膜和蒸发系统，所述MBR膜生物反应器的出水口通向所述UF膜的进水侧，所述UF膜的出水侧通向所述RO膜的进水侧，所述RO膜的浓水出水侧通向所述高浓度污水处理膜的进水侧，所述高浓度污水处理膜的浓水出水侧连接所述蒸发系统，所述高浓度污水处理膜的清水出水侧与所述UF膜的进水侧连接。
2.根据权利要求1所述的一种锂电池废水零排放处理系统，其特征是：所述高浓度污水处理膜为海咸水淡化RO膜或碟管式DTRO膜。
3.根据权利要求1所述的一种锂电池废水零排放处理系统，其特征是：所述蒸发系统包括蒸发器，所述蒸发器连接有结晶过滤装置。
4.根据权利要求3所述的一种锂电池废水零排放处理系统，其特征是：所述蒸发器是二效蒸发器、多效蒸发器或强制循环蒸发器中的一种。
5.根据权利要求1所述的一种锂电池废水零排放处理系统，其特征是：所述缺氧池与所述好氧池之间连通有混合液回流系统。
6.根据权利要求1所述的一种锂电池废水零排放处理系统，其特征是：所述兼氧池与所述好氧池均内加用于调节溶氧量的曝气系统。
7.根据权利要求1所述的一种锂电池废水零排放处理系统，其特征是：所述缺氧池的溶解氧为0.2～0.5mg/L。
8.根据权利要求1所述的一种锂电池废水零排放处理系统，其特征是：所述兼氧池的溶解氧为0.5～1.5mg/L。
9.根据权利要求1所述的一种锂电池废水零排放处理系统，其特征是：所述好氧池的溶解氧为2～4mg/L。
说明书
一种锂电池废水零排放处理系统
技术领域
本实用新型涉及电池废水处理系统技术领域，具体涉及一种锂电池废水零排放处理系统。
背景技术
锂电池作为一种清洁电池，其在日常生活中使用范围较为广泛，已成为产品电池工业中的重要组成部分，锂电池生产过程中会产生清洗废水，主要成份有钴酸锂、NMP(甲基吡咯烷酮)、碳粉及有小分子有机物质酯类等，因而，需要对电池清洗废水处理。现有技术处理电池清洗废水后，将其排放。然而，锂电池废水成分复杂、可生化性较差，即便处理后的废水仍不可避免存在污染环境的物质，因此，需要优化锂电池废水处理系统，以减少废水污染物对环境的影响。
发明内容
针对现有技术存在上述技术问题，本实用新型目的在于提供一种环保、可重复利用资源的锂电池废水零排放处理系统。
为实现上述发明目的，提供以下技术方案：
提供一种锂电池废水零排放处理系统，包括沿废水传输方向依次连接的调节池、电化学池、沉淀池，所述沉淀池的下部依次连接有浓缩池和压滤机，所述沉淀池的上部依次连接有缺氧池、兼氧池和好氧池，所述好氧池内设MBR膜生物反应器，所述MBR膜生物反应器的出水口处设有UF膜、RO膜、高浓度污水处理膜和蒸发系统，所述MBR膜生物反应器的出水口通向所述UF膜的进水侧，所述UF膜的出水侧通向所述RO膜的进水侧，所述RO膜的浓水进水侧通向所述高浓度污水处理膜的进水侧，所述高浓度污水处理膜的浓水出水侧连接所述蒸发系统，所述高浓度污水处理膜的清水出水侧与所述UF膜的进水侧连接。
其中，所述高浓度污水处理膜为海咸水淡化RO膜或碟管式DTRO膜。
其中，所述蒸发系统包括蒸发器，所述蒸发器连接有结晶过滤装置。
其中，所述蒸发器是二效蒸发器、多效蒸发器或强制循环蒸发器中的一种。
其中，所述缺氧池与所述好氧池之间连通有混合液回流系统。
其中，所述兼氧池与所述好氧池均内加曝气系统来调节其溶氧量。
其中，所述缺氧池的溶解氧为0.2～0.5mg/L。
其中，所述兼氧池的溶解氧为0.5～1.5mg/L。
其中，所述好氧池的溶解氧为2～4mg/L。
本实用新型的有益效果：
通过电化学池和沉淀池结合，从而分离出污泥和上层废液，浓缩池和压滤机能把污泥压为泥饼，所得的泥饼可重复利用;而上层废液通过缺氧池、兼氧池和好氧池中的微生物分解废液有机物，接着通过UF膜、RO膜、高浓度污水处理膜及循环过滤的方式将上层废液分为清水和高含盐浓水，清水可重复利用，高含盐浓水经蒸发系统从而可称为盐份结晶，该盐份结晶可重复利用;该处理系统充分分离污泥、清水和盐份，以便重复利用污泥、清水和盐份，从而实现废水零排放的目的，既避免了废水污染物排放的可能性，又能重复利用资源，利用提高企业的生产效益。
