申请日2018.02.28
公开(公告)日2018.11.13
IPC分类号C02F9/14
摘要
本实用新型公开了一种小型养殖废水一体化处理装置，包括依次连通的格栅池、沉砂集水池、固液分离机、预脱氮池、水解酸化池、UASB反应器、一级A/O池、中间沉淀池、二级A/O池、消毒池和清水池;所述格栅池内设有除杂格栅;所述格栅池设有废渣口和废水口;所述废渣口连通废渣池;所述废水口通过管道连接所述沉砂集水池;所述沉砂集水池设有排污口，所述排污口通过排污管道连接污泥浓缩池;所述一级A/O池和二级A/O池内均设有曝气系统;所述消毒池设有投药罐;所述二级A/O池通过排渣管道连接所述污泥浓缩池。本实用新型能够深度处理畜禽养殖废水;能耗低、无二次污染，处理后的污水排放达标。
权利要求书

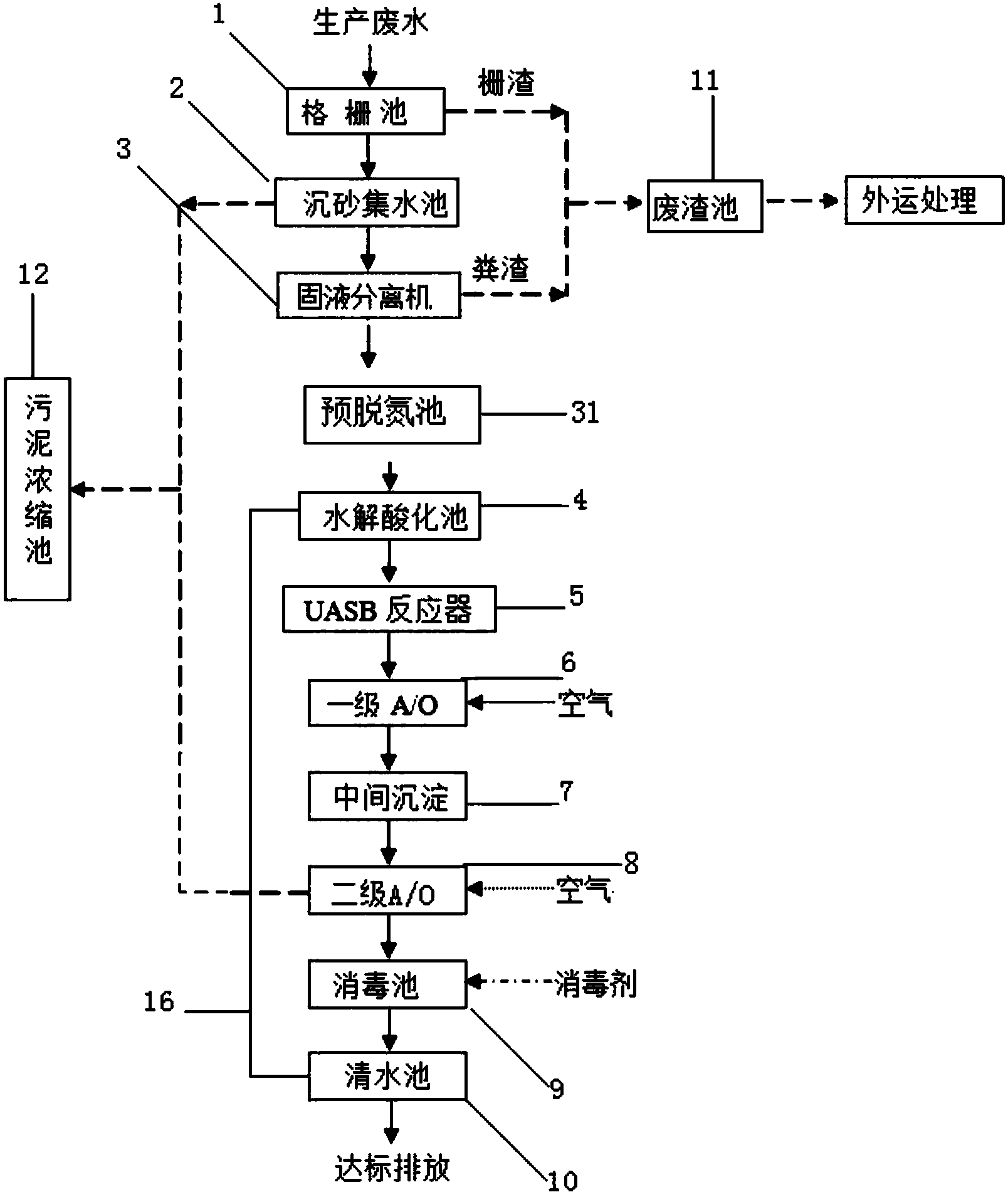

1.一种小型养殖废水一体化处理装置，其特征在于，包括依次连通的格栅池(1)、沉砂集水池(2)、固液分离机(3)、预脱氮池(31)、水解酸化池(4)、UASB反应器(5)、一级A/O池(6)、中间沉淀池(7)、二级A/O池(8)、消毒池(9)和清水池(10);所述格栅池(1)内设有除杂格栅;所述格栅池(1)设有废渣口和废水口;所述废渣口连通废渣池(11);所述废水口通过管道连接所述沉砂集水池(2);所述沉砂集水池(2)设有排污口，所述排污口通过排污管道连接污泥浓缩池(12);所述一级A/O池(6)和二级A/O池(8)内均设有曝气系统;所述消毒池(9)设有投药罐;所述二级A/O池(8)通过排渣管道连接所述污泥浓缩池(12)。
2.根据权利要求1所述小型养殖废水一体化处理装置，其特征在于：所述曝气系统包括进气管(13)、分气支管(14)和布气盘(15);所述进气管(13)连接气源与分气支管(14);所属分气支管(14)上连接多个布气盘(15)。
3.根据权利要求1所述小型养殖废水一体化处理装置，其特征在于：所述排污管道和排渣管道上均设有污泥泵。
4.根据权利要求1所述小型养殖废水一体化处理装置，其特征在于：所述清水池(10)内还设有水质检测仪。
5.根据权利要求4所述小型养殖废水一体化处理装置，其特征在于：所述清水池(10)通过回流管(16)连接所述水解酸化池(4);所述回流管(16)上设有回流泵。
说明书
小型养殖废水一体化处理装置
技术领域
本实用新型涉及污水处理设备，具体地说是涉及一种小型养殖废水一体化处理装置。
背景技术
畜禽养殖业产生的污染主要有粪便、废水、臭气三个方面，粪便中含有大量的病原微生物，寄生虫卵以及孳生的蚊虫，会使环境中病原种类增多，菌量增大，出现原病菌和寄生虫大量繁殖，造成人、畜传染病的蔓延;水量大且温度较低，废水中固液混杂，氮和磷的化合物有机含量较高;恶臭气体中含有大量硫化氢、氨、醇、甲烷200多种有机恶臭物质，这些气体可刺激人畜呼吸道，引起呼吸道疾病及导致畜禽养殖生产力下降。
规模化畜禽养殖废水的处理目前已引起养殖场业及有关部门的高度重视，采取一系列防治措施及选用经济、高效的处理技术已刻不容缓。随着国家污水排放标准的日益更新，高浓度养殖废水达标排放问题更加突出，因为养殖废水的治理任然是环境保护上棘手的问题。由于缺乏各种实用、低成、处理效果好的畜禽养殖废水处理技术，使规模化养殖场的污染问题仍未能得到有效的解决。
因此需要提供一种能够深度处理畜禽养殖废水，能耗低、无二次污染的小型养殖废水一体化处理装置。
实用新型内容
本实用新型要解决的技术问题是提供一种能够深度处理畜禽养殖废水，能耗低、无二次污染的小型养殖废水一体化处理装置。
为了解决上述技术问题，本实用新型的技术方案为：一种小型养殖废水一体化处理装置，包括依次连通的格栅池、沉砂集水池、固液分离机、预脱氮池、水解酸化池、UASB反应器、一级A/O池、中间沉淀池、二级A/O池、消毒池和清水池;所述格栅池内设有除杂格栅;所述格栅池设有废渣口和废水口;所述废渣口连通废渣池;所述废水口通过管道连接所述沉砂集水池;所述沉砂集水池设有排污口，所述排污口通过排污管道连接污泥浓缩池;所述一级A/O池和二级A/O池内均设有曝气系统;所述消毒池设有投药罐;所述二级A/O池通过排渣管道连接所述污泥浓缩池。
优选地，所述曝气系统包括进气管、分气支管和布气盘;所述进气管连接气源与分气支管;所属分气支管上连接多个布气盘。
优选地，所述排污管道和排渣管道上均设有污泥泵。
优选地，所述清水池内还设有水质检测仪。
优选地，所述清水池通过回流管连接所述水解酸化池;所述回流管上设有回流泵。
本实用新型的有益效果是：本实用新型畜禽养殖废水依次通过格栅池、沉砂集水池、固液分离机、预脱氮池、水解酸化池、UASB反应器、一级A/O池、中间沉淀池、二级A/O池、消毒池和清水池分别处理后能够深度处理畜禽养殖废水，使COD、抗生素、N、P、有机物以及病原菌得以共同去除，且规模化处理成本低廉。
