申请日2004.03.12
公开(公告)日2005.09.21
IPC分类号C02F3/10
摘要
本实用新型公开了一种水、废水或污水处理用的笼形弹性立体水处理悬浮填料，它由带孔的笼罩及安装笼内的弹性纤维丝或弹性丝条构成，弹性纤维丝或弹性丝条的端部开叉，并呈放射状结构，同时，弹性纤维丝或弹性丝条也可伸出笼罩的网孔外面。这样，不仅有效地增加了其表面积，而且大大提高了生物膜的附着力，从而有效地提高了水处理的效果。
权利要求书

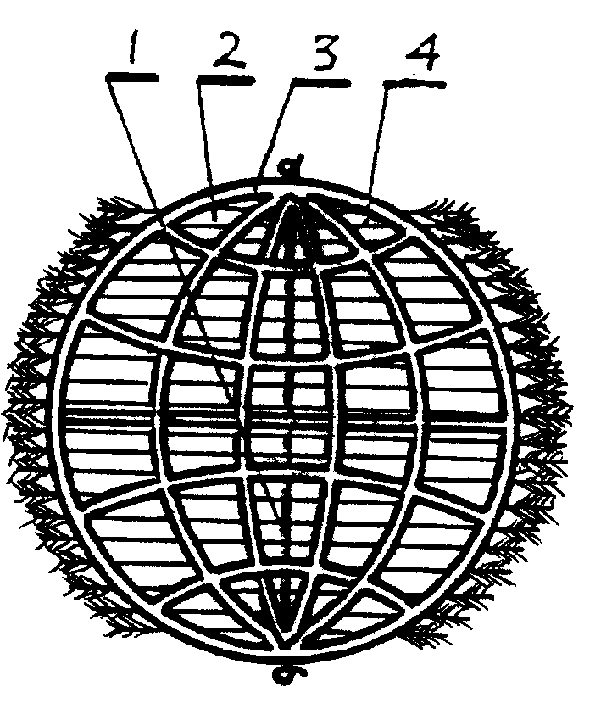

1、一种笼形弹性立体水处理悬浮填料，由带孔的笼罩(3)及安 装笼内的弹性纤维丝或弹性丝条(2)构成，其特征是所述的弹性纤 维丝或弹性丝条(2)安装在设置于笼罩(3)内的中心杆(1)上， 弹性纤维丝或弹性丝条(2)的端部开叉，呈放射状结构。
2、根据权利要求1所述的一种笼形弹性立体水处理悬浮填料， 其特征是所述的弹性纤维丝或弹性丝条(2)可伸出笼罩的网孔(4) 的外面。
3、根据权利要求1所述的一种笼形弹性立体水处理悬浮填料， 其特征是所述的笼罩(3)为球形结构或椭球形结构或圆柱形结构或 圆台形结构，网孔(4)的形状可以是圆形或椭圆形。
说明书
笼形弹性立体水处理悬浮填料
一、技术领域
本实用新型涉及一种水、废水或污水处理用的填料，属于水处理
技术领域。
二、背景技术
为提高水处理填料的使用效果，人们对现有的水处理弹性立体填 料进行了不断的改进，其中较有代表性的，如专利号为ZL90204740.X 所公开的“弹性立体填料”。这种弹性立体填料与现有技术相比虽具 有一定的使用优越性，但由于它在使用过程中必须悬挂在支架上，从 而不仅给安装和使用均带来了很大的不便，而且大大增加了使用维护 成本。
三、发明内容
鉴于上述存在的问题，本实用新型的目的是提供一种不需要支 架、不用安装、使用维护成本较低，且处理效果较好的笼形弹性立体 水处理悬浮填料。
本实用新型所述的笼形弹性立体水处理悬浮填料由带孔的笼罩 及安装笼内的弹性纤维丝或弹性丝条构成，弹性纤维丝或弹性丝条的 端部开叉，并呈放射状结构;同时，弹性纤维丝或弹性丝条也可伸出 笼罩的网孔外面。
经过上述设计后的本实用新型不仅安装、使用十分方便，而且由 于笼内的弹性立体水处理填料的端部开叉，并呈放射状结构，这样， 不仅有效地增加了其表面积，而且大大提高了生物膜的附着力，从而 有效地提高了水处理的效果。
