申请日2018.01.31
公开(公告)日2018.11.16
IPC分类号B01D36/00; C02F9/02; B01D24/10; B01D24/12
摘要
本实用新型公开了一种用于污水处理的活性炭过滤器，包括罐体，罐体的内腔自上而下依次设有第一过滤箱、第二过滤箱和活性炭层，罐体的底端贯通连接排水管，罐体的一侧端顶端贯通连接进水管，进水管上设有水泵，罐体的底端均匀的设有若干支腿，第一过滤箱和第二过滤箱的结构相同，第一过滤箱包括滤水箱和转运箱，转运箱的底端均匀的贯通连接若干出水管;本实用新型污水经过第一过滤箱和第二过滤箱时，碎石层和碎矿石层，实现对污水的第一次和第二次过滤，直接去除污水中的大颗粒浮游物，过滤后的污水经活性炭层进行第三次过滤，去除污水中细小颗粒的漂浮物，保证污水被过滤的干净、彻底，且能有效的预防大颗粒漂浮物对活性炭层的影响。
权利要求书

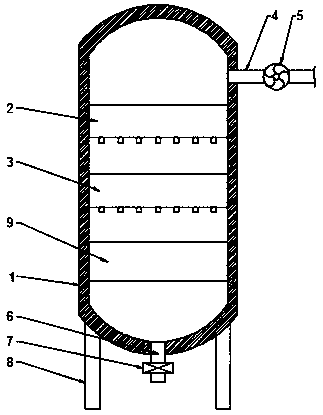

1.一种用于污水处理的活性炭过滤器，其特征在于，包括罐体(1)，罐体(1)的内腔自上而下依次设有第一过滤箱(2)、第二过滤箱(3)和活性炭层(9)，罐体(1)的底端贯通连接排水管(6)，罐体(1)的一侧端顶端贯通连接进水管(4)，进水管(4)设在第一过滤箱(2)的上方，进水管(4)上设有水泵(5)，罐体(1)的底端均匀的设有若干支腿(8)，第一过滤箱(2)和第二过滤箱(3)的结构相同，第一过滤箱(2)包括滤水箱(21)和转运箱(22)，滤水箱(21)固定连接在转运箱(22)的顶端，滤水箱(21)的顶端是敞口型结构，滤水箱(21)的内壁顶部左右对称设有卡板(23)，卡板(23)的顶端设有防护网(24)，第一过滤箱(2)的滤水箱(21)内填充有碎石层(25)，第二过滤箱(3)的滤水箱(21)内设有碎矿石层(26)，滤水箱(21)的内腔底壁均匀的设有若干连通孔(27)，滤水箱(21)通过连通孔(27)贯通连接转运箱(22)，连通孔(27)的顶端设有支撑网(28)，转运箱(22)的底端均匀的贯通连接若干出水管(29)。
2.根据权利要求1所述的一种用于污水处理的活性炭过滤器，其特征在于，排水管(6)上设有控制阀(7)。
3.根据权利要求1所述的一种用于污水处理的活性炭过滤器，其特征在于，罐体(1)的底端均匀的设有四个支腿(8)。
4.根据权利要求1所述的一种用于污水处理的活性炭过滤器，其特征在于，碎矿石层(26)的矿石颗粒小于碎石层(25)的碎石颗粒。
5.根据权利要求1所述的一种用于污水处理的活性炭过滤器，其特征在于，支撑网(28)的网孔小于防护网(24)的网孔。
说明书
一种用于污水处理的活性炭过滤器
技术领域
本实用新型涉及污水处理设备，具体为一种用于污水处理的活性炭过滤器。
背景技术
水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水。污水中的酸、碱、氧化剂，以及铜、镉、汞、砷等化合物，苯、二氯乙烷、乙二醇等有机毒物，会毒死水生生物，影响饮用水源、风景区景观。污水中的有机物被微生物分解时消耗水中的氧，影响水生生物的生命，水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、硫醇等难闻气体，使水质进一步恶化。
废水从不同角度有不同的分类方法。据不同来源分为生活废水和工业废水两大类;据污染物的化学类别又可分无机废水与有机废水;也有按工业部门或产生废水的生产工艺分类的，如焦化废水、冶金废水、制药废水、食品废水等。
污染物主要有：(1)未经处理而排放的工业废水;(2)未经处理而排放的生活污水;(3)大量使用化肥、农药、除草剂而造成的农田污水;(4)堆放在河边的工业废弃物和生活垃圾;(5)森林砍伐，水土流失;(6)因过度开采，产生矿山污水。
活性炭过滤器是污水处理中常用到的设备。活性炭过滤器，一种罐体的过滤器械，外壳一般为不锈钢或者玻璃钢，内部填充活性炭，用来过滤水中的游离物、微生物、部分重金属离子，并能有效降低水的色度。现有的活性炭过滤器对污水混浊度、颗粒物有要求，不能太混浊，颗粒物不能太多，否则影响污水进入活性炭层时影响过滤效果。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的活性炭过滤器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于污水处理的活性炭过滤器，包括罐体，罐体的内腔自上而下依次设有第一过滤箱、第二过滤箱和活性炭层，罐体的底端贯通连接排水管，罐体的一侧端顶端贯通连接进水管，进水管设在第一过滤箱的上方，进水管上设有水泵，罐体的底端均匀的设有若干支腿，第一过滤箱和第二过滤箱的结构相同，第一过滤箱包括滤水箱和转运箱，滤水箱固定连接在转运箱的顶端，滤水箱的顶端是敞口型结构，滤水箱的内壁顶部左右对称设有卡板，卡板的顶端设有防护网，第一过滤箱的滤水箱内填充有碎石层，第二过滤箱的滤水箱内设有碎矿石层，滤水箱的内腔底壁均匀的设有若干连通孔，滤水箱通过连通孔贯通连接转运箱，连通孔的顶端设有支撑网，转运箱的底端均匀的贯通连接若干出水管。
作为本实用新型更进一步的技术方案，排水管上设有控制阀。
作为本实用新型更进一步的技术方案，罐体的底端均匀的设有四个支腿。
作为本实用新型更进一步的技术方案，碎矿石层的矿石颗粒小于碎石层的碎石颗粒。
作为本实用新型更进一步的技术方案，支撑网的网孔小于防护网的网孔。
与现有技术相比，本实用新型污水经过第一过滤箱和第二过滤箱时，碎石层和碎矿石层，实现对污水的第一次和第二次过滤，直接去除污水中的大颗粒浮游物，过滤后的污水经活性炭层进行第三次过滤，去除污水中细小颗粒的漂浮物，保证污水被过滤的干净、彻底，且能有效的预防大颗粒漂浮物对活性炭层的影响。
