申请日2004.03.23
公开(公告)日2005.09.28
IPC分类号G01F23/72
摘要
本实用新型涉及传感器技术领域，特指一种污水箱水位传感器。包括一外套管，其一端与钢头结合，钢头与一法兰螺纹连接，通过法兰与污水箱组合安装，在外套管的管内有一电子管与钢头焊接在一起，电子管上装有一可上下滑动的浮桶，浮桶两孔对称装有磁石，电子管内插入一PC板，PC板上有多个沿电子管轴线不同高度设置的磁簧开关及电阻，磁簧开关为常开状态，磁簧开关与电阻串联构成一阻值可变的电路，并由导线引伸出外，用时与外部仪表接通。本实用新型可让使用者适时了解污水箱内污水的容量，避免污水意外溢出，环保性好。
权利要求书
1、污水箱水位传感器，其特征在于：包括有一外套管(10)，外 套管(10)上设有多个径向通孔(11)，其有一端结合有一法兰(20)， 并通过法兰(20)与污水箱(60)组合安装，在外套管(10)的孔内 设有一电子管(30)，电子管(30)上装有一可上下移动的浮桶(40)， 浮桶(40)的两对称孔位装有磁石(50)，电子管(30)内插有一PC 板(31)，PC板(31)上插接多个沿电子管(30)轴线不同高度设置 的磁簧开关(32)及电阻(33)，磁簧开关(32)为常开状态，磁簧 开关(32)与电阻(33)串联构成一阻值可变的电路，并由导线(12) 引伸出电子管(30)外，外套管(10)的另一端用卡簧(15)将底盖 (13)装配在外套管(10)上。
2、根据权利要求1所述的污水箱水位传感器，其特征在于：所 述两两磁簧开关(32)之间为等距且平行设置，磁簧开关(32)由玻 璃管体(321)及包含于玻璃管体(321)内的两触动片(322)构成， 两触动片(322)分别外伸有引脚，其中有一触动片(322)的引脚焊 接在PC板(31)上固定不动，另一触动片(322)的引脚则焊接在 可浮动的镀银线(311)上，该镀银线(311)的两端固定焊接在PC 板(31)上。
3、根据权利要求1所述的污水箱水位传感器，其特征在于：所 述外套管(10)的上端组合一钢头(14)，钢头(14)上设有外螺纹， 并与法兰(20)通过螺纹连接。
4、根据权利要求1所述的污水箱水位传感器，其特征在于：所 述浮桶(40)呈圆筒状，其内置的两磁石(50)为同极相对设置。
说明书
污水箱水位传感器
技术领域：
本实用新型涉及传感器技术领域，特指一种污水箱水位传感器。
背景技术：
现有污水箱内的水位控制部分，一般只是简单的安装有浮球开 关，由浮球的升降来通断进水口，避免水位过高而溢出。这种方式只 能针对最高水位，对于其它位置上的水位无法检测，没有实时显示水 位的功能，使用者不能了解水位的升降情况，一旦浮球开关失灵，则 会发生污水溢出造成污染。
发明内容：
本实用新型的目的在于克服现有技术的缺陷，提供一种结构简 单，可实时检测，并配合仪表给予显示功能的污水箱水位传感器，其 安装及拆卸均很方便，便于清洗。

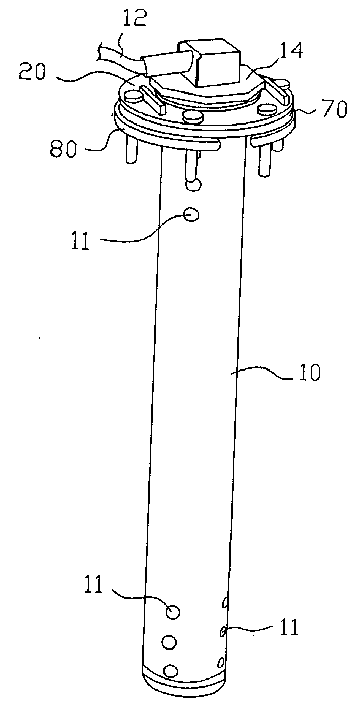

为达到上述功能，本实用新型包括有一外套管，外套管上设有多 个径向通孔，其有一端结合有一钢头，钢头与一法兰螺纹连接，并通 过法兰与污水箱组合安装;在外套管内设有一电子管，电子管一端与 钢头内端焊接，电子管上装有一可上下滑动的浮桶，浮桶两对称孔内 装有磁石，浮桶呈圆筒状，其内的两磁石为同极相对设置。电子管内 插有一PC板，PC板上结合有多个沿电子管轴线不同高度设置的磁 簧开关及电阻，磁簧开关为常开状态，磁簧开关与电阻串联构成一阻 值可变的电路，并由导线引伸出电子管外，用时与外部的仪表接通。 外套管的另一端用卡簧将底盖装配在外套管上，且可拆卸。
所述两两磁簧开关之间为等距且平行设置，磁簧开关由玻璃管体 及包含于玻璃管体内的两触动片构成，两触动片分别外伸有引脚，其 中有一触动片的引脚焊接在PC板，另一触动片的引脚则焊接在可浮 动的镀银线上，该镀银线的两端焊接在PC板上固定不动。
本实用新型利用浮桶沿电子管上下滑动，并由其内置的磁石产生 磁场力驱动相应高度的磁簧开关闭合，该磁簧开关闭合后将接通相应 电路，形成一定电阻值的回路，并由仪表指针摆动显示，从而让使用 者适时了解污水箱内污水的容量，避免污水外溢，环保性好;同时利 用外套管阻挡污垢，确保浮桶能滑动顺畅，便于测量。
本实用新型的另一优点是采用螺纹组合连接，安装及拆卸均很方 便，便于清洗，且密封性良好。
