申请日2018.01.31
公开(公告)日2018.07.20
IPC分类号C02F3/10; C02F9/14
摘要
本发明公开了一种工业废水生物膜多级处理装置，其结构包括：出水管、控制面板、净化药剂放置仓、进水管、生物膜处理水仓、多级净化水仓，出水管安装于多级净化水仓左侧，与多级净化水仓焊接，多级净化水仓为长方体，前侧右上方设有控制面板，与控制面板扣接，多级净化水仓右侧设有生物膜处理水仓，与生物膜处理水仓锁接，生物膜处理水仓安装于净化药剂放置仓下方，与净化药剂放置仓间隙配合，生物膜处理水仓为长方体，使设备使用时，通过设备设有的药剂控制机构，可以达到避免净化药剂处理容易因为无单独存放而导致提前混合，且放置比例不精确，导致净化药剂不纯和反应净化不完全，使设备药剂控制更加合理且净化更完全。
权利要求书

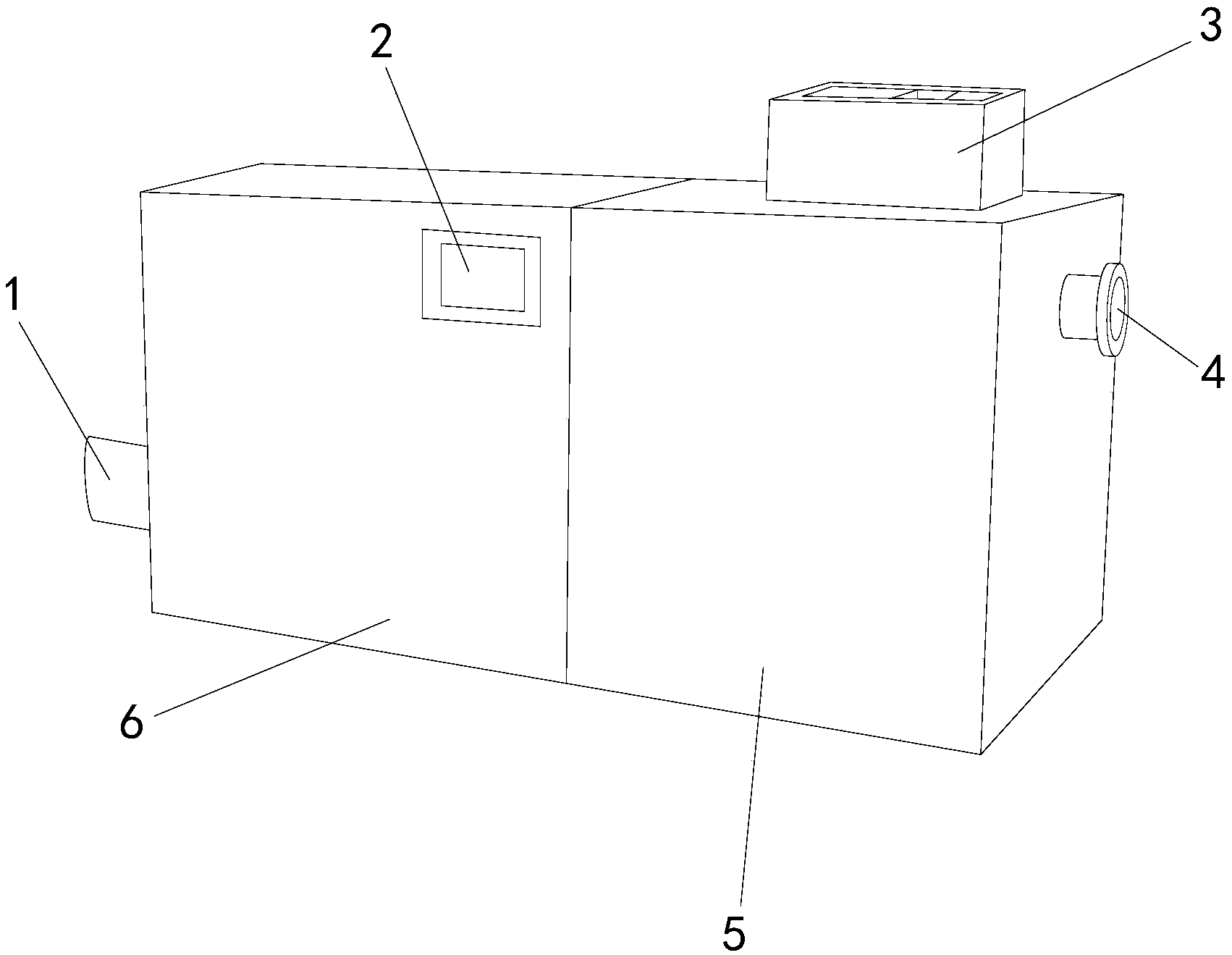

1.一种工业废水生物膜多级处理装置，其结构包括：出水管(1)、控制面板(2)、净化药剂放置仓(3)、进水管(4)、生物膜处理水仓(5)、多级净化水仓(6)，所述出水管(1)安装于多级净化水仓(6)左侧，与多级净化水仓(6)焊接，所述多级净化水仓(6)为长方体，前侧右上方设有控制面板(2)，与控制面板(2)扣接，所述多级净化水仓(6)右侧设有生物膜处理水仓(5)，与生物膜处理水仓(5)锁接，其特征在于：
所述生物膜处理水仓(5)安装于净化药剂放置仓(3)下方，与净化药剂放置仓(3)间隙配合，所述生物膜处理水仓(5)为长方体，与右侧设有进水管(4)，与进水管(4)锁接，所述进水管(4)为圆柱体;
所述净化药剂放置仓(3)包括，齿轮槽(301)、传动装置(302)、电机(303)、第一滑动装置(304)、主药剂放置槽(305)、辅助药液放置槽(306)、导管(307)、药液存储仓(308)、阻塞控制装置(309)、反应槽(310)、主药剂储存仓(311)、弹簧装置(312)、第二滑动装置(313)、固定齿轮(314)、滑轮组(315)、齿轮装置(316)，所述齿轮装置(316)安装于齿轮槽(301)内侧，与齿轮槽(301)焊接，所述齿轮装置(316)右侧一端设有传动装置(302)，与传动装置(302)间隙配合，右下方设有滑轮组(315)，与滑轮组(315)间隙配合，所述传动装置(302)安装于电机(303)下方，与电机(303)锁接，所述滑轮组(315)安装于固定齿轮(314)左下方，与固定齿轮(314)扣接，所述固定齿轮(314)上面一端设有第一滑动装置(304)，与第一滑动装置(304)间隙配合，下方一端设有第二滑动装置(313)，与第二滑动装置(313)间隙配合，所述第二滑动装置(313)、第一滑动装置(304)右侧设有弹簧装置(312)，与弹簧装置(312)过渡配合，所述弹簧装置(312)设有两组，所述弹簧装置(312)右侧设有阻塞控制装置(309)，与阻塞控制装置(309)过盈配合，所述阻塞控制装置(309)安装于药液存储仓(308)、主药剂储存仓(311)内侧，所述阻塞控制装置(309)右侧设有反应槽(310)，与反应槽(310)扣接，所述药液存储仓(308)左端通过导管(307)与辅助药液放置槽(306)连接，所述主药剂储存仓(311)通过导管(307)与主药剂放置槽(305)连接，所述主药剂放置槽(305)安装于弹簧装置(312)上侧，右侧设有辅助药液放置槽(306)，与辅助药液放置槽(306)焊接。
2.根据权利要求1所述的一种工业废水生物膜多级处理装置，其特征在于：所述传动装置(302)包括，第一齿轮(30201)、第一传导杆(30202)、电机转轴接杆(30203)、第二齿轮(30204)、外齿轮(30205)、连接块(30206)、主齿轮(30207)，所述第一齿轮(30201)一端安装于第一传导杆(30202)右侧，与第一传导杆(30202)焊接，另外一端设于外齿轮(30205)左侧，与外齿轮(30205)间隙配合，所述外齿轮(30205)安装于主齿轮(30207)前侧，与主齿轮(30207)焊接，所述主齿轮(30207)上方设有第二齿轮(30204)，与第二齿轮(30204)间隙配合，所述第二齿轮(30204)安装于电机转轴接杆(30203)下方，与电机转轴接杆(30203)锁接，所述电机转轴接杆(30203)为圆柱体，上方设有电机(303)，与电机(303)扣接，所述主齿轮(30207)右下方设有连接块(30206)，与连接块(30206)扣接。
3.根据权利要求1所述的一种工业废水生物膜多级处理装置，其特征在于：所述第一滑动装置(304)包括，第一齿条(30401)、第一滑板(30402)、第一连接块(30403)、第一滑槽(30404)、第一弹簧顶杆(30405)，所述第一齿条(30401)安装于第一滑板(30402)下侧，与第一滑板(30402)焊接，所述第一齿条(30401)设于固定齿轮(314)上方，与固定齿轮(314)间隙配合，所述第一滑板(30402)为长方体，左右两侧各垂直设有第一连接块(30403)，与第一连接块(30403)锁接，所述第一连接块(30403)设有两块，所述第一滑板(30402)右侧设有第一弹簧顶杆(30405)，与第一弹簧顶杆(30405)焊接。
4.根据权利要求1所述的一种工业废水生物膜多级处理装置，其特征在于：所述阻塞控制装置(309)包括，软质块(30901)、挤压杆(30902)、支撑杆(30903)、顶块(30904)、凹槽(30905)，所述挤压杆(30902)安装于软质块(30901)左侧，与软质块(30901)过渡配合，所述软质块(30901)上方设有支撑杆(30903)，与支撑杆(30903)过渡配合，所述支撑杆(30903)圆柱体，上方设有顶块(30904)，与顶块(30904)焊接，所述凹槽(30905)为长方体，上下两端各设有软质块(30901)、挤压杆(30902)、支撑杆(30903)、顶块(30904)，且互相对称。
5.根据权利要求1所述的一种工业废水生物膜多级处理装置，其特征在于：所述弹簧装置(312)包括，挤压头(31201)、弹簧(31202)、弹簧槽(31203)、接触块(31204)，所述接触块(31204)设于左侧，与弹簧槽(31203)焊接，所述弹簧槽(31203)为长方体，内侧设有弹簧(31202)，与弹簧(31202)过盈配合，所述弹簧(31202)安装于挤压头(31201)左侧，与挤压头(31201)扣接。
6.根据权利要求1所述的一种工业废水生物膜多级处理装置，其特征在于：所述第二滑动装置(313)包括，第二弹簧顶杆(31301)、第二连接块(31302)、第二齿条(31303)、第二滑板(31304)、第二滑槽(31305)、所述所述第二齿条(31303)安装于第二滑板(31304)上侧，与第二滑板(31304)焊接，所述第二齿条(31303)设于固定齿轮(314)下方，与固定齿轮(314)间隙配合，所述第二滑板(31304)为长方体，左右两侧各垂直设有第二连接块(31302)，与第二连接块(31302)锁接，所述第二连接块(31302)设有两块，所述第二滑板(31304)右侧设有第二弹簧顶杆(31301)，与第二弹簧顶杆(31301)焊接。
7.根据权利要求1所述的一种工业废水生物膜多级处理装置，其特征在于：所述滑轮组(315)包括大滚轮(31501)、三角连接架(315012)、小滚轮(31503)、传送皮带(31504)，所述大滚轮(31501)安装于三角连接架(315012)上方，与三角连接架(315012)锁接，所述大滚轮(31501)外侧设有小滚轮(31503)，与小滚轮(31503)轴心共线，所述小滚轮(31503)内侧设有传送皮带(31504)，与传送皮带(31504)间隙配合，所述小滚轮(31503)通过传送皮带(31504)与固定齿轮(314)间隙配合。
8.根据权利要求1所述的一种工业废水生物膜多级处理装置，其特征在于：所述齿轮装置(316)包括第三齿轮(31601)、连接柱(31602)、外滚轮(31603)、第四齿轮(31604)、支撑柱(31605)、侧齿槽(31606)、第五齿轮(31607)、第六齿轮(31608)，所述第五齿轮(31607)安装于第一传导杆(30202)左端，与第一传导杆(30202)焊接，所述第一传导杆(30202)安装于侧齿槽(31606)右侧，与侧齿槽(31606)间隙配合，所述侧齿槽(31606)设于第六齿轮(31608)外侧，与第六齿轮(31608)轴心共线，所述第六齿轮(31608)安装于第四齿轮(31604)右上侧，与第四齿轮(31604)间隙配合，所述第四齿轮(31604)上方设有支撑柱(31605)，与支撑柱(31605)锁接，所述第四齿轮(31604)下方设有第三齿轮(31601)，与第三齿轮(31601)间隙配合，所述第三齿轮(31601)左侧设有连接柱(31602)，与连接柱(31602)扣接，所述第三齿轮(31601)外侧设有外滚轮(31603)，与外滚轮(31603)轴心共线。
说明书
一种工业废水生物膜多级处理装置
技术领域
本发明是一种工业废水生物膜多级处理装置，属于工业废水多级处理设备领域。
背景技术
生物膜法是使微生物附着在载体表面上，污水在流经载体表面过程中，通过有机营养物的吸附、氧向生物膜内部的扩散以及在膜中所发生的生物氧化等作用，对污染物进行分解，在生物膜反应器中，污染物、溶解氧及各种必须营养物首先要经过液相扩散到生物膜表面，进而到生物膜内部，只有扩散到生物膜表面或内部的污染物才能有机会被生物膜微生物所分解和转化，随着时间延长，生物膜沿水流方向分布及微生物组成及对有机物降解功能达到平衡和稳定的状态，生物膜成熟，形成有机物、细菌、原生动物、后生动物的复合生态系统。
现有技术上使用时，净化药剂处理容易因为无单独存放而导致提前混合，且放置比例不精确，导致净化药剂不纯，反应净化不完全。
发明内容
针对现有技术存在的不足，本发明目的是提供一种工业废水生物膜多级处理装置，以解决现有技术上使用时，净化药剂处理容易因为无单独存放而导致提前混合，且放置比例不精确，导致净化药剂不纯，反应净化不完全的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种工业废水生物膜多级处理装置，其结构包括：出水管、控制面板、净化药剂放置仓、进水管、生物膜处理水仓、多级净化水仓，所述出水管安装于多级净化水仓左侧，与多级净化水仓焊接，所述多级净化水仓为长方体，前侧右上方设有控制面板，与控制面板扣接，所述多级净化水仓右侧设有生物膜处理水仓，与生物膜处理水仓锁接，所述生物膜处理水仓安装于净化药剂放置仓下方，与净化药剂放置仓间隙配合，所述生物膜处理水仓为长方体，与右侧设有进水管，与进水管锁接，所述进水管为圆柱体，所述净化药剂放置仓包括，齿轮槽、传动装置、电机、第一滑动装置、主药剂放置槽、辅助药液放置槽、导管、药液存储仓、阻塞控制装置、反应槽、主药剂储存仓、弹簧装置、第二滑动装置、固定齿轮、滑轮组、齿轮装置，所述齿轮装置安装于齿轮槽内侧，与齿轮槽焊接，所述齿轮装置右侧一端设有传动装置，与传动装置间隙配合，右下方设有滑轮组，与滑轮组间隙配合，所述传动装置安装于电机下方，与电机锁接，所述滑轮组安装于固定齿轮左下方，与固定齿轮扣接，所述固定齿轮上面一端设有第一滑动装置，与第一滑动装置间隙配合，下方一端设有第二滑动装置，与第二滑动装置间隙配合，所述第二滑动装置、第一滑动装置右侧设有弹簧装置，与弹簧装置过渡配合，所述弹簧装置设有两组，所述弹簧装置右侧设有阻塞控制装置，与阻塞控制装置过盈配合，所述阻塞控制装置安装于药液存储仓、主药剂储存仓内侧，所述阻塞控制装置右侧设有反应槽，与反应槽扣接，所述药液存储仓左端通过导管与辅助药液放置槽连接，所述主药剂储存仓通过导管与主药剂放置槽连接，所述主药剂放置槽安装于弹簧装置上侧，右侧设有辅助药液放置槽，与辅助药液放置槽焊接。
进一步地，所述传动装置包括，第一齿轮、第一传导杆、电机转轴接杆、第二齿轮、外齿轮、连接块、主齿轮，所述第一齿轮一端安装于第一传导杆右侧，与第一传导杆焊接，另外一端设于外齿轮左侧，与外齿轮间隙配合，所述外齿轮安装于主齿轮前侧，与主齿轮焊接，所述主齿轮上方设有第二齿轮，与第二齿轮间隙配合，所述第二齿轮安装于电机转轴接杆下方，与电机转轴接杆锁接，所述电机转轴接杆为圆柱体，上方设有电机，与电机扣接，所述主齿轮右下方设有连接块，与连接块扣接。
进一步地，所述第一滑动装置包括，第一齿条、第一滑板、第一连接块、第一滑槽、第一弹簧顶杆，所述第一齿条安装于第一滑板下侧，与第一滑板焊接，所述第一齿条设于固定齿轮上方，与固定齿轮间隙配合，所述第一滑板为长方体，左右两侧各垂直设有第一连接块，与第一连接块锁接，所述第一连接块设有两块，所述第一滑板右侧设有第一弹簧顶杆，与第一弹簧顶杆焊接。
进一步地，所述阻塞控制装置包括，软质块、挤压杆、支撑杆、顶块、凹槽，所述挤压杆安装于软质块左侧，与软质块过渡配合，所述软质块上方设有支撑杆，与支撑杆过渡配合，所述支撑杆圆柱体，上方设有顶块，与顶块焊接，所述凹槽为长方体，上下两端各设有软质块、挤压杆、支撑杆、顶块，且互相对称。
进一步地，所述弹簧装置包括，挤压头、弹簧、弹簧槽、接触块，所述接触块设于左侧，与弹簧槽焊接，所述弹簧槽为长方体，内侧设有弹簧，与弹簧过盈配合，所述弹簧安装于挤压头左侧，与挤压头扣接。
进一步地，所述第二滑动装置包括，第二弹簧顶杆、第二连接块、第二齿条、第二滑板、第二滑槽、所述所述第二齿条安装于第二滑板上侧，与第二滑板焊接，所述第二齿条设于固定齿轮下方，与固定齿轮间隙配合，所述第二滑板为长方体，左右两侧各垂直设有第二连接块，与第二连接块锁接，所述第二连接块设有两块，所述第二滑板右侧设有第二弹簧顶杆，与第二弹簧顶杆焊接。
进一步地，所述滑轮组包括大滚轮、三角连接架、小滚轮、传送皮带，所述大滚轮安装于三角连接架上方，与三角连接架锁接，所述大滚轮外侧设有小滚轮，与小滚轮轴心共线，所述小滚轮内侧设有传送皮带，与传送皮带间隙配合，所述小滚轮通过传送皮带与固定齿轮间隙配合。
进一步地，所述齿轮装置包括第三齿轮、连接柱、外滚轮、第四齿轮、支撑柱、侧齿槽、第五齿轮、第六齿轮，所述第五齿轮安装于第一传导杆左端，与第一传导杆焊接，所述第一传导杆安装于侧齿槽右侧，与侧齿槽间隙配合，所述侧齿槽设于第六齿轮外侧，与第六齿轮轴心共线，所述第六齿轮安装于第四齿轮右上侧，与第四齿轮间隙配合，所述第四齿轮上方设有支撑柱，与支撑柱锁接，所述第四齿轮下方设有第三齿轮，与第三齿轮间隙配合，所述第三齿轮左侧设有连接柱，与连接柱扣接，所述第三齿轮外侧设有外滚轮，与外滚轮轴心共线。
有益效果
本发明一种工业废水生物膜多级处理装置进行工作时，通过进水管连接对应工业废水水源，控制面板控制设备启动，在净化药剂放置仓放置对应原料药剂，主药剂放置槽、辅助药液放置槽内部药液通过导管进入主药剂储存仓和药液存储仓，通过控制面板控制电机启动，进而带动电机转轴接杆、第二齿轮转动，下方外齿轮与第二齿轮互相啮合作用，带动第一齿轮与主齿轮转动，进而传动至下一部件，齿轮槽内侧第一传导杆带动第五齿轮与侧齿槽啮合，外部第六齿轮转动，并带动第四齿轮，支撑柱对第四齿轮起支撑作用，进而下方第三齿轮与第四齿轮间隙配合使外滚轮通过传送皮带带动大滚轮，前侧小滚轮随之转动，通过固定齿轮带动固定齿轮，与上下方对应第一齿条、第二齿条互相啮合作用，进而使第一滑板、第一连接块、沿着第一滑槽进行左右位移运动，向右运动时顶住第一弹簧顶杆带动顶块挤压弹簧槽内侧弹簧，进而使挤压头顶住挤压杆，挤压杆挤压软质块，发生形变顶起支撑杆、接触块，沿着凹槽堵住药液存储仓出口，同理下方第二滑动装置中第二弹簧顶杆、第二连接块、第二滑板、第二滑槽进行相反方向位移运动，通过往复运动，阻塞控制装置实现对主药剂储存仓和药液存储仓进行流量控制，依次流入反应槽进行反应作用，进而反应物质进入生物膜处理水仓进行生物膜法污水处理，处理完毕水进入多级净化水仓进行复合多级处理，最终处理完毕可利用水由出水管流出，使设备使用时，通过设备设有的药剂控制机构，可以达到避免净化药剂处理容易因为无单独存放而导致提前混合，且放置比例不精确，导致净化药剂不纯和反应净化不完全，使设备药剂控制更加合理且净化更完全。
