申请日2018.01.31
公开(公告)日2018.06.29
IPC分类号A23N12/02; C02F9/04; B08B3/10; B02C18/10; B02C23/08
摘要
本发明公开了一种可污水处理的农产品清洗设备，解决现有技术在洗豆过程中豆和泥沙不易分离、清洗污水直排浪费水资源及污染环境的问题。本发明包括清洗机和污水处理装置。清洗机包括清洗箱体、进料斗、进水管、轻水杂质排出口、滤网、搅拌轴、搅拌桨叶、搅拌电机、出料口、污水排出管、搅拌桨叶孔和消音层;污水处理装置包括粉碎室、进污管、电机、转杆、螺旋粉碎刀、旋流初分离器、沉降室、排污管、第一泵、氧化室、放气管、排水管、臭氧发生器、第一连接管、第二泵、第二连接管。本发明洗豆效率高，同时在洗豆的过程中可轻松将豆与泥沙分离出，可极大地节省劳力，减少劳动强度，可有效避免清洗污水污染环境，并可节约水资源。
权利要求书

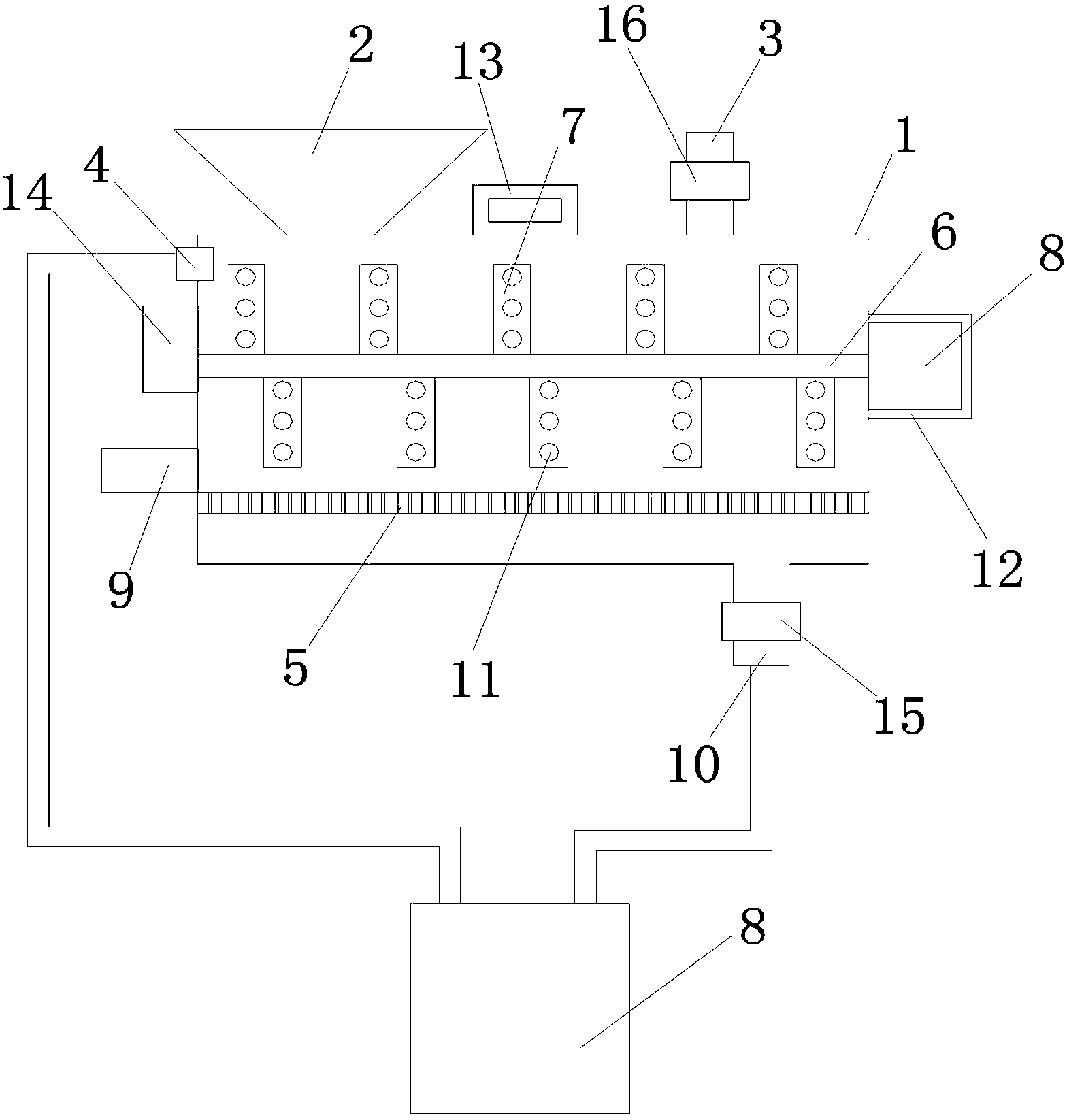

1.一种可污水处理的农产品清洗设备，其特征在于：包括清洗机和污水处理装置(8)，所述清洗机包括清洗箱体(1)，分别设于所述清洗箱体(1)顶部的进料斗(2)和进水管(3)，位于所述清洗箱体(1)上部的轻水杂质排出口(4)，水平设于所述清洗箱体(1)下部的滤网(5)，水平纵向设于所述清洗箱体(1)内且位于所述滤网(5)上方的搅拌轴(6)，等距分布于所述搅拌轴(6)上的搅拌桨叶(7)，设于所述清洗箱体(1)一端并与所述搅拌轴(6)固定连接的搅拌电机(17)，设于所述清洗箱体(1)另一端并与所述滤网(5)处于同一水平面上的出料口(9)，以及设于所述清洗箱体(1)底部的污水排出管(10)，所述搅拌桨叶(7)上等距分布有两个以上搅拌桨叶孔(11)，所述搅拌电机(17)外周包覆有一层消音层(12);
所述污水处理装置(8)包括粉碎室(81)，设置在所述粉碎室(81)顶部两端的两根进污管(82)，设置在所述粉碎室(81)顶部中间的电机(83)，连接在所述电机(83)输出轴上的转杆(84)，卡接在所述转杆(84)上并用于粉碎垃圾的螺旋粉碎刀(85)，位于所述粉碎室(81)下端的旋流初分离器(86)，位于所述旋流初分离器(86)下端的沉降室(87)，设置在所述沉降室(87)一侧的排污管(88)，安装在所述排污管(88)中的第一泵(89)，设置在所述沉降室(87)另一侧的氧化室(810)，开设在所述氧化室(810)上端的放气管(811)，设置在所述氧化室(810)上部的排水管(812)，设置在所述氧化室(810)下部的臭氧发生器(813)，所述粉碎室(81)与所述旋流初分离器(86)输入口通过第一连接管(814)连接，所述第一连接管(814)上设置有第二泵(815)，两个所述进污管(82)分别与所述轻水杂质排出口(4)和所述污水排出管(10)连接，所述旋流初分离器(86)上端的输出口与所述氧化室(810)通过设于二者之间的第二连接管(816)连接。
2.根据权利要求1所述的一种可污水处理的农产品清洗设备，其特征在于：所述沉降室(87)与所述氧化室(810)的输入口通过设于二者之间的第三连接管(817)连接，所述第三连接管(817)上设有第三泵(818)。
3.根据权利要求2所述的一种可污水处理的农产品清洗设备，其特征在于：所述氧化室(810)的输出口与所述沉降室(87)通过设于二者之间的第四连接管(819)连接，所述第四连接管(819)上设有第四泵(820)。
4.根据权利要求3所述的一种可污水处理的农产品清洗设备，其特征在于：所述臭氧发生器(813)的输出口与所述氧化室(810)通过遮雨二者之间的第五连接管(821)连接。
5.根据权利要求4所述的一种可污水处理的农产品清洗设备，其特征在于：所述清洗箱体(1)顶部设有吊装环(13)。
6.根据权利要求5所述的一种可污水处理的农产品清洗设备，其特征在于：所述清洗箱体(1)上设有与所述搅拌电机(17)控制连接的控制箱(14)。
7.根据权利要求6所述的一种可污水处理的农产品清洗设备，其特征在于：所述进水管(3)上设有与所述控制箱(14)电连接的第一电磁阀(16)，所述污水排出管(10)上设有与所述控制箱(14)电连接的第二电磁阀(15)。
说明书
一种可污水处理的农产品清洗设备
技术领域
本发明涉及农业机械领域，具体涉及一种可污水处理的农产品清洗设备。
背景技术
目前，在豆制品的生产过程中，原料大豆的处理比较落后，有些豆制品厂甚至对原料不做任何的处理，变将其直接加工，这样原料中的尘土、小沙子等杂质较多，即使经过筛选以后，由于受筛的限制，一些与原料大小相似的夹杂物仍然无法筛除，而且粘附在大豆表面的尘土、豆皮的杂质也无法消除，因此会直接影响到豆制品的质量，在现有技术中，我们只能用人工手洗大豆，这样不仅浪费人力资源，而且劳动强度大，现有技术清洗完的污水直接排出，不仅污染环境，而且还浪费水资源。
发明内容
本发明要解决的技术问题是：提供一种可污水处理的农产品清洗设备，解决现有技术在洗豆过程中豆和泥沙不易分离、清洗污水直排浪费水资源及污染环境的问题。
为实现上述目的，本发明采用的技术方案如下：
一种可污水处理的农产品清洗设备，包括清洗机和污水处理装置，所述清洗机包括清洗箱体，分别设于所述清洗箱体顶部的进料斗和进水管，位于所述清洗箱体上部的轻水杂质排出口，水平设于所述清洗箱体下部的滤网，水平纵向设于所述清洗箱体内且位于所述滤网上方的搅拌轴，等距分布于所述搅拌轴上的搅拌桨叶，设于所述清洗箱体一端并与所述搅拌轴固定连接的搅拌电机，设于所述清洗箱体另一端并与所述滤网处于同一水平面上的出料口，以及设于所述清洗箱体底部的污水排出管，所述搅拌桨叶上等距分布有两个以上搅拌桨叶孔，所述搅拌电机外周包覆有一层消音层;
所述污水处理装置包括粉碎室，设置在所述粉碎室顶部两端的两根进污管，设置在所述粉碎室顶部中间的电机，连接在所述电机输出轴上的转杆，卡接在所述转杆上并用于粉碎垃圾的螺旋粉碎刀，位于所述粉碎室下端的旋流初分离器，位于所述旋流初分离器下端的沉降室，设置在所述沉降室一侧的排污管，安装在所述排污管中的第一泵，设置在所述沉降室另一侧的氧化室，开设在所述氧化室上端的放气管，设置在所述氧化室上部的排水管，设置在所述氧化室下部的臭氧发生器，所述粉碎室与所述旋流初分离器输入口通过第一连接管连接，所述第一连接管上设置有第二泵，两个所述进污管分别与所述轻水杂质排出口和所述污水排出管连接，所述旋流初分离器上端的输出口与所述氧化室通过设于二者之间的第二连接管连接。
进一步地，所述沉降室与所述氧化室的输入口通过设于二者之间的第三连接管连接，所述第三连接管上设有第三泵。
进一步地，所述氧化室的输出口与所述沉降室通过设于二者之间的第四连接管连接，所述第四连接管上设有第四泵。
进一步地，所述臭氧发生器的输出口与所述氧化室通过遮雨二者之间的第五连接管连接。
进一步地，所述清洗箱体顶部设有吊装环。
进一步地，所述清洗箱体上设有与所述搅拌电机控制连接的控制箱。
进一步地，所述进水管上设有与所述控制箱电连接的第一电磁阀，所述污水排出管上设有与所述控制箱电连接的第二电磁阀。
与现有技术相比，本发明具有以下有益效果：
(1)本发明结构简单、设计科学合理，使用方便，洗豆效率高，同时在洗豆的过程中可轻松将豆与泥沙分离出，可极大地节省劳力，减少劳动强度，可有效避免清洗污水污染环境，并可节约水资源。
(2)本发明包括清洗箱体、进料斗、进水管、轻水杂质排出口、滤网、搅拌轴、搅拌桨叶、搅拌电机、出料口、污水排出管和搅拌桨叶孔，采用电机驱动搅拌轴进行搅拌，清洗效率高，通过滤网可有效将豆和泥沙进行分离，搅拌电机外周包覆有一层消音层，可有效降低噪音，避免产生噪音污染。
(3)本发明采用控制箱控制搅拌电机、第一电磁阀和第二电磁阀运行，自动化程度高。
(4)本发明污水处理装置采用螺旋粉碎刀对污水中的垃圾进行机械粉碎，污水进入旋流初分离器中通过离心力进行处理，上层污水进入氧化室，下层沉降物进入沉降室，在氧化室内的通过臭氧发生器喷出的臭氧与污水进行化学处理，然后残渣通过底部管道与沉降室内的残渣一起排出，这样的污水处理效率更高，效果更好，并且本装置结构紧凑、简单，操作方便，使用寿命长。
(5)本发明污水处理装置的粉碎室采用螺旋刀片粉碎，在粉碎垃圾的同时将粉碎后的垃圾输送到下一步处理程序，缩短处理时间，旋流分离器对破碎后的垃圾进行初分离，将大尺寸垃圾直接排入沉降池，具有分离速度快且分离效果好的优点。
