申请日2001.09.27
公开(公告)日2002.07.31
IPC分类号C02F9/14; C02F9/02
摘要
本实用新型公开了一种一体化生活污水深度处理净化器,由自吸叶轮曝气器、导流筒、生物填料、台形罩组件、斜管、整流环、浮渣槽、溢流堰、生物接触氧化筒、固磷吸附过滤筒、内筒、外筒等组成。生活污水进入导流筒内,经曝气器曝气及推流循环,产生的泡沫浮渣经浮渣槽外排,污水进入外筒的生物接触氧化筒进行生物处理,再通过固磷吸附过滤层完成净化处理,具有流程合理、结构紧凑、处理成本低、净化效果好的优点。
権利要求書

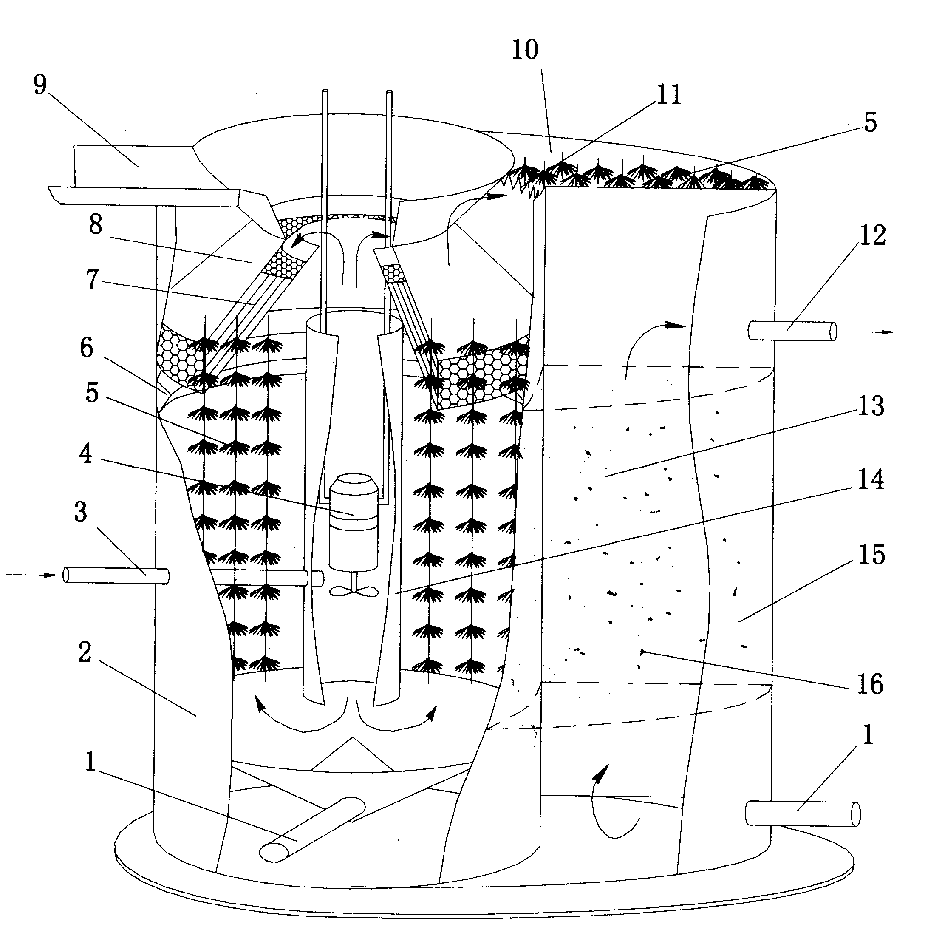

1.一种一体化生活污水深度处理净化器，包括外筒(15)、内筒(2)、导流筒 (14)、自吸叶轮曝气器(4)、生物填料(5)、进水管(3)、出水管(12)、污泥 管(1)、浮渣槽(9)、生物接触氧化筒(10)、吸附过滤筒(13)，内筒(2)设于外 筒(15)内部，导流筒(14)设于内筒(2)内，自吸叶轮曝气器(4)安装于导流筒 (14)内上部，内筒(2)中放置有生物填料(5)，其特征在于它还包括台形罩组 件(8)、斜管(7)和溢流堰(11)，斜管(7)与台形罩组件(8)联为一体，斜管(7) 埋于水面下，斜管(7)、台形罩组件(8)和浮渣槽(9)按自下而上的顺序安装 于导流筒(14)的上方，外筒(15)与内筒(2)之间分隔为生物接触氧化筒(10) 和吸附过滤筒(13)，吸附过滤筒(13)中装有吸附过滤滤料(16)，溢流堰(11) 位于内筒(2)上沿与生物接触氧化筒(10)相连处。
2.根据权利要求1所述的一体化生活污水深度处理净化器，其特征在于：内 筒(2)上部的内壁中安装有一圆环状的整流环(6)。
说明书
一体化生活污水深度处理净化器
技术领域
本实用新型涉及一种生活污水的处理净化装置，尤其是一种对生活有机废 水进行深度处理净化的装置。
背景技术
现有的生活污水和餐饮业废水净化装置，主要采用生物法和物理化学法。 这些污水净化装置对于生活污水和餐饮业废水的净化处理起到了一定的积极作 用，但是，它们或是处理成本较高，或是功能单一，或是处理效果不理想，特 别是对氮、磷和色度的去除率不够。
专利申请号为00201826的中国实用新型专利提供了一种并置式污水再生净 化处理反应器，通过所设的曝气器、沉积室、厌氧消化室、好氧生化气浮澄清 室等部件，采用物理和生化并用的方式对污水进行净化处理，处理效果可达到 国家规定的中水标准。该实用新型存在的缺点是污水处理流程失于简单，结构 尚不够紧凑，以致于在一定程度上影响了净化效果。
发明内容
本实用新型的目的是提供一种处理流程更为合理、结构更紧凑、处理成本 低、净化效果好的生活污水处理净化装置。
为了实现上述目的，本实用新型所采用的解决方案是：设置自吸叶轮曝气 器、导流筒、弹性或悬浮生物填料、台形罩组件、斜管、整流环、浮渣槽、溢 流堰、生物接触氧化筒、含活性铝硅酸盐颗粒的滤料层、内筒、外筒及若干管 件，生活污水进入导流筒内，经曝气机曝气及推流循环，产生的泡沫浮渣经台 形罩组件及浮渣槽外排，循环曝气后的污水从溢流堰进入外筒的生物接触氧化 筒继续进行生物处理，再通过固磷吸附过滤层完成处理净化。
上述技术方案综合考虑了生物处理法和物理化学处理法两种净化流程，使 该装置具有去除生活污水中COD、色度、N、P、SS的作用，达到深度处理的效 果，既可用于对分散住户和小区的生活污水进行深度处理，又可用于对餐饮业 废水和船舶生活污水进行深度处理。
