申请日2001.12.04
公开(公告)日2002.05.15
IPC分类号C02F7/00; C02F3/20
摘要
风能污水净化治理曝气空压装置主要包括:风叶、曲轴、连接杆、活塞、泵膜、泵壳、单向阀、气管,曝气装置,风叶固定在曲轴的一端上,曲轴另一端与连接杆相连接,连接杆通过泵壳上部中间与活塞相连,单向阀下的气管与曝气装置相连。本发明具有实质性特点和显著进步,它具有结构简单,具有操作方便、投资省等优点;更重要的是本发明不仅可用于各种废水和污水处理,更适用于湖泊、河流等更广泛领域的水体治理。
権利要求書

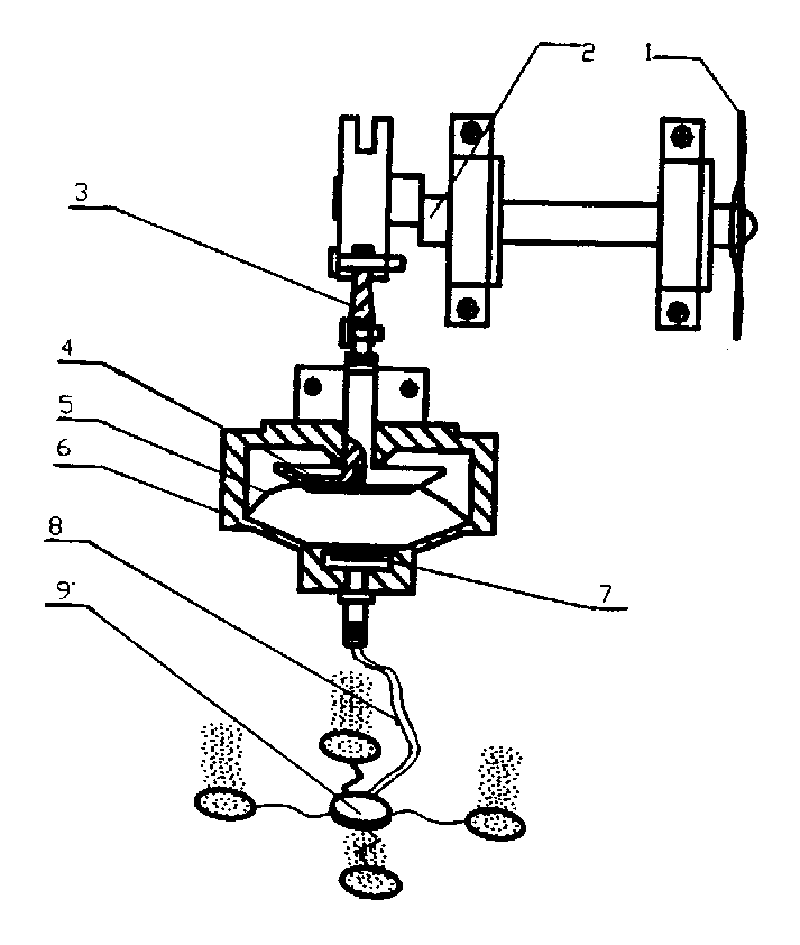

1、一种风能污水净化治理曝气空压装置，主要包括：活塞(4)、泵膜(5)、 泵壳(6)、单向阀(7)、气管(8)，其特征在于还包括：风叶(1)、曲轴(2)、 连接杆(3)、曝气装置(9)，风叶(1)固定在曲轴(2)的一端上，曲轴(2) 另一端与连接杆(3)相连接，连接杆(3)通过泵壳(6)上部中间与活塞(4) 相连，单向阀(7)下的气管(8)与曝气装置(9)相连。
2、根据权利要求1所述的这种风能污水净化治理曝气空压装置，其特征 是曝气装置(9)包括：气流分配器(10)、支架(11)、带有曝气膜(12)的曝 气座(13)，气流分配器(10)设置在支架(11)上，气流分配器(10)又通过 气管(8)与支架(11)若干个带有曝气膜(12)的曝气座(13)相接。
3、根据权利要求1所述的这种风能污水净化治理曝气空压装置，其特征 是曝气膜(12)上设置0.1mm-0.5mm的微小孔。
说明书
风能污水净化治理曝气空压装置
技术领域：本发明涉及的是一种曝气空压装置，特别是种风能污水净化治 理曝气空压装置，属于环保类污水净化领域。
背景技术：国内外对于污水治理主要以曝气增氧以及其他治理方法相结合， 曝气增氧主要通过电力驱动进行曝气，基本经历了从表面浅层曝气到深层曝气增 氧的几个阶段，但是都必须使用电力驱动，在没有电力的地方无法进行增氧曝气。 在一些天然水体中，水体基本呈静止状态，或水体流速较小(一般都处于5mm/s 以下)。各层水体因受水深和其它原因的影响，水质情况有所不同;表层水与外 界大气接触面积较大，氧溶入水中较多，D0值较高，但随着水深的增加，D0值 逐渐降低，到底层D0基本降到零。底层水处于严重缺氧状态，底泥处于厌氧条 件下，有机污染大量积累，造成水体黑臭，水生动物大量因缺氧而死亡，尸体沉 积于底部、分解，营养盐不断增加，大量消耗溶解氧，水体恶化。由于许多天然 水体的附近无电力设施，另外运行成本高也是困扰水体治理的一个重要因素。经 文献检索发现：96214556，名称为：空气压缩电磁泵，该技术自述为：其包括一 膜瓣、位于该膜瓣至少一侧的壳体、以及一在该壳体和该膜瓣之间形成的密闭的 振动空间，该壳体上还装有至少一个进气单向阀和至少一个出气单向阀，其特征 在于，在该壳体的中间部位嵌装有电磁铁，而在膜瓣上对应于所说电磁铁的位置 嵌装一强永磁体，但该结构适合于防尘呼吸器。在进一步的检索中尚未发现有与 本发明主题相同或结构特征相同的技术文献的报道。
发明内容：针对现有技术中的不足，本发明提供一种以风力为动力，风力带 动曲轴转动，再带动活塞上下移动，从而使泵膜上下移动，从而产生压缩空气的 风能污水净化治理曝气空压装置。本发明主要包括：风叶、曲轴、连接杆、活塞、 泵膜、泵壳、单向阀、气管、曝气装置，风叶固定在曲轴的一端上，曲轴另一端 与连接杆通过螺钉相连，连接杆从空气压缩装置泵壳上部的中间通过并与活塞相 连，空气压缩装置泵壳为圆柱形，活塞与泵膜相连，泵膜的周边与空气压缩装置 泵壳的内壁相连，将整个空气腔分成上下两部分，下部分空气腔底部有一单向阀， 出气阀下部连有气管与曝气装置相连。曝气装置包括：气流分配器、支架、带有 曝气膜的曝气座，气流分配器设置在支架上，气流分配器又通过气管与支架若干 个带有曝气膜的曝气座相接，曝气膜上设置0.1mm-0.5mm的微小孔。曲轴与空气 压缩装置的泵壳均可固定在本发明的装置上。当有风时，风叶转动带动曲轴转动， 空气压缩装置中的活塞及泵膜因此产生上下垂直运动，当活塞向上运动时，空气 进入下部空腔内，当活塞向下运动时，下部空腔内的空气通过单向阀进入曝气装 置，进而对水体进行曝气充氧。风叶便开始转动，带动曲轴及连接杆上下振动， 当连接杆向上时，泵膜单向阀便打开通气，使气体从上部空腔进入下部空腔，当 连接杆向下时，下半部空气压力升高，当下半部空腔达到一定压力时空气便从单 向阀经导气管排出，完成整个空气压缩的过程，高速气流通过气管进入气流分配 器，通过气流分配器上的曝气座，在其曝气膜上的微小气孔释放出直径小于 0.1-0.5mm的微小气泡，在气泡上浮的过程中，提高水体各层溶解氧浓度。本发 明在有风时可进行随时随地的曝气，解决了曝气无电力区域天然水体增氧的问 题，同时没有任何能耗，无任何运行费用。
本发明具有实质性特点和显著进步，它具有结构简单，具有操作方便、投 资省等优点;更重要的是本发明不仅可用于各种废水和污水处理，更适用于湖泊、 河流等更广泛领域的水体治理。
