申请日2003.04.08
公开(公告)日2004.10.13
IPC分类号C02F9/12; E03C1/12; C02F9/02
摘要
本发明属节水项目，为一套对生活废水在用户家中进行选择收集，简单处理并再利用的系统，由废水收集管道、选择回收开关、转输管、集水箱四部分组成。集水箱为本系统对废水进行综合处理并再利用的装置，由用离子复合过滤器相连的两个分水箱组成，1号箱与传输管连结，内有活性炭及磁性吸附筛子和冲便开关;2号箱用于收集由1号箱经离子复合过滤器渗出的净水，可由箱体侧阀门放出。
権利要求書
1、家庭废水回收处理再利用系统，其特征在于：是对家庭生活废水在 用户家中进行选择回收，简单处理并再利用的专用系统。
2、为实现权利要求1的选择回收设计的选择回收开关，其特征在于： 各管道口是按废水收集管口→转输管道口→直接排放管道口的顺序在同一 弧面上依次排列的，由固定于洗面池或洗菜池上的旋钮控制，分为关、开 1、开2三档，旋钮置于关位时，池水不排放，开1位时废水收集管道与转 输管道连通，废水流入转输管，开2位时，废水收集管与转输管和直接排 放管顺次连通，废水部分流入转输管，大部分从转输管口前流过进入直接 排放管排放。
3、权利要求2的转输管道口，其特征在于：设计有弧形过滤网和水流 磁化元件。
4、权利要求1的简单处理并再利用装置，其特征在于：是由1、2号 两个用离子复合过滤器相连的分水箱组成的，1号箱与转输管相连，内有 活性碳吸附及磁性吸附筛及冲便开关，2号箱内存储净化水供使用。
5、权利要求4的1号集水箱内冲便开关，其特征在于：设计为内外管 底部侧口连通式，外管上口沿与回收水转输管入箱口下沿水平或略低，下 沿口固定于箱底与冲便器联通，内管与外管紧配合，由伸出箱盖的转柄控 制，在外管内转动，其上开有能与外管底部侧开口重合的口。
6、权利要求5冲便开关底部侧开口边箱底特征在于：设计有自旋发生 导槽。
7、权利要求4的1号集水箱内活性碳吸附及磁性吸附筛网。其特征在 于：被插接于1号箱底及侧壁上导槽内，位于与2号集水箱连通的离子复 合过滤器前，但与之保有间隙。
8、权利要求4的2号集水箱，其特征在于：放水开关设在下部侧壁， 底部设有排污阀。
说明书
家庭废水回收处理再利用系统
本发明涉及废水的回收处理再利用，现有的废水回收处理再利用都是 公共性的大型系统，需要有专门人员，占用专用场地，采用复杂技术完成， 处理的对象通常也是不能由处理场随意取舍的。在用户家中自备水筒，脸 盆收集洗衣、洗菜水冲便、擦地者有，但为收集废水设计的简便家用二次 净化再利用系统世界尚无。
由于全球水资源日益短缺，处理费用日益提高，全民节水意识已有了 大大提高，但苦于没有专用系统，给人们生活带来了不便。
一般说来我们的生活废水，大部分如洗脸、洗手、洗菜、洗衣水(特 别是漂洗水)都是经过简单物理净化处理就可清洁再利用的。
为了适应国家要调水先节水的号召，我设计了这套，家庭废水回收处 理再利用系统。
本设计依托于固定洗面池、洗菜池收集废水，依托于冲便器和外设放 水开关使用回收水，只需增加少许管道(通常为无动力形式)，替代冲便器 原供水管道和适当加大冲便器水箱就可完成本系统的主体安装，不会占用 过多的有效使用空间(集水箱所占的是冲便器后部与墙体间空间，可悬挂 于墙体上)，如与适当的住房装修设计配合，则不但不会使之产生防碍居住 的问题，甚至可起到一定的装饰作用。

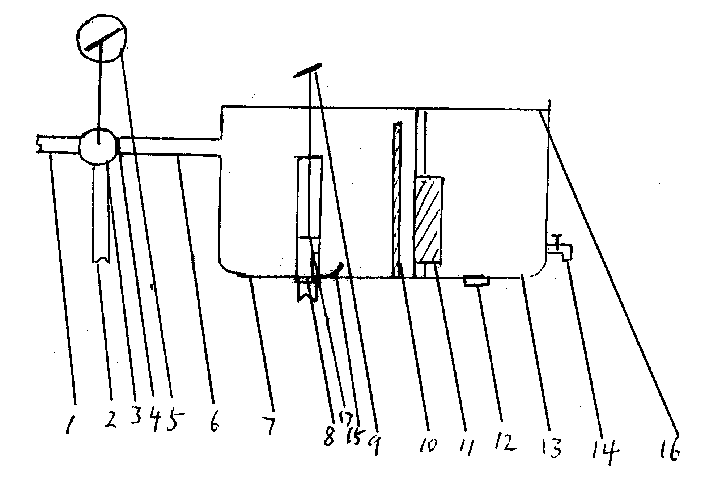

如图1，本发明由废水收集管道(1)、选择回收开关(3)、转输管道 (6)、集水箱(7)(13)四部分组成。
废水收集管道与洗面池、洗菜池排水口联结，用于收集废水。
选择收集开关(3)控制旋钮(5)固定于洗面池或洗菜池上，有关、 开1、开2三档，各管道口是按废水收集管(1)→转输管(6)→直接排 放管(2)的顺序在同一弧面上依次排列的，如图2：废水收集管(1)转 输管(6)，直接排放管(2)，固定隔栅(18)，开关转轴(19)，开关活动 栅(20)，转输管口弧形过滤网(4)，水磁化元件(21)。
当控制旋钮置于关位时，开关活动栅(20)将废水收集管(1)封闭， 池水不排放。当控制旋钮置于开1位时，活动栅(20)位于转输箱管(6) 和直接按排放管(2)间，废水收集管(1)与转输管(6)联通，废水经过 弧形过滤网(4)，被过滤、流过水磁化元件(2)被磁化，进入转输管(6)， 流向集水箱。开2位时活动栅(20)转至固定隔栅(18)处，废水部分经 过滤网，进入转输管，大部分流入直接排放管排放。
由于本开关设计为收集管(1)管口→转输管(6)管口→直接排放管 (2)管口在同一弧面内顺次排列，在开2位时，由收集管流入废水先冲刷 过转输管口弧形过滤网表面，才流入直接排放管，对转输管口过滤网能起 到清洁作用。
转输管是回收水通向集水箱的管道，由于洗面池和洗菜池通常比冲便 器入水口高，我们一般设计为废水靠重力流动转输的无动力系统，管道安 装为水平或略呈下降态，当然如要扩大废水回收范围或增大安装自由度， 也可设计为有动力的泵动系统。
集水箱是本系统对废水进行综合处理并加利用的装置，由用离子复合 过滤器(11)相连的两个集水箱，2号集水箱(7)、2号集水箱(13)组成， 如图(1)。
1号集水箱(7)与转输管(6)连结，内有活性碳吸附及磁性吸附筛 子(10)和冲便开关(8)。冲便开关设计为内外管底部侧开口连通式，如 图(3)，外管口上沿与转输管口下沿等高或略低，当箱内水过多时，可由 外管口上沿流入管内，经冲便器接管(22)排出，外管口下沿固定于箱体 与冲便器接管(22)联结，内管(17)与外管(25)紧配合，可由伸出箱 盖(16)外的转柄(9)控制在外管内转动，内管底部侧开口(23)与外管 底部侧开口(24)可重合、错开。重合时，集水箱水流进冲便器接管，错 开时水流关闭，另外，在外管底部侧开口边箱底设计有自旋发生导槽(15)， 可保证水流冲便过程，1号箱底水体流动呈旋转方式，有效夹带箱内沉积 物流出。
活性碳吸附及磁性吸附筛子(10)，被插接于1号箱底及侧壁导槽内， 位于与(2)号集水箱连通的离子复合过滤器前面，可保证到达离子复合过 滤器处的水被再次滤去多种杂质，以尽可能延长离子复合过滤器的使用寿 命。同时活性碳吸附及磁性吸附筛子与离子复合过滤器间保持有一定间隙， 在打开冲便开关，放光1号箱内集水后，向间隙内冲水，可有效地对吸附 筛子进行清洁。
2号集水箱(13)通过离子复合过滤器与1号箱连结，用以储存从1 号集水箱渗过的被充分净化的水体，由箱体外侧中下部侧壁安装的阀门 (14)放出，可用来浇花、养鱼、清洁室内外卫生，在箱底为方便清洁箱 体设有排污阀，以保证箱内长期累积的污物在洗刷后方便放出。
