申请日2004.04.16
公开(公告)日2005.03.30
IPC分类号C02F11/04; C02F3/28; C02F3/02
摘要
本实用新型公开了一种百叶生物降解、沼气发酵、生活工业污水净化装置，它由进污管、螺旋板厌氧菌床、螺旋板好氧菌床、曝气调配器和至少三个从内向外依次环套的容器组成;中心容器是沼气发酵池，该池内装有螺旋板厌氧菌床、池外设有过渡折流池，该池上方装有沼气收集顶盖，该顶盖设沼气口，发酵池边沿与折流池相通;折流池外设有好氧生化池，该池内装有螺旋板好氧菌床，生化池的底部装有曝气调配器，折流池壁底部设有与生化池相通的折流底孔，生化池上部设有净水出口，发酵池与生化池的底部有出渣口。它能将食物垃圾、纸屑、污物阻挡在进入环境之前，就近转化成沼气回用，将洁净水回归自然。适于城镇污水管网内外及农村、工业废水净化处理，使资源再生。
权利要求书

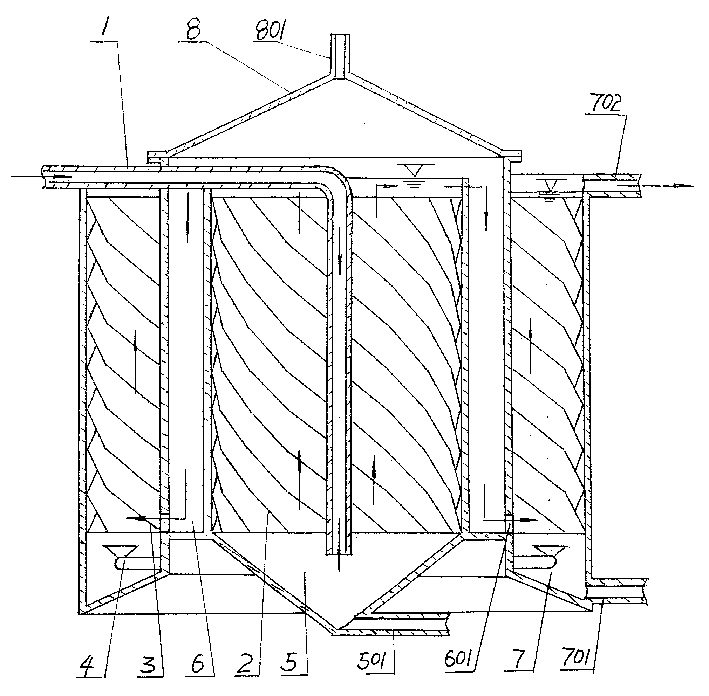

1、一种百叶生物降解、沼气发酵、生活工业污水净化装置，其特征在于：它由 进污管(1)、螺旋板厌氧菌床(2)、螺旋板好氧菌床(3)、曝气调配器(4)和 至少三个从内向外依次环套的容器组成;位于中心的容器是沼气发酵池(5)， 所述沼气发酵池(5)内装有所述螺旋板厌氧菌床(2);所述沼气发酵池(5) 外设有过渡折流池(6)，所述过渡折流池(6)上方装有沼气收集顶盖(8)，所 述沼气收集顶盖(8)设沼气口(801)，所述沼气发酵池(5)边沿与所述过渡 折流池(6)相通;所述过渡折流池(6)外设有好氧生化池(7)，所述好氧生 化池(7)内装有所述螺旋板好氧菌床(3)，所述好氧生化池(7)的底部装有 所述曝气调配器(4)，所述过渡折流池(6)壁周底部设有数个与所述好氧生化 池(7)相通的折流底孔(601)，所述好氧生化池(7)上部设有净水出口(702)， 所述沼气发酵池(5)设有出渣口发酵池(501)，所述好氧生化池(7)的底部 设有生化池出渣口(701)。
2、根据权利要求1所述的一种百叶生物降解、沼气发酵、生活工业污水净化装 置，其特征在于：所述进污管(1)的出口位于所述螺旋板厌氧菌床(2)的底 部。
3、根据权利要求1或2所述的一种百叶生物降解、沼气发酵、生活工业污水净 化装置，其特征在于：所述沼气发酵池(5)、所述过渡折流池(6)与所述好氧 生化池(7)是圆形容器。
说明书
百叶生物降解、沼气发酵、生活工业污水净化装置
技术领域 本实用新型属于生活工业污水处理领域，具体的说是一种百叶生 物降解、沼气发酵、生活工业污水净化装置。
背景技术 我国多数中小城镇及大城市郊区，生活污水、污物处理系统与净 排放系统不完善，大量的生活污水直接排入天然水系，严重污染水体和环境。 即使是设有生活污水、污物处理系统与净排放系统的城市，其污水处理系统处 理能力单一，没有资源再利用功能。
实用新型内容 本实用新型的目的在于提供一种百叶生物降解、沼气发酵、 生活工业污水净化装置，该装置能将食物垃圾、纸屑、污物阻挡在进入环境之 前，就近转化成沼气回用，将洁净的水回归自然。
为了实现所述目的，本实用新型采用如下技术方案：一种百叶生物降解、 沼气发酵、生活工业污水净化装置，由进污管、螺旋板厌氧菌床、螺旋板好氧 菌床、曝气调配器和至少三个从内向外依次环套的容器组成;位于中心的容器 是沼气发酵池，沼气发酵池内装有螺旋板厌氧菌床;沼气发酵池外设有过渡折 流池，过渡折流池上方装有沼气收集顶盖，沼气收集顶盖设沼气口，沼气发酵 池边沿与过渡折流池相通;过渡折流池外设有好氧生化池，好氧生化池内装有 螺旋板好氧菌床，好氧生化池的底部装有曝气调配器，过渡折流池壁周底部设 有数个与好氧生化池相通的折流底孔，好氧生化池上部设有净水出口，沼气发 酵池与好氧生化池的底部设有出渣口。
采用上述技术方案，污水、污物由进污管进入沼气发酵池底部混合发酵， 而后沿螺旋板好氧菌床的螺旋板上升，在螺旋板上经好氧菌床充分发酵并产生 沼气，沼气升至水面逸出，由沼气收集顶盖收集从沼气口输出。沉积物在螺旋 板上面堆积滑落到底部继续发酵。水带着剩余有机物从气发酵池边沿进入过渡 折流池，从折流底孔进入好氧生化池进行好氧消化，进入好氧生化池的水和剩 余有机物沿螺旋板好氧菌床的螺旋板上升，在曝气调配器的曝气作用下加速分 解成净水和淤泥，水由净水出口流出，淤泥在螺旋板上面堆积滑落到好氧生化 池底部经出渣口排出。这样，经本实用新型处理的污水、污物，通过沼气发酵 池进行厌氧发酵，将污水、污物中的有效物质转化成沼气，再经好氧生化池进 行好氧消化，将污水进一步净化成洁净的水，从而将污水净化能力提高到最佳 状态。
本实用新型与传统技术相比，具有以下优点：
1、污水和有机物向上运动时与菌床上向下滑动的污泥菌团碰撞剪切，提高 消化能力，变废为宝，实现资源再生，真正保护环境;
2、可以将生活废弃物如：果皮、菜叶、变质食品、纸屑等不作为垃圾扔掉， 而是粉碎后直接进入该系统处理再利用，即使资源重生又保护了环境，节能降 耗，使生活垃圾、污水达到零排放。
本实用新型适用于城镇污水管网内外及农村;如不向沼气发酵池投入厌氧 菌、不向好氧生化池内投入好氧菌，亦可作为重力沉降装置，用于工业废水净 化处理;该实用新型小型化后进入家庭可实现污部出户，燃料自给。
