申请日2004.02.17
公开(公告)日2005.02.02
IPC分类号C02F1/46; C02F1/48
摘要
本实用新型提供一种变频电磁水处理器，它包括连接在前盖的变频电磁发生器，前盖安装在外壳上，变频电磁发生器上分别连接指示灯、水质硬度显示器、按键，并且分别与前盖上分别设置的条形孔、显示口、键口相对应，外壳上连接的电源插座及至少一对输出插座，分别通过电路与变频电磁发生器相连接，缠绕导线螺旋缠绕在自来水管道表面上，其两端分别连接插头，插头分别插入输出插座内。它将缠绕导线螺旋缠绕在现有的自来水管道表面后，再与变频电磁发生器相连接，变频电磁发生器产生的变频电磁波，它无须拆装自来水管道即能够解决现有技术存在的去除自来水中污垢成本较高、经常容易出现因过滤芯被堵塞自来水无法畅通流出的问题。
权利要求书

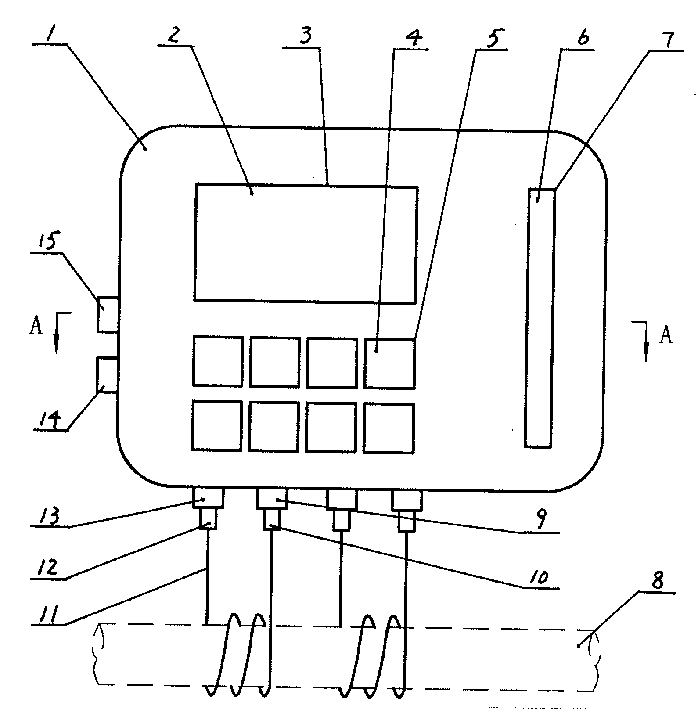

1、变频电磁水处理器，它包括连接在前盖(1)的变频电磁发生 器(16)，前盖(1)安装在外壳(17)上，其特征在于：变频电磁发 生器(16)上分别连接指示灯(6)、水质硬度显示器(2)、按键(4)， 并且分别与前盖(1)上分别设置的条形孔(7)、显示口(3)、键口 (5)相对应，外壳(17)上连接的电源插座(14)、(15)及至少一 对输出插座(13)、(9)，分别通过电路与变频电磁发生器(16)相连 接，缠绕导线(11)螺旋缠绕在自来水管道(8)表面上，其两端分 别连接插头(12)、(10)，插头(12)、(10)分别插入输出插座(13)、 (9)内。
2、根据权利要求1所述的变频电磁水处理器，其特征在于：透 明罩(19)卡装在前盖(1)四周边沿上，相互之间相接触。
3、根据权利要求1所述的变频电磁水处理器，其特征在于：指 示灯(6)为条形状。
4、根据权利要求1所述的变频电磁水处理器，其特征在于：外 壳(17)的后端设置至少一个固定孔(18)。
5、根据权利要求1所述的变频电磁水处理器，其特征在于：电 源插座(14)、(15)设置在外壳(17)的左侧，至少一对输出插座(13)、 (9)设置在外壳(17)的底部。
说明书
变频电磁水处理器
技术领域
本实用新型涉及电磁水处理技术领域，具体地说是将变频电磁波 通过螺旋缠绕在自来水管道表面上的缠绕导线感应到流经自来水管 道的水中，以去除水中污垢的技术。
背景技术
目前，人们为防止自来水中的污垢，大都采用在自来水管上加装 水过滤器的形式。因现有的水过滤器内设置多个过滤内芯，而每个过 滤内芯不仅价格较高，而且使用寿命较短，经常出现因过滤内芯被堵 塞水无法畅通流出的情况。由此，给方方面面带来诸多不便。
发明内容
本实用新型的目的是提供一种变频电磁水处理器，它将缠绕导线 螺旋缠绕在现有的自来水管道表面后，再与变频电磁发生器相连接， 变频电磁发生器产生的变频电磁波，通过缠绕导线感应到自来水管道 内的水中，以去除水中的污垢，它无须拆装自来水管道即能够解决现 有技术存在的去除自来水中污垢成本较高、经常容易出现因过滤芯被 堵塞自来水无法畅通流出的问题。
本实用新型的目的是通过以下技术方案实现的：变频电磁水处理 器，它包括连接在前盖的变频电磁发生器，前盖安装在外壳上，变频 电磁发生器上分别连接指示灯、水质硬度显示器、按键，并且分别与 前盖上分别设置的条形孔、显示口、键口相对应，外壳上连接的电源 插座及至少一对输出插座，分别通过电路与变频电磁发生器相连接， 缠绕导线螺旋缠绕在自来水管道表面上，其两端分别连接插头，插头 分别插入输出插座内。
为进一步实现本实用新型的目的，还可通过以下技术方案来完 成：透明罩卡装在前盖四周边沿上，相互之间相接触。指示灯为条形 状。外壳的后端设置至少一个固定孔。电源插座设置在外壳的左侧， 至少一对输出插座设置在外壳的底部。
本实用新型能够产生的有益效果：因将缠绕导线螺旋缠绕在现有 自来水管道表面上，再将缠绕导线与变频电磁发生器相接，变频电磁 发生器产生的变频电磁波通过缠绕导线感应到自来水管道内的水中， 以去除水中的污垢，它无须拆装自来水管道即可实现去除污垢效果 好、成本较低、不会出现水流不畅通的问题。
