申请日2004.10.11
公开(公告)日2006.08.30
IPC分类号C02F1/46; C02F1/42
摘要
实现清洁生产的电镀废水在线回收装置，涉及一种电镀废水的回收装置。长期以来，人们研究各种方法来减少废水的量，但大都由于可操作性和成本问题而不能推广。本发明包括电极室(1)，电极室(1)是由绝缘盒(a)和设置在绝缘盒(a)内的金属板(b)组成，金属板(b)与通电正电极或负电极连接，该装置还包括另一个与负电极或正电极连接的金属板(c);所述绝缘盒(a)的盒体上设有供金属离子通过的孔(a-1)，孔(a-1)的表面贴有离子交换膜(3)。本发明装置对Ni2+，Cu2+，Zn2+，CrVI，Sn2+，Pb2+等电镀废水有较好的回收效果，特别适用于低浓度的电镀废水，所回收的金属回用方便，不需送冶炼厂，可实现清洁生产，利于推广应用。
权利要求书
1.一种实现清洁生产的电镀废水在线回收装置，其特征在于所述在线回 收装置包括电极室(1)，电极室(1)是由绝缘盒(a)和设置在绝缘盒(a)内的金属板(b) 组成，在绝缘盒(a)的盒体上设有供金属离子通过的孔(a-1);
金属板(b)与电源的正电极或负电极连接，该装置还包括另一个与电源的电 极连接的金属板(c)，所述金属板(c)连接的电极与金属板(b)的电极相反，所述孔 (a-1)的表面贴有离子交换膜(3)。
2.根据权利要求1所述的实现清洁生产的电镀废水在线回收装置，其特 征在于在离子交换膜(3)的外表面还设有过滤布(4)。
3.一种实现清洁生产的电镀废水在线回收装置，其特征在于所述在线回 收装置包括电极室(1)，电极室(1)是由绝缘盒(a)和设置在绝缘盒(a)内的金属板(b) 组成，在绝缘盒(a)的盒体上设有供金属离子通过的孔(a-1);

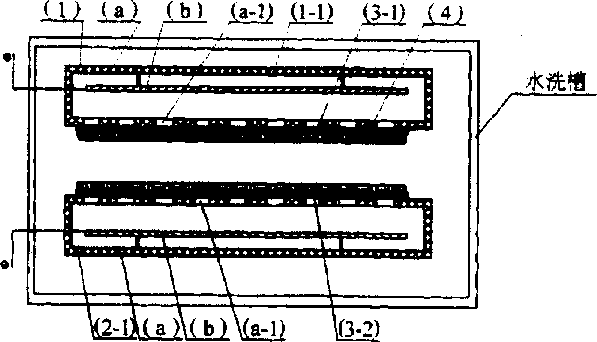

所述电极室(1)包括阳极室(1-1)和阴极室(2-1)，阳极室(1-1)内的金属板(b) 与电源的正极连接，阳极室(1-1)的孔(a-1)表面贴有阴离子交换膜(3-1);阴极室 (2-1)内的金属板(b)与电源的负极连接，阴极室(2-1)的孔(a-1)表面贴有阳离子 交换膜(3-2)。
说明书
实现清洁生产的电镀废水在线回收装置
技术领域：
本发明涉及一种电镀废水的回收装置。
背景技术：
电镀是当今全球三大污染行业之一。电镀行业每年排放大量废水。由于电 镀废水中含有重金属离子等有害物质，污染水源，破坏生态，危机人类健康和 寿命，因此需要彻底治理。电镀废水治理需要大量设备和原料投资，处理成本 高。电镀厂点，特别是小规模电镀厂点很难承担，长期以来造成电镀废水治理 不理想。又因电镀厂点的分散性和废水排放的隐蔽性，给环境保护的管理带来 很大难度。长期以来，人们研究各种方法来减少废水的量，但大都由于可操作 性和成本问题而不能推广。
发明内容：
本发明目的就是针对现有的电镀废水回收装置所存在的成本高、操作性 差的问题，从而提供一种结构简单、容易操作且回收效果好的实现清洁生产的 电镀废水在线回收装置，所述在线回收装置包括电极室1，电极室1是由绝缘 盒a和设置在绝缘盒a内的金属板b组成，在绝缘盒a的盒体上设有供金属离 子通过的孔a-1;金属板b与电源的正电极或负电极连接，该装置还包括另一 个与电源的电极连接的金属板c，所述金属板c连接的电极与金属板b的电极 相反，所述孔a-1的表面贴有离子交换膜3。另一种实现清洁生产的电镀废水 在线回收装置，包括电极室1，电极室1是由绝缘盒a和设置在绝缘盒a内的 金属板b组成，在绝缘盒a的盒体上设有供金属离子通过的孔a-1;所述电极室 1包括阳极室1-1和阴极室2-1，阳极室1-1内的金属板b与电源的正极连接， 阳极室1-1的孔a-1表面贴有阴离子交换膜3-1;阴极室2-1内的金属板b与电 源的负极连接，阴极室2-1的孔a-1表面贴有阳离子交换膜3-2。该装置是采用 电化学和膜技术相结合的原理研制的，它体积小，可直接放置在电镀生产线的 回收槽和水洗槽中，在生产的同时回收金属离子，从而减少电镀废水的量，不 仅节约了水资源，还减少电镀废水处理的费用，达到环境保护的目的。该装置 对Ni2+，Cu2+，Zn2+，CrVI，Sn2+，Pb2+等电镀废水有较好的回收效果，它回收 的金属离子形式是氢氧化物或者是富集离子等，回用方便。该装置还克服了其 它技术和产品对高浓度的电镀废水回收效果好，而对低浓度的电镀废水回收效 果差的缺点，该装置特别适用于低浓度的电镀废水，如金属离子的浓度为100 mg/L左右时，金属离子收集率达50%～80%，电镀清洗水量减少50%～80%， 本发明还可以采用电解除油电源，所回收的金属回用方便，不需送冶炼厂，可 实现清洁生产，利于推广应用。
