申请日2004.01.16
公开(公告)日2005.05.04
IPC分类号F04D29/40; F04D29/00
摘要
一种污水泵活动盖固定构造，包括有：一泵本体，两端各设有二挡墙，挡墙顶端具有一顶板;一活动盖，系盖设在泵本体之上，其中心端外侧设置有一螺母，端面四周并各设有枢接座;一抵板，置设于该活动盖上面，其外端侧设有抵部，该抵部内侧对应活动盖枢接座处设有枢耳，使二者呈枢接定位;一把手，系为一摞杆，可与该活动盖螺母螺接，使其顶端恰位于抵板的内侧上端;及一弹性元件，套设于该抵板与活动盖之间，且位于把手外侧;藉此设置，只要转动把手，即可令抵板之抵部与挡墙的顶板相互抵住或分离，而可将活动盖锁固或解开，达到操作简便且快速有稳固的功效。结构简单，组装容易，使用方便，具有推广应用价值和广阔市场前景。
権利要求書
1、一种污水泵活动盖固定构造，其特征在于：它包括有：
一泵本体，两端各设有挡墙，该挡墙顶端具有一顶板;
一活动盖，系盖设在泵本体之上，其中心端外侧设置有一螺母，端面四 周分别设置有枢接座;
一抵板，系置设于该活动盖上面，其外端侧系设有抵部，该抵部内侧对 应活动盖枢接座处则设有供抵板与活动盖枢接定位的枢耳;
一把手，可与该活动盖之螺母螺接，使其顶端恰位于抵板的内侧上端; 及一弹性元件，套设于该抵板与活动盖之间，且位于把手外侧;
2、根据权利要求1所述之污水泵活动盖固定构造，其特征在于：该抵板可 呈U形。
3、根据权利要求1所述之污水泵活动盖固定构造，其特征在于：该抵板可 呈Y形。
4、根据权利要求1所述之污水泵活动盖固定构造，其特征在于：该把手可 为一其顶端杆头可供人手转动的螺杆。
说明书
污水泵活动盖固定构造
<一>技术领域：
本实用新型系提供一种污水泵活动盖固定构造，尤指一种具有装卸方便， 并具有快速稳固之污水泵活动盖固定构造，属污水泵配套装置。
<二>背景技术：
传统之污水泵活动盖固定构造，因操作上麻烦且费时，结构复杂，装卸 不方便，极带改进。
<三>发明内容：
本实用新型之主要目的系提供一种污水泵活动盖固定构造，在装卸上更 为方便、快速，并具有稳固的定位功能。

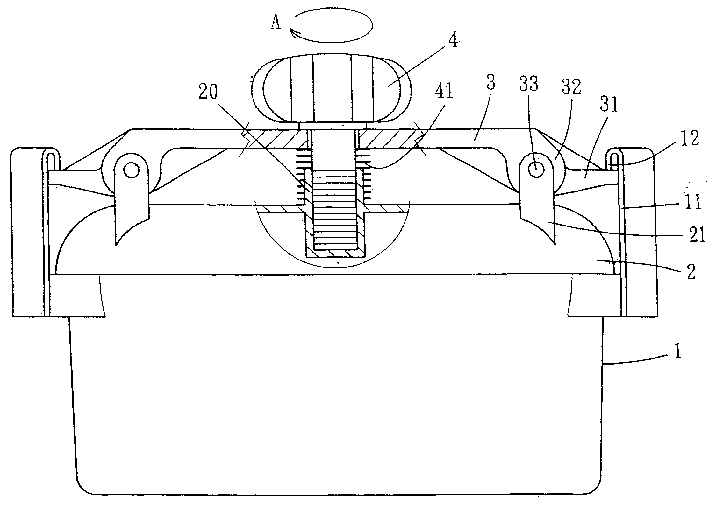

本实用新型一种污水泵活动盖固定构造，其包括有：一泵本体，两端各 设有挡墙，该挡墙顶端具有一顶板;一活动盖，系盖设在泵本体之上，其中 心外侧设置有一螺母，端面四周分别设置有一枢接座;二抵板，置设于该活 动盖上面，其外端侧系设有二抵部，该抵部内侧对应活动盖枢接座处则设有 枢耳，使二者呈枢接定位;一把手系为一螺杆，可与活动盖之螺母螺接，使 其顶端恰位于抵板内侧上端;及一弹性元件，套设于该抵板与活动盖之间， 且位于把手外侧;藉此设置，只要转动把手，既可令抵板之抵板与挡墙之顶 板相互抵住或分离，从而可将活动盖锁固或解开，以达到操作简便且快速又 稳固的功效。
其中，该抵板可呈U形。
其中，该抵板可略呈Y形。
其中，该把手可为一螺杆，其顶端杆头可供人手转动。
本实用新型其优点是：装卸操作方便、且快速又稳固。结构简单，组装 容易，使用方便，具有推广应用价值和广阔市场前景。
